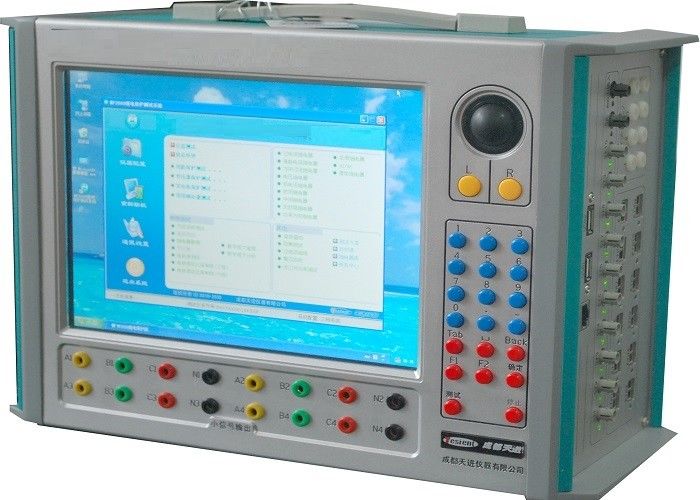

IEC61850 εξοπλισμός δοκιμής ηλεκτρονόμων προστασίας

Ψηφιακό σύστημα δοκιμής ηλεκτρονόμων προστασίας

Συνοπτική εισαγωγή

1)  μπορέστε να χρησιμοποιηθείτε βασισμένο στον στο IEC61850 υποσταθμό
2)  μπορέστε IEC 61850-9-2LE, μηνύματα παραγωγής IEC60044-7/8 καθώς επίσης και να λάβουν και να στείλουν τα μηνύματα ΧΉΝΩΝ
3)  Με ένα ανοικτό πρωτόκολλο, η εύκαμπτη διαμόρφωση υποστήριξης μηνυμάτων SMV και ΧΉΝΩΝ και παίρνει άνευ ραφής
ολοκλήρωση με τα προϊόντα οποιουδήποτε κατασκευαστή
4)  Ψηφιακή παραγωγή βασισμένη στο IEC 61850
5)  Μπορέστε επίσης σήμα μικρός-ανάλογου παραγωγής 0-5V
6)  Σκληρές εισαγωγή και παραγωγή εμπορευμάτων υποστηρίξεων για να ικανοποιήσει τις απαιτήσεις της μέσος-χαμηλής προστασίας τάσης
συσκευές στους ψηφιακούς υποσταθμούς
7)  Διάφοροι συνδυασμοί ψηφιακής παραγωγής και μικρός-αναλογικής παραγωγής σημάτων
8)  Το υλικό δυαδικός-μέσα και το υλικό δυαδικός-έξω και η ΧΗΝΑ, μπορούν να πραγματοποιηθούν από την απλή διαμόρφωση
9)  Το μικρός-αναλογικό σήμα μπορεί να έχει μια γενική ακρίβεια 0,05% χαρακτηριστικού
10)  Μπορέστε να παρέχετε τις λύσεις δοκιμής για τις συσκευές προστασίας ηλεκτρονόμων με τις διάφορες εισόδου-εξόδου μεθόδους
11)  Με τις προσομοιώσεις του ανώμαλου στρώματος διαδικασίας, χαμένα δείγμα πλαίσια, που θέτουν τον ποιοτικό παράγοντα καναλιών,
το κ.λπ., ο ελεγκτής ηλεκτρονόμων μπορεί να παρέχει μια λεπτομερή λύση για την αξιολόγηση της ακρίβειας του στρώματος IEDs κόλπων

Σημαντικά χαρακτηριστικά γνωρίσματα
1) 8 ζευγάρια των λιμένων SMV και ΧΉΝΩΝ τα πολυάριθμα σύνολα του SMV και ΧΉΝΑΣ μπορούν να διαμορφωθούν στο ίδιο πράγμα
ο οπτικός λιμένας και μπορεί επίσης να διαμορφωθεί στους διαφορετικούς οπτικούς λιμένες οπτικός τμηματικός λιμένας 10 για FT3 την εισαγωγή
και εισαγωγή λιμένων και κώδικα irig-β παραγωγής
2) Ενσωματώστε την οπτική ψηφιακή δοκιμή και τη μικρή λειτουργία δοκιμής σημάτων αναλογική, και μπορεί επίσης να συνδέσει με εξωτερικό
ενισχυτής ισχύος ρευμάτων και τάσης
3) Υποστηρίξεις 8 κανάλια της ανεξάρτητης παραγωγής μηνυμάτων αξίας δειγματοληψίας (SMV) σύμφωνα με
Προδιαγραφή IEC 60044-8 (FT3), 1 εισαγωγή καναλιών σύγχρονη/ασύγχρονη μετάδοση υποστηρίξεων
τρόπος, πολλαπλάσια ποσοστά μετάδοσης υποστηρίξεων
4) Υποστηρίξεις 8 κανάλια της επιλεγείσας παραγωγής μηνυμάτων αξίας (SMV) σύμφωνα με το IEC 61850-9-2
η προδιαγραφή, και η παραγωγή σημείων δειγματοληψίας σε ίσα διαστήματα, συμμορφώνονται πλήρως τα πιό πρόσφατα πρότυπα του κρατικού πλέγματος
5) Οι υποστηρίξεις 12 αποτελέσματα ΧΗΝΩΝ, 8 εισαγωγές ΧΗΝΩΝ, αυτό μπορούν να διαμορφωθούν σε οποιοδήποτε οπτικό λιμένα ΧΗΝΑ
υποστηρίζει το ενιαίο σημείο, διπλό σημείο, χρόνος, κινητή υποδιαστολή, ακέραιος τύπος
6) Μπορεί να θέσει χωριστά το ποιοτικό κομμάτι για κάθε κανάλι
7) Μπορεί να μιμηθεί την καθυστέρηση της MU
8) Έχει την εικονική τελική λειτουργία δοκιμής
9) Έχει τη λειτουργία oscillography μηνυμάτων, μπορεί να λάβει και να αναλύσει τα επιλεγε'ντα μηνύματα αξίας (SMV) μέσα
η συμφωνία με το IEC 61850-9-2, μηνύματα ΧΉΝΩΝ, και πραγματοποιεί τη δοκιμή μόνος-βρόχων της παραγωγής της συσκευής
μπορεί επίσης να λάβει το σήμα ινών από τις συγχωνεύοντας μονάδες (MU) ή άλλο IEDs και παρουσιάζει κυματοειδές του, εύρος,
γωνία και συχνότητα σε πραγματικό - χρόνος
10) Ισχυρή λειτουργία του αρχείου μηνυμάτων, του σε απευθείας σύνδεση συναγερμού μηνυμάτων και της σε μη απευθείας σύνδεση ανάλυσης μηνυμάτων
11) Πολλαπλάσιο μήνυμα ΧΗΝΩΝ υποστήριξης που λαμβάνει ή που στέλνει
12) Οι λαμβάνοντες και στέλνοντας λιμένες SMV και της ΧΉΝΑΣ μπορούν να διαμορφωθούν αυθαίρετα, μπορεί να διαμορφωθεί
για να στείλει και να λάβει στον ίδιο οπτικό λιμένα, και μπορεί επίσης να διαμορφωθεί ως ανεξάρτητος πομποδέκτης.
13) Μπορεί να αναλύσει εντελώς τα πρότυπα αρχεία προστασίας (ICD, CID, SCD, κ.λπ.) για να πραγματοποιήσει τη διαμόρφωση του ρεύματος
και επιλογή καναλιών τάσης, ανάλογοι συντελεστές, αριθμός ASDUs, ποσοστό δειγματοληψίας, ΧΗΝΑ
οι πληροφορίες, κ.λπ., απλά και βολικά εφαρμόζουν τη δοκιμή προστασίας και βελτιώνουν την αποδοτικότητα εργασίας
14) Με τη λειτουργία δοκιμής μηνυμάτων του πλαισίου πτώσης, από το βήμα, του πετώντας σημείου, λανθασμένη διαταγή, καθορισμένη ποιοτική άκυρη, λανθασμένη αξία
15) Με το ΠΣΤ, irig-β, χρονική λειτουργία συγχρονισμού IEEE1588
16) Με την αυτόματη λειτουργία βαθμολόγησης συσκευών μεταφοράς λεωφορείων
17) 12 κανάλια της μικρής παραγωγής αναλογικών σημάτων, αυτό μπορούν να χρησιμοποιηθούν για να εξετάσουν τον προστατευτικό ηλεκτρονόμο που λαμβάνουν το ανάλογο
σήματα από το διάφορο ηλεκτρονικό μετασχηματιστή ή συνδέστε με τους ενισχυτές δύναμης για να κάνετε τις συγκριτικές δοκιμές
συμβατική προστασία και ψηφιακή προστασία
18) 8 ζευγάρια των εισαγωγών, 4 ζευγάρια των αποτελεσμάτων, 4 ζευγάρια των γρήγορων αποτελεσμάτων, μήνυμα ΧΗΝΩΝ, πλήρης κλειστός βρόγχος
δοκιμή για την προστασία
19) Οι άφθονες εξεταστικές λειτουργίες λογισμικού, αυτό μπορούν να εξετάσουν όλα τα είδη συσκευών προστασίας μικροϋπολογιστής-βάσεων
όπως η προστασία γραμμών, η προστασία γραμμών λεωφορείων, η προστασία μετασχηματιστών, η γεννήτρια και η προστασία μετασχηματιστών,
όπως και τον αυτόματο εξοπλισμό μεταφοράς λεωφορείων
20) Τυποποιημένη COMTRADE αναπαραγωγή ήχου κυματοειδούς σχήματος υποστηρίξεων

Τεχνικές παράμετροι
