| Τύπος σπειρών: | Rogowski εύκαμπτο | Κατηγορία ακρίβειας: | 1.0 |
|---|---|---|---|
| Εφαρμογή: | εργοτάξιο, on-line που ελέγχει | Τρέχουσα σειρά: | μέχρι 6000A |
| Επισημαίνω: | Κατηγορία 1,0 εύκαμπτη σπείρα Rogowski,εύκαμπτη Rogowski σπείρα 2m |
||

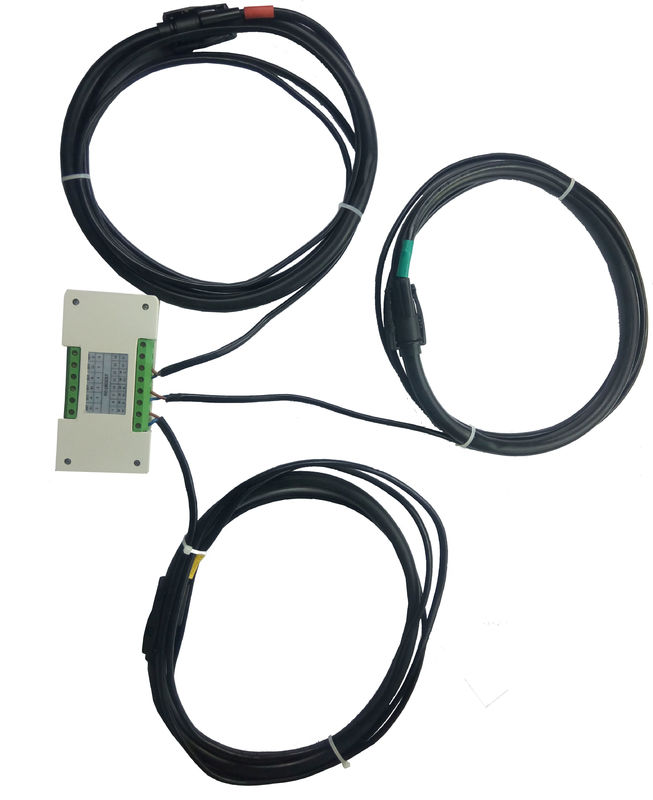

Mh-RC01 τρέχων έλεγχος εναλλασσόμενου ρεύματος σπειρών Rogowski σειράς εύκαμπτος (αισθητήρας)
ΠΡΟΔΙΑΓΡΑΦΕΣ
Σπείρα Rogowski (εύκαμπτη)
Φάση/σειρά: Τρεις φάσεις, μεταβλητή 0-300% του εκτιμημένου ρεύματος εισαγωγής
Εκτιμημένη σειρά εισαγωγής: 250 Amp σε 5.000 Amp (ή προσαρμοσμένος) διαθέσιμα
Παραγωγή: 0,333 Β στο εκτιμημένο ρεύμα (μέχρι 5 Β διαθέσιμα)
Ακρίβεια: ±1%
Ακρίβεια φάσης (45-65HZ): < 0="">
Ακρίβεια φάσης (45-2500HZ): προσαρμοστείτε σε iec60044-8: πρότυπα του 2002
Το αρμονικό μέτρο μπορεί να είναι μέχρι 51 φορές
Ολοκληρωτής
Παροχή ηλεκτρικού ρεύματος: 9-36 VDC ή εναλλασσόμενο ρεύμα 110-240V (ή προσαρμοσμένος)
Καλώδιο παραγωγής στον ολοκληρωτή: 2m
Έλεγχος
Μήκος/διάμετρος: 610mm/12mm (ή προσαρμοσμένος)
Αριθμός μερών και εκτίμηση
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα εισαγωγής |
| Mh-rc01-0250 | 250Amp |
| Mh-rc01-0400 | 400Amp |
| Mh-rc01-0500 | 500Amp |
| Mh-rc01-0800 | 800Amp |
| Mh-rc01-1000 | 1000Amp |
| Mh-rc01-1500 | 1500Amp |
| Mh-rc01-2000 | 2000Amp |
| Mh-rc01-2500 | 2500Amp |
| Mh-rc01-3000 | 3000Amp |
| Mh-rc01-4000 | 4000Amp |
| Mh-rc01-5000 | 5000Amp |
| Mh-rc01-6000 | 6000Amp |
Σύνδεση
Τερματικό 1 OUT+ της φάσης Α
Τερματικό 2 από τη φάση Α
Τερματικό 3 OUT+ της φάσης Β
Τερματικό 4 από τη φάση Β
Τερματικό 5 OUT+ της φάσης Γ
Τερματικό 6 από τη φάση Γ
Τερματικό 7 IN+ της φάσης Α
(Συνδέστε το καφετί καλώδιο του ελέγχου με τον κίτρινο χαρακτηρισμό και την επονομαζόμενη φάση Α)
Τερματικό 8 ΜΕΣΑ της φάσης Α
(Συνδέστε το μπλε στρώμα καλωδίων και προστατευτικών καλυμμάτων του ελέγχου με τον κίτρινο χαρακτηρισμό
και επονομαζόμενη φάση Α)
Τερματικό 9 IN+ της φάσης Β
(συνδέστε το καφετί καλώδιο του ελέγχου με τον πράσινο χαρακτηρισμό και την επονομαζόμενη φάση Β)
Τερματικό 10 ΜΕΣΑ της φάσης Β
(συνδέστε το μπλε στρώμα καλωδίων και προστατευτικών καλυμμάτων του ελέγχου με τον πράσινο χαρακτηρισμό και
Επονομαζόμενη φάση Β)
Τερματικό 11 IN+ της φάσης Γ
(συνδέστε το καφετί καλώδιο του ελέγχου με το χαρακτηρισμό και την επονομαζόμενη φάση Γ του κοκκίνου)
Τερματικό 12 ΜΕΣΑ της φάσης Γ
(συνδέστε το μπλε στρώμα καλωδίων και προστατευτικών καλυμμάτων του ελέγχου με τον κόκκινο χαρακτηρισμό
και επονομαζόμενη φάση Γ)
Τελική δύναμη 13 + (συνεχές ρεύμα 9-36V)
Τελική δύναμη 14 - (συνεχές ρεύμα 0V)
