| Σαγόνι: | 50mm | Μέγεθος: | 94mm×210mm×22mm |
|---|---|---|---|
| Μέθοδος εγκατάστασης: | Τύπος σφιγκτηρών | Χαρακτηριστικό: | ισχύστε να εξετάσετε σε απευθείας σύνδεση κάτωθι 1000A |
| Επισημαίνω: | Q50A τρέχων έλεγχος σφιγκτηρών εναλλασσόμενου ρεύματος,1000A τρέχων έλεγχος σφιγκτηρών εναλλασσόμενου ρεύματος,συνεχής τρέχων έλεγχος εναλλασσόμενου ρεύματος 50mm |
||

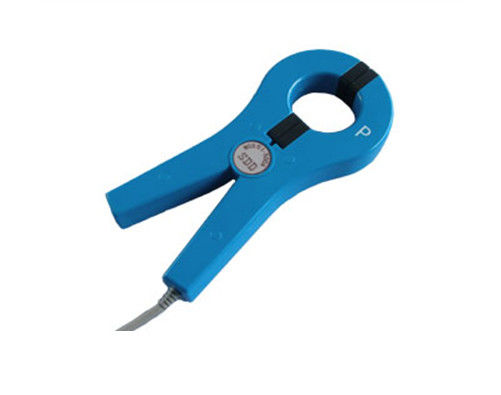

JawΦ50mm τρέχων μετασχηματιστής ΠΡΌΤΥΠΟ Q50A σφιγκτηρών ελέγχων εναλλασσόμενου ρεύματος
Permalloy εναλλασσόμενου ρεύματος συνήθειας τρέχων έλεγχος 1000A/5A για το μετρητή δύναμης Ethernet
Το Q50A είναι 1000 Amp τρέχοντες έλεγχοι που μπορούν να μετρήσουν το καλώδιο 0-1000A μετρώντας χωρίς δύναμη μακριά.
Permalloy ο τρέχων έλεγχος Q50A χαρακτηρίζει 2 μέσα. (50 χιλ.) μέγεθος σαγονιών και υψηλή γραμμικότητα. Το προϊόν έρχεται με μια εξουσιοδότηση έτους.
Το χρώμα έχει μπλε και γκρίζος ως επιλογές.
Εφαρμογές
Ηλεκτρικός διακριβωτής ενεργειακών μετρητών (στην περιοχή)
Διπλός ελεγκτής επίγειας αντίστασης τύπων σφιγκτηρών
Διπλός μετρητής βολτ-αμπέρ φάσης τύπων σφιγκτηρών
Ψηφιακό πολύμετρο
Πολλών χρήσεων ενεργειακός μετρητής
Ποιοτική συσκευή ανάλυσης δύναμης
Αντιστοιχημένα όργανα
Όργανο βαθμολόγησης στην περιοχή
Χαρακτηριστικά γνωρίσματα
Κατάλληλος για τη σε απευθείας σύνδεση μέτρηση καλωδίων 1000A. Διάμετρος καλωδίων εκμετάλλευσης: φ50mm
Διάσταση: 101mm×219mm×26mm
Χωρητικότητα φορτίων: μΑ output≤4Ω, παραγωγή 0.1Ω, παραγωγή 2.5VA 1A 5A
Εγκατάσταση: τύπος σφιγκτηρών
Τρόπος παραγωγής: παραγωγή μολύβδου
Παράμετρος
| Αρχικό ρεύμα | Δευτεροβάθμιο ρεύμα | Κατηγορία % |
| 10A | 2.5mA | 0,1, 0,2, 0,5 |
| 10A | 5mA | 0,1, 0,2, 0,5 |
| 20A | 5mA | 0,1, 0,2, 0,5 |
| 100A | 20mA | 0,1, 0,2, 0,5 |
| 100A | 40mA | 0,1, 0,2, 0,5 |
| 100A | 50mA | 0,1, 0,2, 0,5 |
| 100A | 100mA | 0,1, 0,2, 0,5 |
| 200A | 80mA | 0,1, 0,2, 0,5 |
| 200A | 100mA | 0,1, 0,2, 0,5 |
| 200A | 200mA | 0,1, 0,2, 0,5 |
| 300A | 120mA | 0,1, 0,2, 0,5 |
| 300A | 150mA | 0,1, 0,2, 0,5 |
| 300A | 200mA | 0,1, 0,2, 0,5 |
| 300A | 300mA | 0,1, 0,2, 0,5 |
| 500A | 100mA | 0,1, 0,2, 0,5 |
| 500A | 200mA | 0,1, 0,2, 0,5 |
| 500A | 250mA | 0,1, 0,2, 0,5 |
| 500A | 500mA | 0,1, 0,2, 0,5 |
| 600A | 120mA | 0,1, 0,2, 0,5 |
| 600A | 200mA | 0,1, 0,2, 0,5 |
| 600A | 300mA | 0,1, 0,2, 0,5 |
| 600A | 400mA | 0,1, 0,2, 0,5 |
| 600A | 500mA | 0,1, 0,2, 0,5 |
| 600A | 600mA | 0,1, 0,2, 0,5 |
| Αρχικό ρεύμα | Δευτεροβάθμιο ρεύμα | Κατηγορία % |
| 700A | 200mA | 0,1, 0,2, 0,5 |
| 700A | 350mA | 0,1, 0,2, 0,5 |
| 700A | 700mA | 0,1, 0,2, 0,5 |
| 700A | 700mA | 0,1, 0,2, 0,5 |
| 800A | 160mA | 0,1, 0,2, 0,5 |
| 800A | 200mA | 0,1, 0,2, 0,5 |
| 800A | 250mA | 0,1, 0,2, 0,5 |
| 800A | 320mA | 0,1, 0,2, 0,5 |
| 800A | 400mA | 0,1, 0,2, 0,5 |
| 800A | 500mA | 0,1, 0,2, 0,5 |
| 800A | 800mA | 0,1, 0,2, 0,5 |
| 500A~800A | 1A | 0,2, 0,5 |
| 600A~800A | 1A | 0,1, 0,2, 0,5 |
| 200A | 5A | 1.0 |
| 300A~500A | 5A | 0,5 |
| 500A~800A | 5A | 0,2, 0,5 |
| Ελεγκτής επίγειας αντίστασης | Ειδικό όργανο | 0,1, 0,5 |
| Ηλεκτρικές παράμετροι | |
| Αναλογία | 1000: 1 ή 2000:1 (προσαρμοσμένος) |
| Κατηγορία ακρίβειας | 0,1%, 0,2%, 0,5% |
| Αρχικό ρεύμα | 0 - 1000A εναλλασσόμενο ρεύμα |
| Δευτεροβάθμιο ρεύμα | 0 - 5A (που προσαρμόζεται εναλλασσόμενο ρεύμα) |
| Μέγιστο CONT. Ρεύμα εισαγωγής | 1200A |
| Πέρα από την κατηγορία τάσης | ΓΑΤΑ ΙΙΙ 600V |
| Σήμα παραγωγής | 500mA, 1A, εναλλασσόμενο ρεύμα 5A στο ονομαστικό ρεύμα εισαγωγής |
| Φάσμα συχνότητας | 40Hz-2000Hz |
| Διηλεκτρική δύναμη | 3KV 50Hz/60Hz σε 1 λεπτό |
| Σειρά θερμοκρασίας | -20°C σε +55°C |
| Παραγωγή | καλώδιο 2,5 μέτρων με το συνδετήρα D01 |
| Μέγιστοι μην μονωμένοι αγωγοί τάσης | 600 Β |
| Πρότυπα | ΤΟ EN 61010-1, ΤΟ EN 61010-2-032, IEC60044-1 |
| Εγκατάσταση | Τύπος σφιγκτηρών |
| Τρόπος παραγωγής | Παραγωγή μολύβδου (2.5m) |
| Μηχανικές παράμετροι | |
| Διαστάσεις (Λ Χ W Χ Χ) (χιλ.) | 102.9 X 219,6 X 28 |
| Βάρος (ζ) | 550 |
| Διάμετρος καλωδίων εκμετάλλευσης (χιλ.) | φ50 |
| Μέγιστο άνοιγμα σαγονιών (χιλ.) | 50 |
| Χρώμα σαγονιών | Μπλε |
| Υλικό | PC+ABS+Polycarbonate, UL94 V0 |
