Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τυποποιημένο ρεύμα εισαγωγής: | 500-2000A | Συχνότητα: | 50-400Hz |
|---|---|---|---|
| Κατηγορία ακρίβειας: | 0,5 (παραγωγή 1A ή 5A), 0,2 (παραγωγή μΑ) | Χωρητικότητα φορτίων: | ≤5VA (δευτεροβάθμιο 5A) ≤1VA (δευτεροβάθμιο 1A) |
| Μέγεθος σαγονιών: | 80mm×30mm | Χρώμα: | Ο Μαύρος ή λευκό |
| Επισημαίνω: | 0.2 Outdoor Split Core Current Transformer,2 υπαίθριος διασπασμένος τρέχων μετασχηματιστής πυρήνων,IP68 υπαίθριος διασπασμένος τρέχων μετασχηματιστής πυρήνων |
||

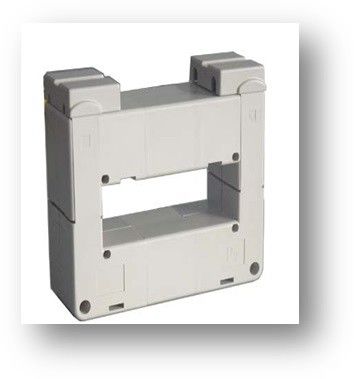

Διασπασμένος τρέχων μετασχηματιστής SKH80 πυρήνων
Γενική περιγραφή
Στεγανός υπαίθριος σε απευθείας σύνδεση έλεγχος τρεχόντων μετασχηματιστών IP68 διάσπαση-πυρήνων
| Χαρακτηριστικό | Ισχύστε για τη σειρά χαλκού teset σε απευθείας σύνδεση |
| Τρέχουσα σειρά | 600-2000A |
| Μέγεθος σαγονιών | 80mm×30mm |
| Εξωτερικό μέγεθος | 126mm×110mm×49mm |
| Χωρητικότητα φορτίων ανώτατη | 1VA (δευτεροβάθμιο 1A), 5VA (δευτεροβάθμιο 5A) |
| Εγκατάσταση | Υποστήριγμα |
| Παραγωγή | τελική παραγωγή |
Χαρακτηριστικά γνωρίσματα
Υπαίθρια εφαρμογή τρεχόντων μετασχηματιστών διάσπαση-πυρήνων
- Έλεγχος & διαχείριση ελέγχων πόλων χρησιμότητας
- Έλεγχος γραμμών διανομής δύναμης
- Υπαίθριοι πίνακας και επιτροπή διανομής
- Υπαίθριος έλεγχος μετασχηματιστών διανομής
Υπαίθρια χαρακτηριστικά γνωρίσματα τρεχόντων μετασχηματιστών διάσπαση-πυρήνων
- Υπαίθρια εκτίμηση IP68
- UV σταθεροποιημένος θερμοπλαστικός
- Γεια-πιθανή τάση 10kV ανά λεπτό.
- Συμπαγές μέγεθος, ελαφριά, απλή εγκατάσταση
- Over-voltage κυκλώματα προστασίας
- permalloy πυρήνας
- Βιομηχανικός που σχεδιάζεται για υπαίθριο και την ασφάλεια
| Τεχνικές παράμετροι | |
|---|---|
| Πρότυπα | Iec60044-1 IEC 61869-2 NTC 2205 GB1208-2006 ANSI C57.13 |
| Κατηγορία ακρίβειας | 0,5 (παραγωγή 1A ή 5A), 0,2 (παραγωγή μΑ) |
| Σειρά του αρχικού εκτιμημένου ρεύματος | 600-2000A |
| Εκτιμημένη συχνότητα | 50/60Hz |
| Εκτιμημένο δευτεροβάθμιο ρεύμα | 5A ή 1A |
| Εκτιμημένο βραχυπρόθεσμο θερμικό ρεύμα | 40kA, 1S |
| Εκτιμημένο συνεχές θερμικό ρεύμα | 150%I1n |
| Η δευτεροβάθμια συχνότητα ισχύος τυλίγματος αντιστέκεται την τάση | 3kV, 1min |
| Εκτίμηση παράγοντα ασφάλειας | (FS) <10> |
| Σήμα παραγωγής | 1A, 5A (παραγωγή μΑ, παραγωγή των MV, 1V ή 5V, που προσαρμόζονται) |
| Μήκος καλωδίων | 2.5m, 5m, 10m (που προσαρμόζονται) |
| Φλόγα - πλαστικό κοχύλι ABS καθυστερούντω μέσα, αδιάβροχη ποδιά σαγονιών. | |
