| Πρότυπο: | MCCB001A | Πίεση αέρα: | 86~106KPa |
|---|---|---|---|
| Αντίσταση μόνωσης: | >2MΩ | Εύρος: | 25000.0ms |
| Επισημαίνω: | 10A εξοπλισμός δοκιμής δύναμης,106kpa εξοπλισμός δοκιμής δύναμης,Αντι φράσσοντας συσκευή ανάλυσης διακοπτών |
||
Συσκευή ανάλυσης MCCB001A διακοπτών
Χαρακτηριστικά απόδοσης
1. Απόδοση
α. χρόνος: 12 έμφυτα στα σημεία σπασίματος, χρόνος λήξης της προθεσμίας υποβολής, με την ίδια περίοδο, και το λευκό η ίδια περίοδος.
β. Reclosing: κάθε σπάσιμο μαζί - υποβρύχιο, υποβρύχιο - μαζί, υποβρύχιο - Hopewell - sub-process χρόνος: ένα σημείο,
ένας χρόνος είναι ο χρόνος του δύο--χρυσού λίγος χρόνος, τρέχουσα χρονική αξία.
γ. ταχύτητα: μόλις τώρα, ακριβώς ταχύτητα κλεισίματος, μέγιστη ταχύτητα, χρόνος - χαρακτηριστική καμπύλη κτυπήματος.
Δ. κτύπημα: το συνολικό ταξίδι, ανοικτή απόσταση, over-travel, υπερανυψώνει το ταξίδι, εύρος αναπήδησης.
ε. ρεύμα: σημεία, κλείνοντας σημεία σπειρών, που κλείνουν την τρέχουσα αξία, το τρέχον διάγραμμα κυματοειδούς.
φ. λειτουργούσα τάση: Διευθετήσιμη παροχή ηλεκτρικού ρεύματος λειτουργίας διακοπτών ψηφιακών μηχανών DC30 ~ 250V/20A,
για να ολοκληρώσει αυτόματα τη δοκιμή λειτουργίας χαμηλής τάσης του διακόπτη, που μετρά την αξία της λειτουργίας
τάση του διακόπτη.
2. Χαρακτηριστικά
α. Όλα τα πρότυπα κατάλληλα για την εσωτερική και ξένη παραγωγή του μηχανισμού διανομής SF6, συνδυασμός GIS ηλεκτρικού,
κενός διακόπτης, μηχανική δοκιμή ιδιοτήτων διακοπτών ελαίου
β. η έξοχη αποσυμφορητική ικανότητα, υποσταθμός 500KV η χρεωμένη λεωφορείο περίπτωση παράκαμψης μπορεί εύκολα να εξετάσει
ακριβώς μέτρο.
γ. καθολικός αισθητήρας ταχύτητας, γραμμικός αισθητήρας ευθειών γραμμών, περιστροφικός αισθητήρας, εξαιρετικά εύκολος να εγκαταστήσει και απλός.
Δ. η διαδικασία μεταγωγής έλαβε μιά φορά τη μηχανική δοκιμή ιδιοτήτων διακοπτών όλων των στοιχείων και
αντίστοιχο φάσμα κυματοειδούς.
ε. Τα στοιχεία δοκιμής τομέων οικοδεσποτών, η μηχανή μπορούν να αποθηκευτούν στο σε πραγματικό χρόνο ρολόι, εύκολο στο αρχείο εκτός από
η ημερομηνία δοκιμής, χρόνος.
φ. μεγάλη οθόνη οικοδεσποτών, ευρεία θερμοκρασία, άμεση προοπτική, backlight κινεζική επίδειξη LCD όλοι τα στοιχεία και οι χάρτες,
LCD ρύθμιση, δύναμη και μνήμη αντίθεσης ηλεκτρονική.
γ. κινεζική λειτουργία επιλογών, εύχρηστη. Ενσωματωμένος εκτυπωτής οργάνων, γρήγορη τυπωμένη ύλη όλοι τα στοιχεία και οι χάρτες ανά πάσα στιγμή.
χ. Το όργανο με το λογισμικό ανάλυσης και διαχείρισης στοιχείων, σε απευθείας σύνδεση λειτουργία PC, αποτελέσματα της δοκιμής μπορεί να είναι
παραγωγή στους διάφορους τύπους μήτρας σημείων, λέιζερ ή εκτυπωτών Inkjet στην πιό printtest έκθεση, υπαίθριες δοκιμές αυτοματοποιημένες.
Τεχνικές παράμετροι
1.1. Χρησιμοποίηση των περιβαλλόντων
| Στοιχείο | Προδιαγραφή |
| Δύναμη εισαγωγής | 220V±10% 50Hz±10% |
| Πίεση αέρα | 86~106kpa |
| Θερμοκρασία | - 10~40℃ |
| Υγρασία | ≦80%RH |
1.2. Απόδοση ασφάλειας
| Στοιχείο | Προδιαγραφή |
| Αντίσταση μόνωσης | >2MΩ |
| Διηλεκτρική δύναμη |
1.5KV η συχνότητα εργασίας πλαισίων παροχής ηλεκτρικού ρεύματος αντιστέκεται την τάση 1 λεπτό, καμία ανάφλεξη πυρκαγιάς και να σχηματίσει τόξο. |
1.3. Βασική παράμετρος
a. Χρόνος:
| Στοιχείο | Προδιαγραφή |
| Σειρά | 25000.0ms |
| Ψήφισμα | 0.01ms |
| Λάθος λέξης |
①250ms 0.1ms ± 1 |
b. Ταχύτητα
| Στοιχείο | Προδιαγραφή |
| Έκταση | 20.00m / s |
| Ψήφισμα | 0.01m / s |
| Λάθος λέξης | ①02m/s μέσα στη λέξη ± 0.1m/s ± 1 ②100ms ή λέξη ± 0.2m/s ± 1 |
Γ. άκρες
| έκταση | ψήφισμα | λάθος | |
| Κενός διακόπτης | 50.0mm | 0.1mm | 1%±1 λέξη |
| SF6 διακόπτης | 300.0mm | 1mm | |
| Λιγότεροι διακόπτες πετρελαίου | 600.0mm |
Δ. ρεύμα: 10.00A σειρά 0.01A ψηφίσματος
ε. δύναμη παραγωγής: Ψηφιακοί διευθετήσιμος DC30 ~ 250V/10A
(στιγμιαία εργασία)
φ. διαστάσεις: 360mm (λ) × 280mm (ψ) × 300mm (η)
γ. βάρος: 9kg

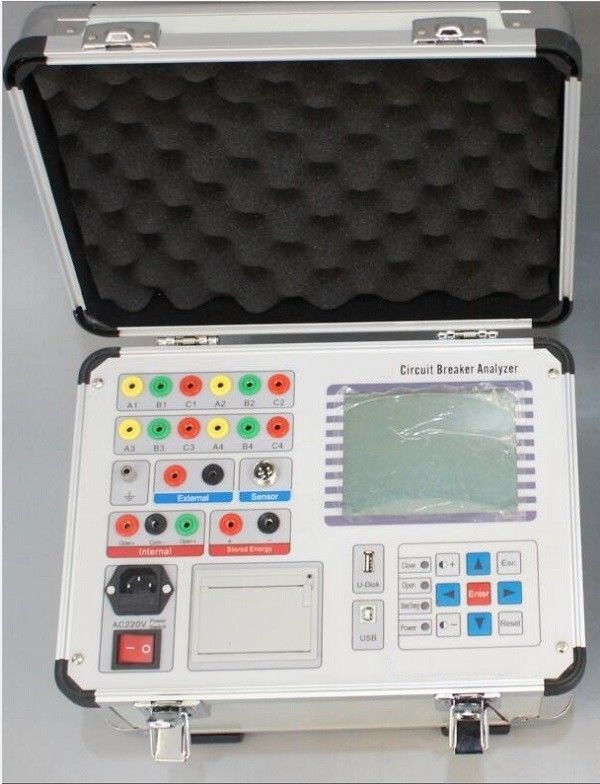

Το σχεδιάγραμμα της επιτροπής
| Αριθμός | Σημάδια επιτροπής | Περιγραφή λειτουργίας |
| ① |
Α1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 κανάλια χρονικής μέτρησης οδικού σπασίματος, ↓ μετά από το εικονικό έδαφος καναλιών 6 τρόπων, όχι σε επαφή με τη γη. |
| ② | Εσωτερικός |
Μέσα στην παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος ελέγχου υπο--πυλών |
| ③ | Ενεργειακή αποθήκευση | Ένα σύνολο παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος για την ενέργεια μετατροπής. |
| ④ | Προστατεύστε το επίγειο τερματικό | Σε επαφή με τη γη |
| ⑤ | Εξωτερικός | Εξωτερικός τρόπος ώθησης, άμεσα και λαμβανόμενα σημεία, μαζί και οι δύο άκρες της σπείρας, η σπείρα στο ηλεκτρικό σήμα ως σήμα συγχρονισμού. |
| ⑥ | Δοχείο αισθητήρων ταχύτητας | Εισαγωγή σημάτων αισθητήρων ταχύτητας |
| ⑦⑧ | Διακόπτης δύναμης | Μέσω αυτού του ανεφοδιασμού 220V ± 10% 50Hz ± 10% 10A εισαγωγής διεπαφών |
| ⑨ | Εκτυπωτής επιτροπής | για να τυπώσει μια έκθεση δοκιμής και έναν χάρτη |
| ⑩ | Διεπαφή USB | Τα στοιχεία δοκιμής μπορούν να αποθηκευτούν μέσω αυτής της διεπαφής |
| 12 | Arge-οθόνη LCD | ευρεία θερμοκρασία λ, backlight κινεζική επίδειξη LCD όλοι τα στοιχεία και οι χάρτες |
| 11 | Κλειδί | Οι αυξήσεις φραγμών πλήκτρων λειτουργίας αντίθεσης LCD, μειώνουν |
| , Κινήστε το δρομέα ή την αύξηση, που μειώνει την αξία του τρέχοντος δρομέα | ||
| Αριστερές, δεξιές επιλογές ή για να κινήσει το δρομέα | ||
| [ΕΙΣΑΓΕΤΕ] για να επιλέξει τις τρέχουσες επιλογές ή να επιβεβαιώσουν τη λειτουργία | ||
| [ΟΚΕ] επιστρέψτε ή ακυρώστε τη λειτουργία | ||
| [ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ] αναστοιχειοθέτηση οργάνων |
