| Τύπος σπειρών: | Rogowski εύκαμπτο | Κατηγορία ακρίβειας: | 1.0 |
|---|---|---|---|
| Παραγωγή: | Ανώτατο 1V | Αρμονική δοκιμή: | μέχρι 51 φορές |
| Επισημαίνω: | Τρέχων έλεγχος σφιγκτηρών εναλλασσόμενου ρεύματος ολοκληρωτών,10Hz τρέχων έλεγχος σφιγκτηρών εναλλασσόμενου ρεύματος,1.0 εύκαμπτοι τρέχοντες μετασχηματιστές σπειρών Rogowski |
||

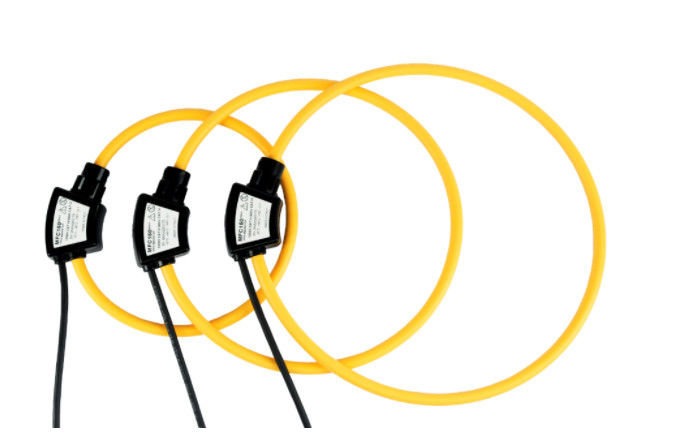

Εύκαμπτη σειρά ελέγχων mh-RC03 εναλλασσόμενου ρεύματος Currrent σπειρών Rogowski
1. Η παραγωγή σπειρών δίνει ένα σήμα χαμηλής τάσης, επομένως δεν υπάρχει κανένας κίνδυνος από ανοικτός-περιτρεγμένο δευτεροβάθμιο.
Αυτό καθιστά τους μετατροπείς Rogowski εξαιρετικά κατάλληλους για τις προσωρινές μετρήσεις, παραδείγματος χάριν σε σχέση με με τους φορητούς αναλυτές.
2. Αντίθετα από τον παραδοσιακό τρέχοντα μετασχηματιστή με το μαγνητικό πυρήνα, η σπείρα Rogowski είναι ένας μη-παρεισφρητικός μετατροπέας. Δεδομένου ότι δεν έχει κανέναν σκληροπυρηνικό,
δεν σύρει καμία δύναμη από το κύριο κύκλωμα που φέρνει το ρεύμα που μετριέται.
3. Η απουσία μαγνητικού πυρήνα χορηγεί μια ευρεία απάντηση συχνότητας.
1. Τρεις φάσεις με τρεις σειρές από το διακόπτη
2. Σπείρα Rogowski με τον ολοκληρωτή
3. Η τρέχουσα σειρά μπορεί να προσαρμοστεί
4. Ακρίβεια: +/-1%
5. Αρμονική μέτρηση μέχρι 51 φορές
ΠΡΟΔΙΑΓΡΑΦΗ
| Φάσεις/σειρές | Τρεις φάσεις και τρεις σειρές |
| Μέτρηση των σειρών | 100/500/2500A, 30/300/3000A, ή 60/600/6000A (ή προσαρμοσμένος) |
| Ευαισθησία παραγωγής | ανώτατο εναλλασσόμενο ρεύμα 1V ή 1A (ή προσαρμοσμένος) |
| Ακρίβεια |
±1% της ανάγνωσης ± 0.1A (σειρές 100/500A, 30/300A ή 60/600A) ±1% της ανάγνωσης ±1A (σειρά 2500A, 3000A ή 6000A) |
| Ελάχιστο φορτίο | 100kΩ για τη διευκρινισμένη ακρίβεια |
| Φάσμα συχνότητας | 10Hz σε 10 KHz (- 1 DB) |
| Φάση (45-65Hz) | <> |
| Αρμονικό μέτρο | μέχρι 51 φορές |
| Φάση (45-2500Hz) | προσαρμοστείτε σε iec60044-8: πρότυπα του 2002 |
| Συντελεστής θερμοκρασίας | ±0.1℃ |
| Παροχή ηλεκτρικού ρεύματος | 120-270V συνεχές ρεύμα εναλλασσόμενου ρεύματος 100-300V |
Έλεγχος
Μήκη 610mm ελέγχων
Διάμετρος 12mm ελέγχων
Καλώδιο παραγωγής ελέγχων: έλεγχος 2m στον ολοκληρωτή
(Οι ακριβείς λεπτομέρειες μπορούν να προσαρμοστούν)

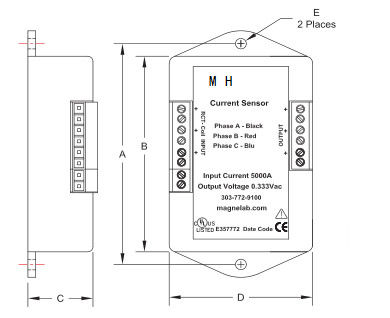

Ολοκληρωτής
Διαστάσεις: 132*86*46 (L*W*D) χιλ.
Σύνδεση παραγωγής: 0.5m πείθουν το καλώδιο που ολοκληρώνεται με 3 την ασφάλεια αρσενικό BNC
Διεπαφή: Το βούλωμα αεροπορίας
(Εισαγωγή με τρία βουλώματα αεροπορίας, παραγωγή με ένα βούλωμα αεροπορίας και παροχή ηλεκτρικού ρεύματος με
ένας)
Γενικά χαρακτηριστικά
Λειτουργούντα temp. -20°C - +65°C
Temp αποθήκευσης. -40°C - +75°C
