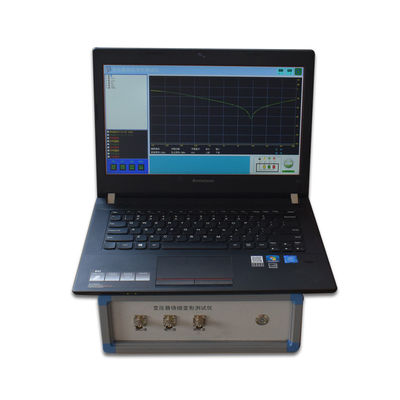

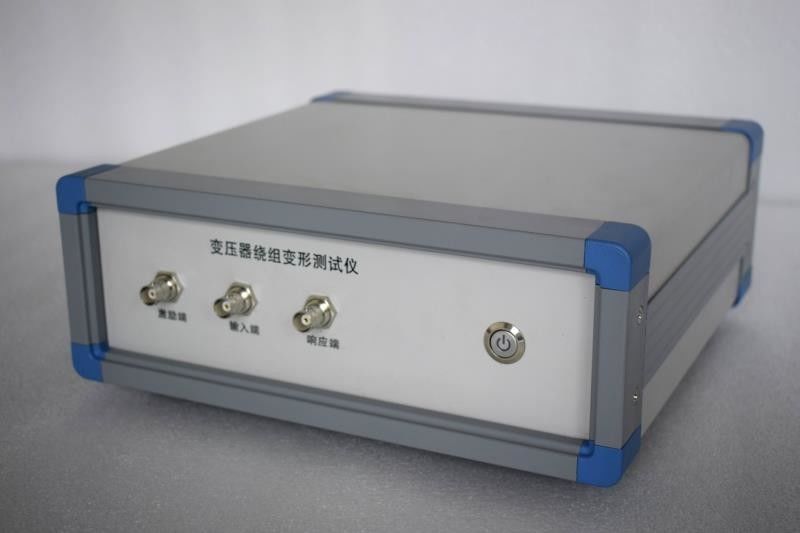

20MHz-φορητός συσκευή ανάλυσης απάντησης συχνότητας σκουπισμάτων
Εισαγωγή συστημάτων
Ο άνεμος ελεγκτής παραμόρφωσης μετασχηματιστών χρησιμοποιείται για το μετασχηματιστή ισχύος με το βαθμό τάσης του 6kV και ανωτέρω και άλλων μετασχηματιστών με ειδικής χρήσης. Ο μετασχηματιστής δύναμης είναι αναπόφευκτα τρωτός στην ώθηση της τρέχουσας ή φυσικής σύγκρουσης διάφορου βραχυκυκλώματος ελαττωμάτων στο στάδιο της λειτουργίας και της μεταφοράς και windings μετασχηματιστών μπορεί να χάσει τη σταθερότητα κάτω από την ισχυρή ηλεκτροδυναμική δύναμη που ασκείται από τέτοιο ρεύμα βραχυκυκλώματος, το οποίο θα μπορούσε να οδηγήσει στις μόνιμες παραμορφώσεις όπως η τοπική διαστρέβλωση, να πρηστεί ή η εξάρθρωση και έχει επιπτώσεις σοβαρά στην ασφαλή λειτουργία του μετασχηματιστή. Η παραμόρφωση windings μετασχηματιστών μετριέται με τη μέθοδο ανάλυσης απάντησης συχνότητας σύμφωνα με εθνικό τυποποιημένο DL/T911-2016 για τη βιομηχανία ηλεκτρικής δύναμης, δηλ. ανιχνεύει το εύρους-συχνότητας χαρακτηριστικό απάντησης κάθε τυλίγματος μετασχηματιστών και κάνει την κάθετη ή οριζόντια σύγκριση του αποτελέσματος ανίχνευσης στην πιθανή παραμόρφωση δικαστών του τυλίγματος μετασχηματιστών βασισμένου στην αλλαγή των εύρους-συχνότητας χαρακτηριστικών απάντησης.
Κύρια χαρακτηριστικά γνωρίσματα
1. Τα χαρακτηριστικά windings μετασχηματιστών μετριούνται με τη μέθοδο σκουπισμάτων συχνότητας. Παραμορφώσεις
windings όπως η διαστρέβλωση, πρήζεται ή η μετατόπιση 6kV και επάνω από το μετασχηματιστή μετριέται με την ανίχνευση
εύρους-συχνότητας χαρακτηριστικά απάντησης κάθε τυλίγματος, που δεν απαιτούν την ανύψωση της περίφραξης μετασχηματιστών
ή αποσύνθεση.
2. Γρήγορα μετρώντας, η μέτρηση ενός ενιαίου τυλίγματος είναι μέσα σε 2 λεπτά.
3. Ακρίβεια υψηλής συχνότητας, υψηλότερη από 0,001%.
4. Ψηφιακή σύνθεση συχνότητας, με τη σταθερότητα υψηλότερης συχνότητας.
5. 5000V η απομόνωση τάσης προστατεύει πλήρως την ασφάλεια του υπολογιστή δοκιμής.
6. Ικανός να φορτώσει 9 καμπύλες συγχρόνως και να υπολογίσει αυτόματα τις παραμέτρους κάθε καμπύλης και να εντοπίσει
παραμορφώσεις τυλίγματος για να παρέχει το συμπέρασμα διαγνώσεων αναφοράς.
7. Το λογισμικό ανάλυσης έχει τις ισχυρούς λειτουργίες και τους δείκτες λογισμικού και υλικού.
8. Η διαχείριση λογισμικού εξανθρωπίζεται με το υψηλό βαθμό της νοημοσύνης. Πρέπει μόνο να χτυπήσετε ένα κλειδί
ολοκληρώστε όλες τις μετρήσεις μετά από των παραμέτρων.
9. Η διεπαφή λογισμικού είναι συνοπτική και ζωηρή, με τις σαφείς επιλογές της εξαγωγής ανάλυσης, εκτός από, εκθέσεων, της τυπωμένης ύλης, κ.λπ.
Τεχνικός δείκτης
| Στοιχείο |
Τεχνικός δείκτης |
| Μέτρηση της ταχύτητας: |
1 ελάχιστα 2 λ. για το μονοφασικό τύλιγμα |
| Τάση παραγωγής: |
Vpp-25V, που ρυθμίζει αυτόματα στη δοκιμή |
| Σύνθετη αντίσταση παραγωγής: |
50Ω |
| Σύνθετη αντίσταση εισαγωγής |
1MΩ (το κανάλι απάντησης χτίζεται με την ταιριάζοντας με αντίσταση 50Ω) |
| Πεδίο ανίχνευσης συχνότητας |
10Hz-20MHz |
| Ακρίβεια συχνότητας: |
0,001% |
| Τρόπος ανίχνευσης συχνότητας: |
το γραμμικό ή λογαριθμικό, διάστημα συχνότητας sacn και ο αριθμός σημείων σκουπισμάτων είναι ελεύθερα settable |
| Επίδειξη καμπυλών |
εύρους-συχνότητας καμπύλη (καμπύλη φάση-συχνότητας, προαιρετική) |
| Πλάτος της μέτρησης της δυναμικής περιοχής |
-120dB~20dB |

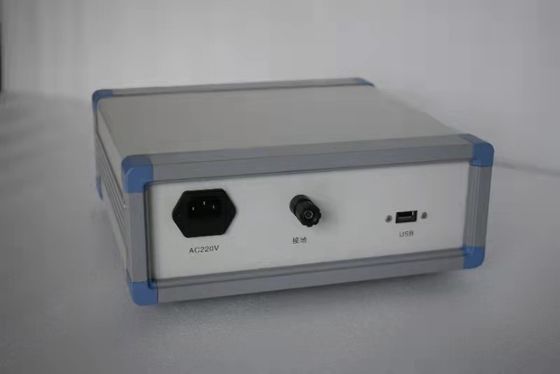

| Τάση ανεφοδιασμού: |
AC100-240V 50/60Hz (η χρήση DC12V Adapater συστήνει) |
| Διάσταση |
238mm*184mm*40mm |
| Καθαρό βάρος: |
2.45Kg |
