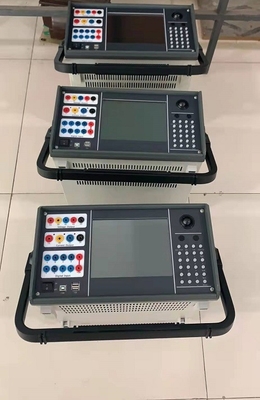

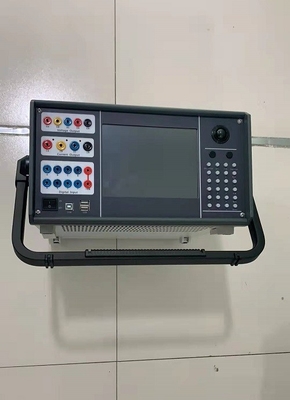

0,5 ενσωματωμένο PC τέσσερα κατηγορίας τριφασική επίδειξη εξοπλισμού LCD δοκιμής ηλεκτρονόμων προστασίας φάσης

4 η τάση & 3 φάσης συγχρονίζουν τον τρέχοντα εξοπλισμό δοκιμής ηλεκτρονόμων προστασίας παραγωγής με την αναπαραγωγή ήχου ελαττωμάτων

Κύρια δοκιμή της τάσης 4 φάσης & της τρέχουσας παραγωγής 3 φάσης,

1.AC ΔΟΚΙΜΗ

2.DC ΔΟΚΙΜΗ

δοκιμή 3.Harmonic Superposition

4.High-χαμηλός δοκιμή συχνότητας

5.Power δοκιμή κατεύθυνσης & σύνθετης αντίστασης

6.Synchronization δοκιμή

7.Full δοκιμή ομάδας

8.Distance & μηά προστασία ακολουθίας

9.Characteristic της σύνθετης αντίστασης

10.Differential προστασία

11.Differential αρμονική

12.Comprehensive δοκιμή της προστασίας γραμμών του μικροϋπολογιστή 6-35 KV

13.Fault αναθεώρηση

Τεχνικός δείκτης της τάσης 4 φάσης & της τρέχουσας παραγωγής 3 φάσης,

Σήμα διακοπτών και χρονική μέτρηση

Μικροϋπολογιστής επεξεργαστών ψηφιακών σημάτων

Ο μεγάλος ψηφιακός ελέγχοντας επεξεργαστής υιοθετείται ως πυρήνας παραγωγής του ελεγκτή. η τριανταδυάμπιτη διπλή αριθμητική ακρίβειας υιοθετείται στο λογισμικό, μέσω του οποίου τα αυθαίρετα κυματοειδή υψηλός-ακρίβειας κάθε φάσης μπορούν να παραχθούν. Δεδομένου ότι η περιεκτική δομή υιοθετείται, τη δομή του ελεγκτή τοποθετούνται συμπαγώς. Η απόσταση της μετάδοσης στοιχείων είναι σύντομη με τη σφιχτή δομή, τα οποία υπερνικούν το την πρόβλημα λιγότερων σημείων της παραγωγής κυματοειδούς λόγω της μακροχρόνιας γραμμής communicational στοιχείων και της στενής ζώνης συχνότητας κατά χρησιμοποίηση του ελεγκτή δοκιμής που ελέγχεται άμεσα από το PC.

Τάση και τρέχων ενισχυτής

Για το ρεύμα και την τάση φάσης, εμμένουμε στην υιοθέτηση του γραμμικού τρόπου παραγωγής ενισχυτών υψηλής επίδοσης προκειμένου να γίνει η πηγή ρευμάτων και τάσης άμεσα στην παραγωγή όλα τα είδη κυματοειδών από το ΣΥΝΕΧΕΣ κυματοειδές στα κυματοειδή συμπεριλαμβανομένων όλων των ειδών τμημάτων συχνότητας, όπως το τετραγωνικό κύμα, το συνδυασμένο κυματοειδές που επικαλύπτονται από κάθε αρμονική διαταγής, το παροδικό κυματοειδές ελαττωμάτων, κ.λπ. Επιπλέον, το κυματοειδές παραγωγής είναι σαφές και ομαλό χωρίς υψηλής συχνότητας ακτινοβολούσα παρέμβαση με τους γειτονικούς εξοπλισμούς. Μπορεί να μιμηθεί καλά όλα τα είδη χαρακτηριστικών ρευμάτων και τάσης κάτω από την περίσταση του ελαττώματος βραχυκυκλώματος.

Για το κύκλωμα ενισχυτών δύναμης, υιοθετούμε τα μέρη δύναμης εισαγωγών με το υψηλής ισχύος και υψηλής πιστότητας ύφος ενότητας δεδομένου ότι η παραγωγή δύναμης, που συνδυάζει με τη δομή διασκεδασμού θερμότητας που τοποθετούνται περίπλοκα και εύλογα, αυτό έχει αρκετούς μεγάλο πλεονασμό δύναμης και θερμική ικανότητα. Το κύκλωμα ενισχυτών δύναμης έχει την προστασία υπερθέρμανσης, υπερχείλισης, overvoltage και βραχυκυκλώματος. Όταν η υπερχείλιση εμφανίζεται στο τρέχον κύκλωμα και υπερφορτώνει ή βραχυκυκλώνει εμφανίζεται στο κύκλωμα τάσης, θα περιορίσει τη δύναμη παραγωγής αυτόματα, θα σβήσει ολόκληρο το κύκλωμα ενισχυτών δύναμης και θα δώσει το σήμα συναγερμών. Προκειμένου να αποτραπεί η υπερθέρμανση του ενισχυτή δύναμης για τη μακροπρόθεσμη λειτουργία κάτω από το μεγάλο ρεύμα, ένας χρόνος λογισμικού που ολοκληρώνει το σύστημα κάτω από το μεγάλο ρεύμα τίθεται ως στόχος σε αυτόν τον ελεγκτή. Μπορεί να λειτουργήσει για μια μακρά περίοδο όταν είναι 10A ή κατωτέρω. Όταν το ρεύμα είναι άνω των 10A, ο ελεγκτής θα ξεκινήσει τη διαταγή χρονικής λήξης λογισμικού. Όταν ο χρόνος είναι επάνω, το λογισμικό θα απαγορεύσει την παραγωγή δύναμης αυτόματα και θα δώσει το σήμα συναγερμών. Το υψηλότερο ρεύμα παραγωγής είναι, όσο κοντύτερος ο περιοριστικός χρόνος θα είναι.
