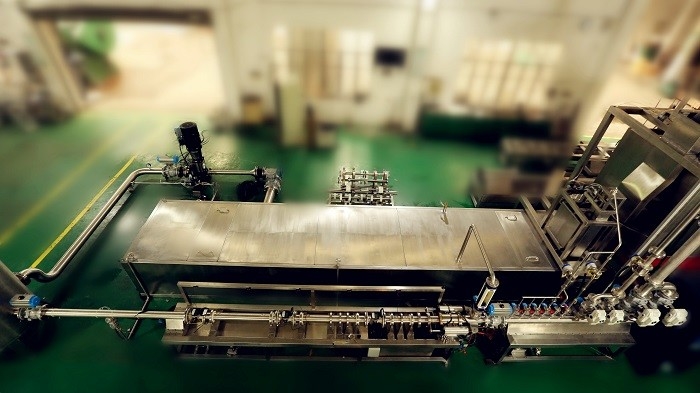

0,2 αυτόματο πεδίο δοκιμών υδρομέτρων κατηγορίας θέσεις 10 μέτρων

3 τμηματικών σύνδεσης ημιαυτόματων μέτρα πεδίων δοκιμών υδρομέτρων

1. Κύριος τεχνικός δείκτης

1.1 ακρίβεια: 0,2 κατηγορία

1.2 διάμετρος και αριθμός υδρομέτρων (ενιαία γραμμή)

¢15×6, ¢20×5, ¢25×4, ¢40×3, ¢50×3

1.3 πίεση παροχής νερού: 0.3~0.5MPa έξοδος pressure≥30kPa

1.4 σειρά ροής: 4L/h~40m3 το /h

1.5 στιγμιαία προδιαγραφή μετρητών ροής:

DN15 (rotameter γυαλιού) 4~125L/h

DN25 (rotameter γυαλιού) 120~1400L/h

DN50 (rotameter γυαλιού) 1.4~9m3/h

1.6. Όγκος σκαφών μέτρου: (10L-20L 100L-500L)

1.7. απόσταση τεντωμάτων σφιγκτηρών: (≥80mm (πνευματικό))

1.8. ευθύ μήκος σωλήνων: (τμηματική σύνδεση 2$ος)

1.9. Πάχος σκαφών μέτρου: 10L20L≥1.5mm 100L-500L ≥3mm

1.10.work πάχος πλατφορμών: ≥3mm

1.11.measure πάχος πλατφορμών σκαφών: ≥3mm

1.12.pipe πάχος: ≥3.5mm

1.13.withstand δοκιμή πίεσης: 0-2.0MPa

1.14. Προδιαγραφή βαλβίδων: χαλκός

1.15. υλικό 304

2, τεχνικός δείκτης σταθεροποιητών αντιστοιχιών 0.5m3vortex

2.1. όγκος: 0.3m3

2.2.work πίεση: 0,3 - 0.4MPa, πίεση δοκιμής: >0.6MPa,

2.3.stainless υλικό: πάχος: 3mm

3, δεξαμενή νερού (επιλογή)

3.1. όγκος: 2m3

3.2. ανοξείδωτο υλικό: thickness≥1.5mm

4, υδραντλία (επιλογή)

4.1 πρότυπο: KQL80/200-7.5/2 1No Q=43.5m3/h H=38m N=7.5kw

1. Ανοίξτε την αντλία

2. Βάλτε το ΜΕΤΡΗΤΗ υπό δοκιμή στην ελεγχμένη θέση

3. Ανοίξτε όλες τις βαλβίδες 1,2,3,4,5,6 για να στραγγίξετε τον αέρα από το σωλήνα

4. Στενές βαλβίδες 3, 4, 5 και 6

5. Διαβάστε την αρχική αξία v1 του εξεταστικού μετρητή

6. Με το χέρι ανοίξτε μια από τις βαλβίδες 3,4,5,6 σύμφωνα με το σημείο ροής και προσαρμοστείτε στο αντίστοιχο σημείο ροής

7. Περιμένετε τη ροή να φθάσετε στη θέση του μετρητή. Παραδείγματος χάριν, η ανοικτή βαλβίδα 3 κατά τον επαλήθευση Q1, και περιμένει έπειτα τον όγκο να φθάσει σε 10L.And διάβασε την τελική αξία V2 του ελεγχμένου πίνακα

8. Διαβάστε την αξία VI στον τυποποιημένο μετρητή

9. Λάθος υπολογισμού
