Φορητός τριφασικός τυποποιημένος μετρητής MCST01 αναφοράς

Επισκόπηση

MCST01 ο τριφασικός woking τυποποιημένος μετρητής είναι το νεώτερο που παράγεται προϊόν από την επιχείρησή μας με ευρέως να επισκεφτεί τους χρήστες και την αναφορά προς όφελος του ίδιου είδους σπιτιού προϊόντων και στο εξωτερικό. Το μετρημένο μέρος του προϊόντος υιοθετεί τη μετάδοση υψηλής ταχύτητας A/D για να στείλει DSP για να διευθύνει την ψηφιακή επεξεργασία, η οποία βελτιώνει κατά ένα μεγάλο μέρος το μετρημένο βαθμό ακρίβειας και σταθερότητας. Το κεντρικό μέρος επεξεργασίας υιοθετεί την τριανταδυάμπιτη ενσωματωμένη ΒΡΑΧΙΟΝΑΣ τεχνολογία για να καταστήσει το μυθιστόρημα διεπαφών οργάνων, τη λειτουργία άφθονα, το ευδιάκριτο και εύκολο, και απόδοσης στήριγμα λειτουργίας. Κατηγορία ακρίβειας: Κατηγορία 0,05.




Τεχνικός δείκτης

• Τρέχουσα σειρά δοκιμής

Άμεσος τρόπος: 1mA-10A, 120% διευθετήσιμο

Σφιγκτήρας-στον τρόπο CT: 5A, 10A, 100A, 200A ...... 3000A (προαιρετικό)

• Σειρά δοκιμής τάσης: 30-576V
• Οι αρμονικές εξετάζουν: μέχρι 51 φορές
• Δοκιμή φορτίων/σειρά τάσης: 0-5V
• Φάσμα συχνότητας: 45-65HZ
• Σειρά γωνίας φάσης: 0-360 βαθμοί.
• Σειρά παράγοντα δύναμης: 0 έως 1
• Κατηγορία ακρίβειας & ανάλυση επίδειξης

• Ενεργειακός σφυγμός εισαγωγής: TTL, υψηλότερη συχνότητα ≤2MHz
• Ενεργειακός σφυγμός παραγωγής: Εκτιμημένο 60KHZ (αυτόματος τρόπος) σύνολο σταθερό μεταξύ 1-250000 (χειρωνακτικός τρόπος)
• Συντελεστής θερμοκρασίας: 50ppm
• Αντίσταση εισαγωγής χαμηλής τάσης: >750KΩ
• Τρέχουσα αντίσταση εισαγωγής: <0.05Ω
• Παροχή ηλεκτρικού ρεύματος: 45-450V και μπαταρία (προαιρετική) για συνεχή απασχομένος σε 8 ώρες
• Κατανάλωση ισχύος: <13VA
• Βάρος: 2-3kgs

Εξοπλισμός δοκιμής μετρητών
Λειτουργίες και χαρακτηριστικά γνωρίσματα

1. 7 ″ το αληθινό χρώμα TFT ελαφρύ LCD με την αναλογία 800 X 480 ψηφίσματος υιοθετείται. Στην οθόνη παρουσιάστε όλο τις παραμέτρους μέτρησης, το διανυσματικό διάγραμμα, το βαθμό αρμονικής διαστρέβλωσης και έλεγχο της ρύθμισης παραμέτρου. Διασυνδέστε δεν χρειάζεται να αλλαχτεί για να πραγματοποιήσει τον έλεγχο του ηλεκτρικού λάθους ενεργειακών μετρητών.

2. Η οθόνη αφής και τα κουμπιά μπορούν να χρησιμοποιηθούν πιό βολικά και γρήγορα.

3. Η τάση, το ρεύμα, η ισχύς, η φάση και η συχνότητα μπορούν να μετρηθούν συγχρόνως και λάθος που βαθμολογείται εκτός αυτού, η τάση και το ρεύμα (μεταξύ 2A και 10A) μπορούν αυτόματα να αλλάξουν τα εργαλεία στον άμεσο τρέχοντα τρόπο

4. Πραγματική βαθμολόγηση φόρτωσης των μετρητών βατώρας με τους τριφασικούς τετρασύρματους, τριφασικούς τριών καλωδίων και διάφορους μετρητές δεξαμενή-ώρας (Q₉₀, Q60)

5. Παρεχόμενος το θεμελιώδη αρμονικό τρόπο μέτρησης για να πραγματοποιήσει τη βαθμολόγηση του θεμελιώδους μετρητή

6. Παρεχόμενοι δύο ηλεκτρική ενέργεια οι λιμένες εισαγωγής σφυγμού, που μπορούν συγχρόνως να βαθμολογήσουν δύο μέτρα (κύριοι και βοηθητικοί μετρητές), ή τα ενεργά, αντιδραστικά λάθη ενός πολλών χρήσεων μετρητή, μπορούν επίσης να βαθμολογήσουν το μετρητή βατώρας και το μετρητή δεξαμενή-ώρας

7. Η ηλεκτρική ενεργειακή σταθερά παραγωγής μπορεί να τεθεί για την ευκολία της βαθμολόγησης του οργάνου.

8. Η λειτουργία της στρογγυλοποίησης του λάθους παρέχεται και μπορεί αυτόματα να διευθύνει σύμφωνα με την κατηγορία ακρίβειας του βαθμολογημένου ηλεκτρικού ενεργειακού μετρητή.

9. Μεταβλητή αναλογία CT μέτρου, αναλογία λάθος, λάθος γωνίας και πολικότητα

10. Η περιβαλλοντική θερμοκρασία και η υγρασία μπορούν να μετρηθούν.

11. 0~51 φορές των αρμονικών μπορεί να αναλυθεί. Και το αρμονικό περιεχόμενο, το εύρος και η σχετική θεμελιώδης φάση μπορούν να μετρηθούν κάθε φορά, τα οποία παρουσιάζονται στο διάγραμμα στηλών με τη λειτουργία ενίσχυσης κατάλληλη για την παρατήρηση και την ανάλυση.

12. Το κυματοειδές επίδειξης και έχει τη λειτουργία ενίσχυσης.

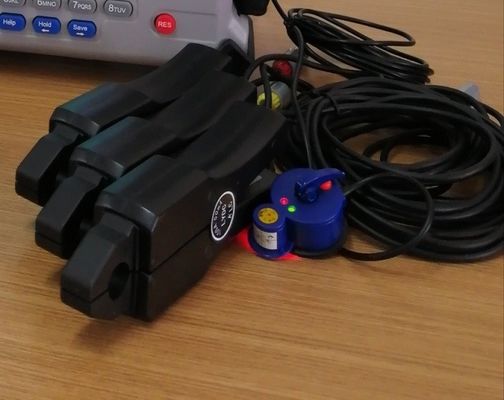

13. Οι χρήστες μπορούν, σύμφωνα με την απαίτηση, να επιλέξουν το μετρητή σφιγκτηρών με 5A, 10A, 100A, 200A, 500A, 1000A, την τρέχουσα έκταση 2000A ή το εύκαμπτο αμοιβαίο πηνίο σπειρών για να πραγματοποιήσουν την πραγματική μέτρηση φόρτωσης του σύνθετου λάθους της ηλεκτρικής ενεργειακής μετρώντας συσκευής χαμηλής τάσης. 3 είδη των μετρητών σφιγκτηρών μπορούν να παρασχεθούν συγχρόνως.

14. Ο τρέχων τρόπος μετατροπής μπορεί να προσδιοριστεί αυτόματα και ο χρήστης δεν πρέπει να θέσει.

15. Η ηλεκτρική ενεργειακή συσσωρευτική λειτουργία είναι διαθέσιμη. Η ηλεκτρική επιτόπια αντίθετη δοκιμή ενεργειακών μετρητών, το λάθος καταλόγων και η σταθερά βαθμολόγησης μπορούν να εκτελεσθούν.

16. Επιδείξτε ένα ευρύ φάσμα του διανυσματικού διαγράμματος για να συναντήσετε τις συνήθειες των διάφορων χρηστών.

17. Η επιτόπια γρήγορη διάκριση από την τριφασική τριών καλωδίων και τριφασική τετρασύρματη ψεύτικη καλωδίωση μπορεί να συνειδητοποιηθεί και τα διορθωτικά βήματα δίνονται. Ο διορθωτικός συντελεστής και η ηλεκτρική αποζημίωση ποσότητας μπορούν να υπολογιστούν στον όρο της ψεύτικης καλωδίωσης.

18. Η εισαγωγή κώδικα φραγμών υποστήριξης, με αυτόν τον τρόπο, τομέας μπορεί να πραγματοποιήσει την απαλλαγή από την εισαγωγή της παραμέτρου βαθμολόγησης για να βαθμολογήσει γρήγορα το λάθος. (Οι χρήστες επιλέγουν)

19. Ψηφιακή εισαγωγή υποστήριξης, εισαγωγή γραμμάτων, εισαγωγή συμβόλων και εισαγωγή κινεζικών χαρακτήρων.

20. Έχετε την αποθήκευση και φόρτωμα της λειτουργίας όλων των ειδών στοιχείων μέτρησης και υποστηρίξτε RS232, επικοινωνία USB. Τα στοιχεία μέτρησης μπορούν να εξαχθούν και να εισαχθούν μέσω του δίσκου λάμψης USB. Το σχέδιο βαθμολόγησης που μεταφορτώνεται από τη μηχανή PC μπορεί επίσης να γίνει αποδεκτό για να ανακαλύψει γρήγορα την παράμετρο βαθμολόγησης παρουσιασμένη στο μετρητή στον τομέα από διάφορους όρους (αριθμός προτερημάτων, χρήστης - ταυτότητα και όνομα χρηστών). Τα στοιχεία μέτρησης από 1000 μέτρα μπορούν να αποθηκευτούν.

21. Εξοπλισμένος με το σκληρό ρολόι που επιδεικνύει άμεσα τον τρέχοντες χρόνο και τα στοιχεία

22. Έχετε τη διεπαφή rs-485 που μπορεί να διαβάσει την ηλεκτρική ποσότητα στην περιοχή και να διευθύνει την επικοινωνία και την επιθεώρηση του ηλεκτρικού ενεργειακού μετρητή.

23. Εκτεταμένη μέτρηση: Δευτεροβάθμια πτώση τάσης PT, δευτεροβάθμιο φορτίο PT, δευτεροβάθμιο φορτίο CT.

24. Η διεπαφή ΠΣΤ είναι διατηρημένη, η οποία μπορεί να διευθύνει το συγχρονισμό και τη χρονική υπηρεσία για τον πολλών χρήσεων μετρητή.

25. Το φορητό και σφραγισμένο πλαίσιο πλαστικών εφαρμοσμένης μηχανικής υιοθετείται για να προστατεύσει από τη βροχή, τη σκόνη και το σεισμό. Ολόκληρη η μηχανή έχει τέτοια χαρακτηριστικά γνωρίσματα όπως μικρά σε μέγεθος, ελαφριά και απλή δομή, χαμηλής ισχύος κατανάλωση ελαφρύ (4kg) και εύκολο φέρνοντας κ.λπ. (≤13VA).

26. Λειτουργούσα σειρά της παροχής ηλεκτρικού ρεύματος: 45~450V, υπάρχουν δύο τρόποι σύνδεσης--εγγράψτε και περιέγρασε, ισχυρή προσαρμοστικότητα, ασφαλής και αξιόπιστος.
