| Κατηγορία ακρίβειας: | 0,05, 0,02 | Τυποποιημένη ακρίβεια μετρητών: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Αρμονική δοκιμή: | 2-21times | Παραγωγή τάσης: | 1-480V |
| Τρέχουσα παραγωγή: | 1mA-120A, 200A (προαιρετικό) | Σταθερότητα παραγωγής: | 0,05% ή 0,02% |
| Επισημαίνω: | 0.05 Class Meter Test Bench,05 πεδίο δοκιμών μετρητών κατηγορίας,120A πεδίο δοκιμών μετρητών κατηγορίας |
||

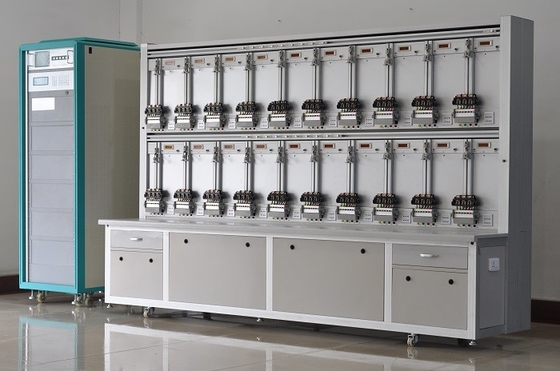

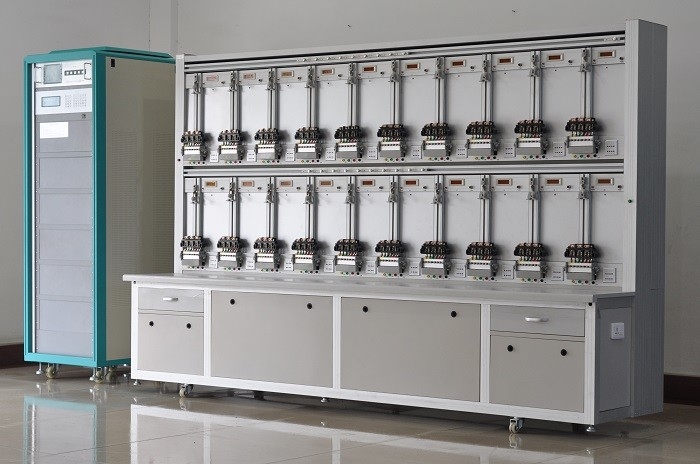

0,05 τριφασικό ηλεκτρικό πεδίο δοκιμών μετρητών κατηγορίας
1.1: Οθόνη αφής LCD:
Μετά από τη δύναμη επάνω, έπειτα έναρξη, στη διεπαφή προεπιλογής, κύρια διεπαφή
1.2: Ενεργοποιήστε το πεδίο δοκιμών μετρητών και ελέγξτε τη θέση του πεδίου δοκιμών με να ενεργοποιήσει την οθόνη αφής LCD.
1.2.1 τοποθετήσεις παραμέτρου για τον ενεργειακό μετρητή υπό δοκιμή.
Ο Τύπος [Param] στις τοποθετήσεις παραμέτρου διασυνδέει:
0,05 τριφασικό ηλεκτρικό πεδίο δοκιμών μετρητών κατηγορίας
Τεχνικές παράμετροι
| Κατηγορία ακρίβειας | 0,05, 0,1 (προαιρετικό) |
| Βολτ παραγωγής | |
| Σειρά ρύθμισης | 3* (1-480V) (PN) |
| Ψήφισμα | 0,01% |
| Διαστρέβλωση παραγωγής | <0> |
| Σταθερότητα παραγωγής | 0,05% ή καλύτερα |
| Δύναμη παραγωγής | ≥ 30VA/position (η συνολική δύναμη εξαρτάται από τις θέσεις μετρητών) |
| Τρέχουσα παραγωγή | |
| Σειρά ρύθμισης | 3* (1mA~ 120A), μπορεί να είναι μέχρι 200A (προαιρετικό) |
| Ψήφισμα ρύθμισης | 0,01% |
| Διαστρέβλωση παραγωγής | <0> |
| Σταθερότητα παραγωγής | 0,05% ή καλύτερα |
| Δύναμη παραγωγής | Θέσεις ≥ 100VA/ |
| Μέτρηση φάσης | |
| Ρυθμίστε τη σειρά | 0° ~ 360° |
| Ψήφισμα | 0.01° |
| Συχνότητα | |
| Σειρά παραγωγής | 45-65HZ |
| Ψήφισμα | 0.01HZ |
| Άλλες παράμετροι | |
| Παροχή ηλεκτρικού ρεύματος | 220V ή 3×240V/415V±10%, 50/60Hz±10% |
| Περιβαλλοντικές συνθήκες | 50 Γ ~ 400 Γ/μέχρι 90% RH |
0,05 τριφασικό ηλεκτρικό πεδίο δοκιμών μετρητών κατηγορίας
Ελαφρύς καθορισμός σύνδεσης συναγερμών ΒΡΑΧΙΟΝΩΝ
Ο κύριος ΛΙΜΈΝΑΣ πινάκων P2 ελέγχου ΒΡΑΧΙΟΝΩΝ, 10-πυρήνες συνδέει με το κύριο κιβώτιο ελέγχου όπου ανάγκη να ανοιχτεί ένα hole.install ένα κάθισμα μετάλλων 5 πυρήνων.
Αλληλογραφία σύνδεσης και των δύο ακρών:
P2port 10 κάθισμα μετάλλων καλωδίων 5cores πυρήνων
2 πόδια +5V - 2 πόδια +5V
3feet πράσινο φως (UO_10) -3feet πράσινο φως
4feet κίτρινο φως (UO_9) -4feet κίτρινο φως
5feet κόκκινο φως (UO_11) -5feet κόκκινο φως
Εξωτερικός πίνακας γραμμών ελέγχου: LAMP_CTRLU.PcbDoc
Μεγάλοι 2 πυρήνες συνδέουν άσπρο 220v, μαύρο 0V, παράλληλα με το καλώδιο παροχής ηλεκτρικού ρεύματος του τυποποιημένου μετρητή.
Διάγραμμα καλωδίωσης όπως κατωτέρω
Εξωτερικός πίνακας κυκλωμάτων ελέγχου εισαγωγής ελαφρύς: LAMP_CTRLU.PcbDoc
Διαμορφώσεις
1) Τρεις φάσεις CP (πηγή ισχύος)
2) Τριφασικός τυποποιημένος μετρητής, κατηγορία 0,05 ή 0,02 ή 0,01
3)Ράφι μετρητών
Αριθμός θέσεων: 6, 10, 12, 20, 40, 48….προαιρετικός
Κάθε ράφι με έναν διακόπτη ΣΤΑΣΕΩΝ έκτακτης ανάγκης
Κάθε ένας τοποθετεί αποτελείται από τις καρφίτσες 1 QCD 6 + 1 κεφάλι ανίχνευσης + 1 μέτρο στερεώνοντας + 1 RS/232/485
ο λιμένας επικοινωνίας + 1 επίδειξη λάθους + 1 ΕΠΑΝΑΡΥΘΜΙΣΕ το κουμπί + 1 σύνολο καλωδίου τάσης
+1 ICT (οι ICT ανάγκης ή όχι εξαρτώνται από τον πελάτη)
4) Λογισμικό PC
5) Εγχειρίδια χρηστών
6) Προαιρετικός
0,05 τριφασικό ηλεκτρικό πεδίο δοκιμών μετρητών κατηγορίας
- Απομονωμένος τρέχων μετασχηματιστής (ICT)
Κατηγορία ακρίβειας: 0,01% (0.5c-1-0.5L)
Τρέχουσα αναλογία: 1:1 (1mA-120A)
Τρέχουσα παραγωγή: 3* (0.001-120) Α (και αρχικός και δευτεροβάθμιος)
Δευτεροβάθμιο φορτίο παραγωγής: Μέγιστο 0.5V (παραγωγή current1mA-120A)
- MSVT
- Υπολογιστής προσωπικού
- Εκτυπωτής
