| Κατηγορία ακρίβειας: | 2 | Τρέχον Range1: | 1A, 5A |
|---|---|---|---|
| Σειρά τάσης: | 100V、 100/√3V | Λειτουργία δοκιμής: | Αναλογία, αναλογία λάθος, λάθος γωνίας φάσης ...... |
| Λάθος ποσοστού: | Λιγότερο από 1.5%*FS | επίδειξη: | Μεγάλο LCD |
| Επισημαίνω: | 1.5%FS σύνολο δοκιμής CT PT,Σύνολο δοκιμής CT PT 1.5%FS 100V,αναλογία CT 5A 1.5%FS και δοκιμή PT |
||

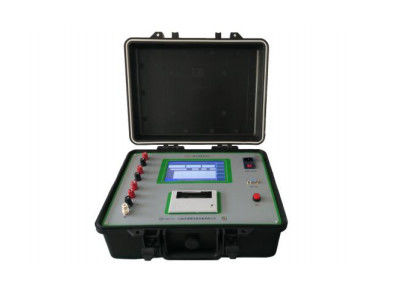

Ψηφιακός συγκριτής εξοπλισμού δοκιμής CT PT σειράς ελεγκτών HEWE μετασχηματιστών
Τεχνική παράμετρος
| Κατηγορία ακρίβειας | 2 |
| Τρέχουσα σειρά | 5A, 1A |
| Σειρά τάσης | 100V, 100/√3V |
| Λάθος ποσοστού | Λιγότερο από 1.5%*FS |
| Βασικό λάθος | |
| Κατά δοκιμή του λάθους CT PT & της σύνθετης αντίστασης & της εισόδου, τη λάθος πέρα από: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: βασική οριακή τιμή λάθους του in-phase συστατικού ΔY: βασική οριακή τιμή λάθους του τμήματος τετραγωνισμού Χ: Απόλυτη αξία ένδειξης του in-phase συστατικού Υ: Απόλυτη αξία ένδειξης του τμήματος τετραγωνισμού Dx & Dy: Μηδέν λάθος και να κβαντοποιήσει το λάθος Όταν εξεταστικό CT & PT, Dx, Dy=1 (ή 2) %* (οριακή τιμή λάθους του CT & PT Όταν εξεταστικά Ζ & Υ, Dx, Dy= 3 ψηφία |
Σειρά & ψήφισμα μέτρου
| Κατηγορία CT PT | Σειρά δοκιμής | Ψήφισμα | ||
| In-phase συστατικό | Τμήμα τετραγωνισμού | In-phase συστατικό | Τμήμα τετραγωνισμού | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001 " |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01 " |
| 0,2 | ||||
| 0,5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0,01% | 0,1 " |
| Σειρά & ψήφισμα μέτρου σύνθετης αντίστασης | ||||
| Σειρά | Σειρά μέτρου (Ω) | Ψήφισμα | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| Σειρά & ψήφισμα μέτρου εισόδου | ||||
| Σειρά | Σειρά μέτρου (κα) | Ψήφισμα | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Χαρακτηριστικά γνωρίσματα
1) Επίδειξη LCD
2) Δοκιμή της αναλογίας, αναλογία λάθος, λάθος γωνίας φάσης, σύνθετη αντίσταση, είσοδος
3) Οι τιμές όλες στοιχείων δοκιμής επιδεικνύονται
4) Χρησιμοποιημένος για τη δοκιμή της κατηγορίας 1 έως 0,01 μετασχηματιστής οργάνων με εκτιμημένα τρέχοντα 5A και 1A,
εκτιμημένη τάση 100V, 100V√3V
5) Αναλογία λάθος επίδειξης & λάθος γωνίας φάσης όλων των σημείων δοκιμής κάτω από το εκτιμημένο φορτίο ή χαμηλότερα το όριο
το φορτίο 1%-120% εκτίμησε το ρεύμα ή 20%-120% εκτίμησε την τάση
Σχέδιο για τις επιλογές
