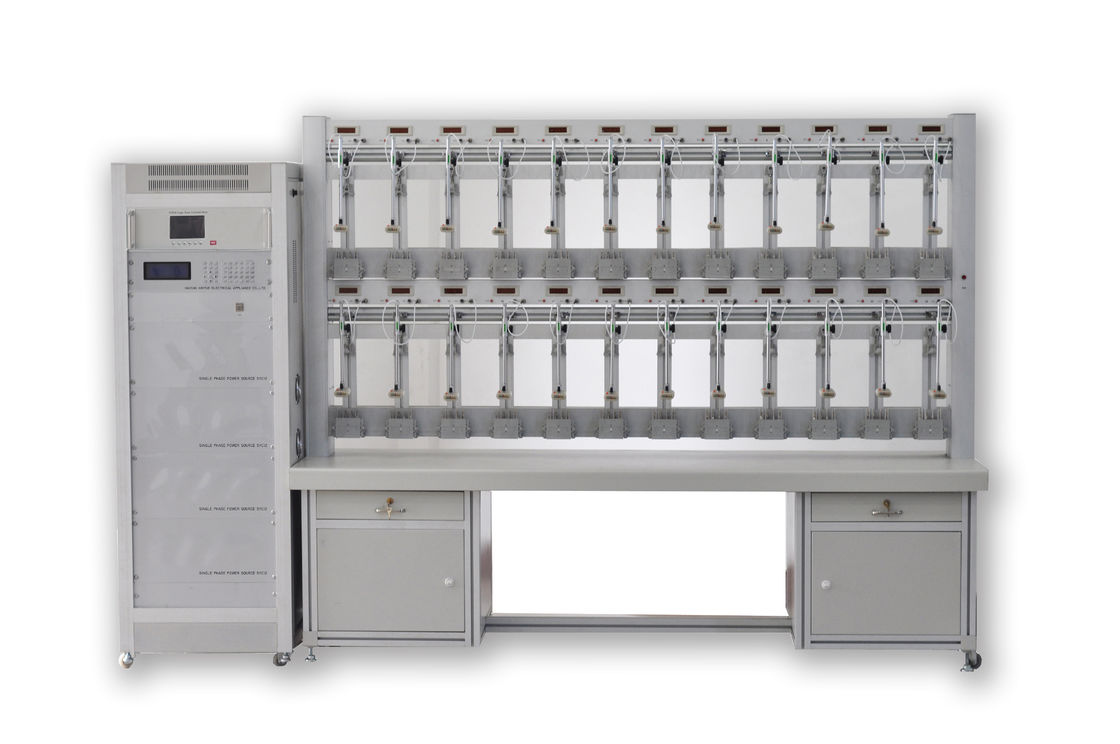

Κατηγορία 0,1 πεδίο δοκιμών ενεργειακών μετρητών ενιαίας φάσης με PWM

Κατηγορία 0,1 πεδίο δοκιμών 0 ~ 288V 1mA~ 120A ενεργειακών μετρητών ενιαίας φάσης

Χαρακτηριστικά γνωρίσματα

1) Τεχνολογία PWM (διαμόρφωση πλάτους σφυγμού)

2) Το μορφωματικό σχέδιο επιτρέπει τις προσαρμοσμένες διαμορφώσεις στο υλικό και το λογισμικό, πελάτης-φιλικά

3) Εκτελέστε όλες τις δοκιμές όπως τη δοκιμή ερπυσμού, την αρχική δοκιμή, τα βασικά λάθη, τη δοκιμή πινάκων, τη σταθερή απόκλιση και κ.λπ….

4) Μέτρηση της τάσης, ρεύμα, ισχύς (ενεργός, αντιδραστικός, φαινόμενος), γωνία φάσης και συχνότητα

με πραγματικό - χρονική επίδειξη του διανυσματικού διαγράμματος

5) Αρμονική δοκιμή (2-21 φορές) και ανάλυση & επίδειξη της αρμονικής

6) Μετρήστε όλους τους τύπους μηχανικών μετρητών ενιαίας φάσης και μετρητών ηλεκτρονικής, ικανούς να εξετάσουν

μετρητής στενός-συνδέσεων, μετρητές με την ενότητα επικοινωνίας RF με το πρωτόκολλο που παρέχεται από το τέλος - χρήστης

7) Τρόπος δοκιμών: Πλήρως αυτοματοποιημένος, ή εγχειρίδιο λειτουργήστε από την οθόνη αφής

8) Ο υπολογισμός λάθους επαναρύθμισε τα κουμπιά σε κάθε θέση μετρητών επίδειξη των οδηγήσεων λάθους έγκαιρη.

9) QCD για συνδέει γρήγορα τους μετρητές στο ράφι

10) Μαλακή παραγωγή έναρξης/στάσεων

11) Η μαύρη αναζήτηση σημαδιών & συλλαμβάνει για το δίσκο περιστροφής

12) Δοκιμή των διάφορων μετρητών με διαφορετικό cosntant στις θέσεις

13) Μνήμη αρχείων δοκιμής για την πιό πρόσφατη συνεχή βαθμολόγηση

14) Τα στοιχεία, η έρευνα και το τυπωμένο κείμενο δοκιμής καταστημάτων και μπορούν επίσης να αλλάξουν το σχήμα της έκθεσης

15) Δοκιμή πινάκων για τα διάφορα είδη ηλεκτρικών μετρητών

16) RS232 ή επικοινωνία RS485

17) Λογισμικό PC για τη λειτουργία

18) Υποστήριξη που εισάγει το γραμμωτό κώδικα και τον μόνος-καθορισμό, convinient για τη διαχείριση δοκιμής

19) Αυτόματη λειτουργία βραχυκυκλώματος εάν απουσία μετρητών

Προαιρετικός για τα διπλά τρέχοντα κανάλια εξετάστε (τρέχον, ουδέτερο ρεύμα φάσης) ταυτόχρονα/χωριστά

Σειρά πεδίων δοκιμών SYS12 ενεργειακών μετρητών ενιαίας φάσης

Διαμορφώσεις

1. Πηγή ισχύος ενιαίας φάσης (CP)

2. Τυποποιημένος μετρητής αναφοράς ενιαίας φάσης (SRM), κατηγορία 0,05 (ή κατηγορία 0,02 ή 0,1 κατόπιν παραγγελίας)

3. Το ράφι

Αριθμός θέσεων: Προσαρμογή κατόπιν παραγγελίας από τον τελικό χρήστη (6, 10, 12, 20, 24, 30, 48… θέσεις)

Κάθε ράφι εξοπλίζει 1 διακόπτη ΣΤΑΣΕΩΝ έκτακτης ανάγκης

Κάθε posistion αποτελείται από: 1 QCD 3 καρφώνει + 1 κεφάλι ανίχνευσης + 1 μέτρο στερεώνοντας + 1 RS/232or485

Ο λιμένας επικοινωνίας + 1 επίδειξη λάθους + 1 ΕΠΑΝΑΡΥΘΜΙΣΕ το κουμπί + 1 σύνολο καλωδίου τάσης

4. Λογισμικό ελέγχου PC

5. Χειρωνακτικός έλεγχος από την οθόνη αφής

6. Προαιρετικός

· Σκοπός MSVT (πολυ-δευτεροβάθμιος μετασχηματιστής τάσης) για να εξετάσει τους μετρητές με το κύκλωμα στενός-συνδέσεων

- Κατηγορία ακρίβειας: 0,01%

- Αναλογία: 1:1

- Ονομαστική εισόδου-εξόδου τάση: 220V

- Μέγιστη εισόδου-εξόδου τάση: 300V

- Αριθμός δευτεροβάθμιου: Ίσος στον αριθμό θέσεων

· Προσωπικός Η/Υ

· Εκτυπωτής
