450V εξοπλισμός δοκιμής ενεργειακών μετρητών, ηλεκτρικός εξοπλισμός δοκιμής μετρητών εργαστηρίων

Ενιαίο & τριφασικό πεδίο δοκιμών MCTB20B μετρητών

Τεχνικές παράμετροι

Χαρακτηριστικά γνωρίσματα

1) Τεχνολογία PWM (διαμόρφωση πλάτους σφυγμού)

2) Το μορφωματικό σχέδιο επιτρέπει τις προσαρμοσμένες διαμορφώσεις στο υλικό και το λογισμικό, πελάτης-φιλικά

3) Εκτελέστε όλες τις βασικές δοκιμές όπως την προθέρμανση, τη δοκιμή ερπυσμού, τη δοκιμή έναρξης, τα βασικά λάθη, τη σταθερή απόκλιση και το κ.λπ.

4) Εκτελέστε τη δοκιμή πινάκων με τη βάση υπολογισμού & συγχρονισμού σφυγμού με την αξία KWH

5) Τρόπος δοκιμών: Πλήρως αυτοματοποιημένη, ή χειρωνακτική λειτουργία από τη χειρωνακτική οθόνη αφής ελέγχου (MCU)

6) Ικανός να εξετάσει όλους τους τύπους ενιαίων φάσεων και τριφασικών μηχανικών μετρητών, μετρητές ηλεκτρονικής, CT/PT

    χρησιμοποιημένος μετρητής, έξυπνος μετρητής, μετρητής κλείνω-συνδέσεων, και κ.λπ….

7) Επίδειξη υπολογισμού λάθους με τα κουμπιά αναστοιχειοθέτησης σε κάθε θέση μετρητών

8) Εύκαμπτη γρήγορη συσκευή συνδετήρων (QCD) για την κατάλληλη μεταστροφή από τον τριφασικό μετρητή

    στο μετρητή ενιαίας φάσης

9) Η μαύρη αναζήτηση σημαδιών & συλλαμβάνει για το δίσκο περιστροφής

10) Ικανός να βαθμολογήσει τους μηχανικούς ή μετρητές ηλεκτρονικής με τη διαφορετική σταθερά συγχρόνως

11) Ισχυρό λογισμικό PC για τα στοιχεία που αναλύουν, την αναπαραγωγή ήχου κυματοειδούς και τη λεπτομερή εξαγωγή εκθέσεων

12) Καθολική εισαγωγή γραμμωτών κωδίκων, και μόνος-καθορισμένος υποστηρίξεις γραμμωτός κώδικας

13) Έξυπνες λύσεις για τη βαθμολόγηση με το αναθεωρήσιμο λογισμικό

14) Προσωρινή αποθήκευση των στοιχείων για την πιό πρόσφατη συνεχή βαθμολόγηση

15) Αρχεία δοκιμής εκτός από στη βάση δεδομένων με το σχήμα MDB ή άλλο απαραίτητο σχήμα

16) Βαθμολογήστε τις παραμέτρους συμπεριλαμβανομένης της τάσης, τρέχουσας κάθε φάσης, φάση/διαφορά φάσης,

      η ενεργός/αντιδραστική/φαινόμενη δύναμη κάθε φάσης, συμπληρώνει συνολικά την ενεργό/αντιδραστική/φαινόμενη δύναμη, συνολικός παράγοντας δύναμης,

      συχνότητα, κ.λπ. με πραγματικό - χρονική επίδειξη της διανυσματικής γραφικής παράστασης

17) Αρμονική δοκιμή 2-40 φορές και ανάλυση/επίδειξη της αρμονικής

18) Με τις εγκαταστάσεις για να εξετάσει την προφανή μέγιστη απαίτηση που καταγράφεται στους μετρητές και να πραγματοποιήσει τη δοκιμή καταλόγων

      (ο πελάτης πρέπει να παρέχει το πρωτόκολλο επικοινωνίας μετρητών για αυτήν την λειτουργία)

19) Μόνος-εξεταστική λειτουργία για όλα την ισχύ φάσεων, τη συνολική σταθερότητα ισχύος, τη συμμετρία της τάσης 3 φάσης και το ρεύμα

20) Το λογισμικό PC (επικοινωνία από RS232) μπορεί να πραγματοποιήσει το ΠΣΔ που η καθαρή λειτουργία σύνδεσης διεπαφών, μπορεί εύκολα

      βελτίωση στο μέλλον εάν είναι απαραίτητο

21) Προστασία: τρέχουσες ανοιχτές, το βραχυκύκλωμα και οι δυσλειτουργίες τάσης, η αυτόματη προστασία & το αυτοκίνητο αποκαθιστούν

22) Κουμπί έναρξης & στάσεων στη πηγή ισχύος

23) Φω'τα συναγερμών που εγκαθίστανται πάνω από τη πηγή ισχύος

24) Μπορέστε να είστε ανεξάρτητοι σύνολο & παραγωγή κάθε τάσης φάσης & τρέχων, γωνία φάσης

MTB περιλαμβάνοντας:

1) Τριφασικός τυποποιημένος μετρητής αναφοράς

2) Τριφασική πηγή ισχύος

3) Να τοποθετήσει μετρητών ράφια

4) MCU (χειρωνακτική μονάδα ελέγχου, λειτουργία οθόνης αφής)

5) Κεφάλια ανίχνευσης

6) Επεξεργασία λάθους & σύστημα υπολογισμού & ένδειξης

7) Λογισμικό PC, PC, εκτυπωτής, κ.λπ….

Τεχνικές προδιαγραφές

Τριφασική πηγή ισχύος

Άλλα χαρακτηριστικά γνωρίσματα

1) Με την προστασία βραχυκυκλώματος και υπερφόρτωσης στο κύκλωμα τάσης

2) Με την προστασία ανοικτών κυκλωμάτων και υπερφόρτωσης στο τρέχον κύκλωμα

3) Με την επίδειξη για να παρουσιάσει τα σημεία λειτουργουσών σειρών και φορτίων και ένδειξη του ελαττώματος σε περίπτωση ανωμαλίας

4) Με το ON/OFF ρεύμα παροχής & το κύκλωμα τάσης

5) Όλα τα μέρη συμπεριλαμβανομένης της τάσης/του τρέχοντος τυποποιημένου μετρητή πηγής και αναφοράς τοποθέτησαν στο κλειστό γραφείο

6) Με τον ανεμιστήρα εξαερισμού και για την απελευθέρωση θερμότητας

7) Με τις κλειδαριές στις πόρτες μπροστινής και πίσω πλευράς για την προστασία

8) Η μπροστινή πόρτα με το παράθυρο γυαλιού για να δει την επίδειξη της οθόνης αφής και των προτύπων μετρά την επίδειξη

9) Χρονική βάση: 1 ~ 9999s

10) Μόνωση μεταξύ του κυκλώματος τάσης εναντίον του τρέχοντος κυκλώματος, μεταξύ των κυκλωμάτων εναντίον της γης: ≥ 5MΩ

11) Παροχή ηλεκτρικού ρεύματος: 240V ή 3×240V/415V±10%, 50/60Hz±10%

12) Περιβαλλοντικές συνθήκες: Θερμοκρασία 50 Γ ~ 400 Γ

13) Σχετική υγρασία: μέχρι 90%

Τριφασικός μετρητής αναφοράς

1. Κατηγορία ακρίβειας: 0,05 ή 0,02

2. Μέτρηση των σειρών & της ακρίβειας

3. Παραγωγή σφυγμού

Παραγωγή ενεργειακής ώθησης

Συχνότητα ώθησης: FH=CH.P/3600 (HZ) FL=FH/10000 (HZ)

Επίπεδο παραγωγής: TTL

Πίνακας της σταθεράς (για κάθε εσωτερική τάση/την τρέχουσα σειρά)

4. Επίδειξη (6 ψηφία): τάση, τρέχουσα, ενεργός/αντιδραστική/φαινόμενη ισχύς, παράγοντας ισχύος, γωνία φάσης, συχνότητα,

    κυματοειδές, διανυσματικό διάγραμμα, αρμονική ανάλυση… κ.λπ.

5. Διεπαφή: Rs-232 ή/και rs-485

6. Παροχή ηλεκτρικού ρεύματος: 240V±15%, 50Hz/60HZ±5%, κατανάλωση ισχύος: ~ 20VA

7. Εργασιακό περιβάλλον

    Θερμοκρασία: 50 Γ ~ 400 Γ Σχετική υγρασία: Non-corrosive αέρια ≤ 90%

8. Βάρος: ~ 7.5kgs

Διαμορφώσεις ραφιών μετρητών

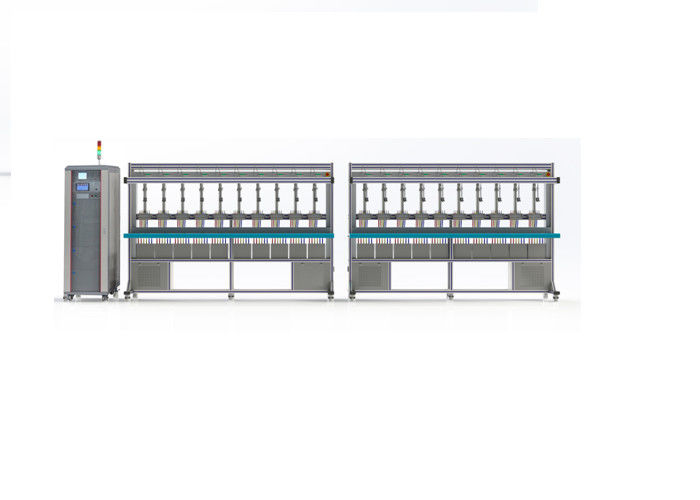

Τριφασικά ράφια δοκιμής (20 θέσεις, δύο ράφια, μια σειρά)

Τριφασικό ράφι δοκιμής

Αριθμός θέσεων: 20 (6, 8,10, 12, 16, 32, 40 επίσης διαθέσιμα για την επιλογή)

Διακόπτης στάσεων δύο έκτακτης ανάγκης

Κάθε θέση αποτελείται από: 1 QCD 6 καρφώνει + 1 κεφάλι ανίχνευσης + μοντάρισμα 1 μέτρου

+ 1 οπτικός έλεγχος RS/232/485+1 (ανάγνωση μετρητών DLMS) + λιμένας επικοινωνίας + 1 επίδειξη λάθους (4,5 ψηφία)

+1 λιμένας σφυγμού BNC + 1 ΕΠΑΝΑΡΥΘΜΙΣΜΈΝΟ κουμπί + 1 σύνολο των ICT τάσης cables+1

Παροχή για τη βαθμολόγηση του τυποποιημένου μετρητή ενάντια στα υψηλότερου επιπέδου πρότυπα

Ένας τμηματικός κεντρικός υπολογιστής

Απομονωμένη προδιαγραφή τρεχόντων μετασχηματιστών (ICT):

Κατηγορία ακρίβειας: 0,01% (0.5c-1-0.5L)

Τρέχουσα αναλογία: 1:1 (1mA-120A)

Τρέχουσα παραγωγή: 3* (0.001-120) Α (και αρχικός και δευτεροβάθμιος)
