| απόσταση δοκιμής: | 30KM | Βάθος δοκιμής: | 210m |
|---|---|---|---|
| Μετρήστε την ακρίβεια: | 1% | Εφαρμόσιμη τάση: | μέχρι 32KV |
| Επισημαίνω: | 32KV εξοπλισμός δοκιμής υψηλής τάσης,1% εξοπλισμός δοκιμής υψηλής τάσης,10m μηχανή εντοπιστών ελαττωμάτων καλωδίων |
||
Σύστημα θέσης ελαττωμάτων καλωδίων 0-8KV 0-16KV 0-32KV
Ι. λειτουργία
Ανιχνεύστε τα κύρια ελαττώματα μόνωσης των καλωδίων τροφοδοσίας της κατηγορίας τάσης επάνω σε to32kV βαθμολογήστε το μήκος καλωδίων ακριβώς
ανιχνεύστε την κατεύθυνση και το βάθος ενταφιασμών καλωδίων.
ΙΙ. διαμόρφωση

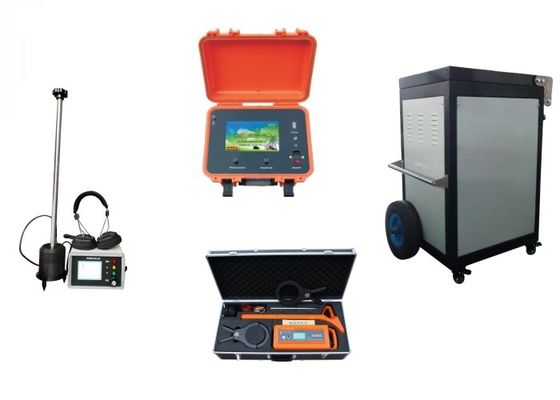

| Σύστημα θέσης ελαττωμάτων καλωδίων | Όνομα | Πρότυπο | QTY |
| TDR | XHGG501C | 1 | |
| Δείκτης καρφιτσών | XHDD503K | 1 | |
| Ανιχνευτής διαδρομών καλωδίων | XHGX507 | 1 | |
| Γεννήτρια υψηλής τάσης | XHHV532-4C | 1 |
ΙΙΙ. κύρια τεχνικά στοιχεία
1) Λειτουργικό σύστημα παραθύρων, τρόπος λειτουργίας αφής, ασύρματη ειδική σε απευθείας σύνδεση καθοδήγηση, επιστημονικό καλώδιο
διαχείριση, σε πραγματικό χρόνο παραγωγή εκθέσεων 10 σφυγμός 10 ανάλυση superposition ανάφλεξης πυρκαγιάς ενσωματωμένη λειτουργία
οδηγίες, στοιχεία καλωδίων, μετρημένες περιπτώσεις.
2) Λειτουργία συστημάτων: μέτρηση απόστασης ελαττωμάτων, θέση σημείου ελαττωμάτων, έλεγχος ταχύτητας διάδοσης, πορεία καλωδίων
αναζήτηση, θαμμένη ανίχνευση βάθους, κ.λπ.
3) Μέθοδοι δοκιμής: χαμηλής τάσης σφυγμός, μέθοδος ανάφλεξης πυρκαγιάς, ακουστική μέθοδος, ακουστικός-μαγνητικός συγχρονισμός
μέθοδος, μέθοδος κοιλάδων, μέγιστη μέθοδος, ηλεκτρομαγνητική μέθοδος επαγωγής, κ.λπ.
4) Έλεγχος επίδειξης: Ελεγκτής λάμψης: έλεγχος ένας-μηχανών βιομηχανικός-βαθμού 8 ίντσας, ενσωματωμένη ΣΥΝΕΧΉΣ δύναμη 12V/7Ah
ο ανεφοδιασμός, μπορεί να λειτουργήσει συνεχώς για 8 ώρες άλλος ελέγχεται από το single-chip μικροϋπολογιστή,
επιτραπέζια επίδειξη δεικτών
| Σειρά δοκιμής | |
| απόσταση δοκιμής | 30km |
| βάθος ανίχνευσης | 210m |
| Ακρίβεια μέτρησης | |
| τραχύ λάθος μέτρησης | ±10m (απόλυτη αξία) ή 1% |
| Συχνότητα δειγματοληψίας | 100MHz |
| ελάχιστο ψήφισμα | 0.5m (100m/us) |
| Δειγματοληπτική μέθοδος: | Η πλήρως αυτόματη συνεχής δειγματοληψία, δεν χάνει ποτέ οποιοδήποτε ενιαίο κυματοειδές απαλλαγής |
| Σφυγμός χαμηλής τάσης | Πλάτος: 0.1uS και εύρος 2uS: 100Vpp |
| Δύναμη παραγωγής | δύναμη πορειών: 10W, δύναμη αντίκτυπου: 0 ~ 200W |
| Υψηλή τάση αντίκτυπου | 0~8KV 0~16KV 0~32KV |
| Ρεύμα βραχυκυκλώματος | 0 ~ 320mA |
| Έγκαυμα μέσω της δύναμης | 0 ~ 2450J |
IV. εισαγωγή κάθε μέρους
1. TDR
Εισαγωγή
Λειτουργικό σύστημα παραθύρων, τρόπος λειτουργίας αφής, ασύρματη ειδική σε απευθείας σύνδεση καθοδήγηση, επιστημονικό καλώδιο
διαχείριση, σε πραγματικό χρόνο παραγωγή εκθέσεων 10 σφυγμός 10 ανάλυση superposition κυμάτων ανάφλεξης πυρκαγιάς ενσωματωμένος
οδηγίες λειτουργίας, στοιχεία καλωδίων, μετρημένες περιπτώσεις, κ.λπ.
Με την έκταση, τη μέτρηση ταχύτητας, τη διαχείριση καλωδίων και άλλη
Λειτουργίες
100MHz συχνότητα δειγματοληψίας, ελάχιστο ψήφισμα 0.5m (100m/us)
Η πλήρως αυτόματη συνεχής δειγματοληψία, δεν χάνει ποτέ οποιοδήποτε κυματοειδές απαλλαγής
Μέθοδος δοκιμής: μέθοδος ανάφλεξης πυρκαγιάς, μέθοδος σφυγμού χαμηλής πίεσης, πολλαπλάσια μέθοδος ανάλυσης κυματοειδούς
Κύριες προδιαγραφές:
| Εύρος σφυγμού | 100Vpp |
| Πλάτος σφυγμού | 0.1uS και 2uS |
| Μέτρηση της απόστασης | Smax: 30km |
| Smin: 15m | |
| Λάθος μέτρησης | τραχύ απόλυτο σφάλμα μέτρησης: ±10m |
| χονδροειδές σχετικό λάθος μέτρησης: ±1% (DL/T849.1-2004 δεν διευκρινίζει όχι περισσότερους από ± (1% Λ + 20) μ όπου: Το Λ είναι το μήκος καλωδίων) | |
| Τρόπος παροχής ηλεκτρικού ρεύματος | η ενσωματωμένη παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 12V/7Ah, μπορεί να λειτουργήσει συνεχώς για 6 ώρες ή την εξωτερική παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 220V 50Hz |
2. PinpointerMC-33
Χρήση: Εργασία με τη γεννήτρια υψηλής τάσης για να καθορίσει την ακριβή θέση του σημείου ελαττωμάτων, δηλ.,
για να ολοκληρώσει την ακριβή υποχρέωση προσδιορισμού θέσης μέσα στην τραχιά σειρά μέτρησης του σημείου ελαττωμάτων καλωδίων.
Αποτελεσθείτε από:
Μηχανή οικοδεσποτών, ακουστικός και ηλεκτρομαγνητικός σύγχρονος αισθητήρας, αντιθορυβικοί ακουστικό και φορτιστής
Λειτουργία και δείκτης
1) Τα ακουστικά κύματα και τα ηλεκτρομαγνητικά κύματα παρήγαγαν πότε το σημείο ελαττωμάτων απαλλάσσεται μπορεί να είναι
συγχρόνως λαμβανόμενος για να καθορίσει τη θέση του σημείου ελαττωμάτων καλωδίων.
2) ακουστική και μαγνητική σύγχρονη ακριβής λειτουργία
Ακουστική ζώνη σημάτων: κεντρική συχνότητα 400Hz, βάθος ζωνών: 200Hz
Σήμα: 80dB
Ακριβής ακρίβεια: 0.1m
3) Παροχή ηλεκτρικού ρεύματος
Μπαταρία: ενσωματωμένη μπαταρία λίθιου, ονομαστική τάση: 7.4V, ικανότητα: 3000AH
Κατανάλωση: 300mA, απασχοληθείτε συνεχώς στις χρονικές >9 ώρες
4) επίδειξη: 320 X 240 LCD
5) Όρος εργασίας: θερμοκρασία: -10℃-40℃, υγρασία: 5-90%RH, γεωγραφικό πλάτος<4500m>
Ανιχνευτής διαδρομών καλωδίων
Χρήση: Ο μετρητής πορειών καλωδίων είναι ένα ειδικό όργανο για ακριβώς να ανιχνεύσει τη θέση και το βάθος θαμμένος
καλώδιο σε μια ορισμένη σειρά η ανίχνευση πορειών ολοκληρώνεται από το δέκτη σημάτων γεννητριών και πορειών σημάτων πορειών
(μετρητής σταθερών σημείων ελαττωμάτων καλωδίων) Η συνεργασία μεταξύ των δύο χρήσεων η λειτουργία που εντοπίζει ακριβώς
η πορεία καλωδίων μέσα στο κατά προσέγγιση καλώδιο που ενσωματώνει τη σειρά.
Κύρια σύνθεση
Η ανίχνευση πορειών αποτελείται κυρίως από τη γεννήτρια σημάτων πορειών και το δέκτη
Παράμετρος δεικτών
| Δέκτης | ||
| Συχνότητα εργασίας |
Χαμηλής συχνότητας (815hz), μέση συχνότητα (8kHz), υψηλή συχνότητα (33kHz), ραδιοσυχνότητα (83Khz), 50Hz
|
|
| Εναέριος τρόπος |
κοιλάδα κυμάτων (μηδέν τρόπος), μέγιστη μέθοδος κυμάτων (μέγιστος τρόπος), μέθοδος τάσης βημάτων και τρέχουσα μέθοδος σφιγκτηρών (ένα πλαίσιο) |
|
| Τρόπος εργασίας | συνεχίστε το τετραγωνικό σήμα κυμάτων | |
| Δύναμη σημάτων | διάγραμμα σκαλών, ψηφιακή σειρά 0-999 | |
| Έλεγχος κέρδους | χειρωνακτική ρύθμιση, δυναμική περιοχή: 100dB | |
| Ανιχνεύστε το βάθος | μέγιστο βάθος >5m | |
| Το μέγιστο ανιχνεύει την απόσταση | 30km | |
| Μέτρηση βάθους | το μέγιστο ανιχνεύει 10m | |
| Ακρίβεια: χαμηλής συχνότητας | ± (1-5) συχνότητα radia %≤2.5m: ± (5-12) %≤2.5m | |
| γεννήτρια σημάτων πορειών | ||
| Συχνότητα εργασίας |
χαμηλής συχνότητας (815hz), μέση συχνότητα (8kHz), υψηλή συχνότητα (33kHz), ραδιοσυχνότητα (83Khz)
|
|
| Τρόπος εργασίας |
άμεσος-σύνδεση, μέθοδος συζεύξεων (μέθοδος σφιγκτηρών), μέθοδος επαγωγής |
|
| φορτίο | 5 Ω-3000 Ω | |
| Επίδειξη σύνθετης αντίστασης | 5 ψηφία | |
| υπερθέρμανση και υπερχείλιση | αυτόματη προστασία | |
| παραγωγή δύναμης | χαμηλός, μέσος και υψηλός | |
4. Γεννήτριαυψηλής τάσης
Η συσκευή ενσωματώνει μια ΣΥΝΕΧΗ υψηλής τάσεως πηγή, ένας πυκνωτής αποθήκευσης, μια συσκευή σφαιρών απαλλαγής, ένας αυτόματος
συσκευή απαλλαγής, και ένας ελεγκτής ελαττωμάτων καλωδίων σε ένα πειραματικό όργανο υψηλών σημείων κάρρο-τύπων. Η συσκευή
εντελώς λύνει τα προβλήματα της ευκολίας, της φορητότητας, της ασφάλειας και της αξιοπιστίας της παραδοσιακής πειραματικής συσκευής.
Το όργανο υιοθετεί τα μεγάλης ακρίβειας, ειδικά υψηλής τάσεως ηλεκτρονικά τμήματα υψηλός-σταθερότητας και υψηλής συχνότητας
υψηλής τάσεως τεχνολογία για να καταστήσει ολόκληρη τη δομή απλή. Προκειμένου να συντηρηθεί η συνήθεια της χρησιμοποίησης του μετασχηματιστή
και το λειτουργούν κιβώτιο για να παραγάγει τη ΣΥΝΕΧΗ υψηλή τάση, η γεννήτρια σφυγμού υιοθετεί την εξανθρωπισμένη λειτουργία σχεδίου
ο τρόπος και ενσωματώνει το αξιόπιστο σχέδιο κυκλωμάτων μικροϋπολογιστών. Ασφαλής και αξιόπιστος, οπτικά διαισθητικός. Πραγματικά προσκρούστε στον αντίκτυπο
από μη κακό, αλλά και ασκεί τον αυτόματο αντίκτυπο συγχρονισμού, χειρωνακτικές επίδραση και την αντίσταση πίεσης. Είναι εξανθρωπισμένος
εξοπλισμός υψηλής τάσης ΣΥΝΕΧΟΥΣ αντίκτυπου τύπων καροτσακιών μέσα
Είναι το ιδανικό προϊόν για την ανίχνευση ελαττωμάτων καλωδίου τροφοδοσίας μας.
τα κύρια χαρακτηριστικά απόδοσης:
★ Η παραγωγή σφυγμού υψηλής τάσης είναι ομοιόμορφη και ελέγξιμη
★ Με μια διπλή επίδειξη δεικτών 1,5 επιπέδων ρευμάτων και τάσης, διαισθητικός και σαφής, η διαδικασία απαλλαγής αντίκτυπου είναι σαφής με μια ματιά
★ Υψηλής τάσεως δευτερεύουσα μέτρηση τάσης, ακριβής σε πραγματικό - χρόνος
★ Με μηά προστασία έναρξης, ασφαλής και αξιόπιστος
★ Το μοναδικό υψηλής τάσεως σχέδιο μέτρησης, στο κράτος στάσεων, θα απαλλάξει αυτόματα την εσωτερική ικανότητα της συσκευής
★ Ο χρόνος απαλλαγής μπορεί να επιλεχτεί μεταξύ του συγχρονισμού και του χειρωνακτικού τρόπου
★ Με το συνεχές ρεύμα αντισταθείτε τη λειτουργία τάσης
★ Εσωτερικά εγκατεστημένης μεγάλης ακρίβειας ενότητα κυματοειδούς δειγματοληψίας ελαττωμάτων καλωδίων δοκιμής
★ Φιλικό προς το χρήστη καροτσάκι σχεδίου για την εύκολη μετακίνηση.
Κύριος τεχνικός δείκτης:
| Υψηλή τάση αντίκτυπου | 0~8KV 0~16KV 0~32KV ΠΡΟΑΙΡΕΤΙΚΌ |
| Μερική πίεση υψηλής τάσης |
ακρίβεια τάσης 1,5
|
| Ενσωματωμένος πυκνωτής |
64/16/4μF
|
| Δύναμη απαλλαγής | 2450J |
| χρόνος αντίκτυπου | αυτόματος αντίκτυπος για περίπου 5 δευτερόλεπτα, χειρωνακτικός χρόνος ελέγχου |
| Δύναμη αντίκτυπου | 2KVA |
| Όγκος | 580L × 370W × 1080H |
| Βάρος | όχι περισσότεροι από 125KG (4uF) |
| Λειτουργώντας παροχή ηλεκτρικού ρεύματος | Εναλλασσόμενο ρεύμα 220V±10% 50Hz±2Hz |
| Περιβαλλοντική θερμοκρασία | -20~+50°C |
