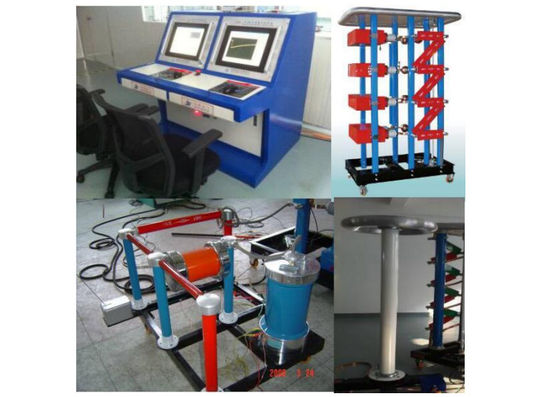

1.0% εξοπλισμός δοκιμής υψηλής τάσης, σύστημα δοκιμής τάσης ώθησης 30KJ

HV σύστημα cdjs-300-30 δοκιμής τάσης ώθησης

1) Χρησιμοποιημένος για lightening δοκιμής την ώθηση αντισταθείτε την τάση των ηλεκτρικών καλωδίων και των εξαρτημάτων, μονωτές,

    μετασχηματιστές δύναμης, κ.λπ…

2) Τάση απαλλαγής δοκιμής (ονομαστική τάση ώθησης): ±300KV

3) Ρυθμίζοντας ακρίβεια: 0.1KV

4) Έλεγχος PLC, βιομηχανικός υπολογιστής ελέγχου, ισχυρή μονάδα μέτρησης παλμογράφων

5) Εκτιμημένη ενέργεια: 30KJ

6) Εκτιμημένη ικανότητα της συσκευής ΣΥΝΕΧΟΥΣ χρέωσης: 5kVA

7) Με τη λειτουργία ώθησης

Συμπερίληψη συστημάτων

Γενικό χαρακτηριστικό γνώρισμα & τεχνική παράμετρος

1) Χρησιμοποιημένος για να εξετάσει την ώθηση αστραπής αντισταθείτε την τάση των ηλεκτρικών καλωδίων και των εξαρτημάτων, μονωτές,

    μετασχηματιστές δύναμης, κ.λπ…

2) Συνολική τάση απαλλαγής (ονομαστική τάση ώθησης): ± 300 kV

3) Ονομαστική ενέργεια: 30 KJ

4) Κυματοειδές τάσης: µS 1.2/50

5) Αβεβαιότητα της τάσης χρέωσης: <>

6) Χρόνος λειτουργίας: 90 δευτερόλεπτα που χρησιμοποιούνται για την υψηλή τάση > 2/3 * ονομαστική τάση 45 δευτερόλεπτα που χρησιμοποιούνται για

Ivg-300/30 σώμα γεννητριών τάσης ώθησης

1) Συνολική τάση απαλλαγής: ± 300 kV

2) Εκτιμημένη ενέργεια: 30kJ

3) Εκτιμημένη τάση 1 απαλλαγής στάδιο: 100 kV

4) Κυματοειδές τάσης: µS 1.2/50

5) Μπροστινός χρόνος κυμάτων: 1.2±30%μs

6) Χρόνος κυμάτων ουρών: 50±20%μs, ταλάντωση στην αιχμή να μην υπερβεί 5% του εύρους

7) Στάδιο: 3

8) Σκηνική ικανότητα: 2.0 µF/100kV

9) Ικανότητα φορτίων: 300pF-3000pF

Lgr-100 συσκευή ΣΥΝΕΧΟΥΣ χρέωσης

1) Υιοθέτηση ενός προσανατολισμένου προς τη μηχανή ρυθμιστή για να ρυθμίσει την τάση χρέωσης

2) Εύκολος να λειτουργήσει και τάση δαπανών

3) Εκτιμημένη ικανότητα: 5kVA

4) Εκτιμημένη τάση: 50kV/200V

Χρώμιο-300 αδύνατος διαιρέτης τάσης απόσβεσης

1) Ονομαστική τάση: ± 300 kV

2) Εκτιμημένη ικανότητα: 300 pF

3) Τετραγωνική απάντηση κυμάτων: Tα ≤ 100nS

4) Πέρα από το βλαστό: β ≤ 20%

5) Αβεβαιότητα του παράγοντα διαίρεσης: Kε ≤ 1,0%

6) Αποτελεσθείτε από τον πυκνωτή και με την αυλάκωση διεπαφών ράβδων βραχυκυκλώματος στη φλάντζα πυκνωτών.

7) Ο υγρότερος αντιστάτης υιοθετεί το πολυ-τμήμα διανεμημένο και ο πυκνωτής είναι δομή μη-αυτεπαγωγής.

8) Ο βραχίονας της LV αποτελείται από τους μονολιθικούς πυκνωτές μη-επαγωγής παράλληλα.

Igcs-300 σύστημα ελέγχου τάσης ώθησης

1) Περιλάβετε από το βιομηχανικό υπολογιστή ελέγχου, PLC, ευφυής σταθερή τρέχουσα ρυθμίζοντας συσκευή, σφυγμός ανάφλεξης

    ενισχυτής, γραφείο λειτουργίας PLC, κάρτα συλλογής δεδομένων, εκτυπωτής.

2) Επικοινωνία με το PLC από τη οπτική ίνα

3) Επαγγελματικό λογισμικό στο πρόγραμμα και το σχέδιο, εύκολα στη λειτουργία

4) Οι τρέχοντας παράμετροι και η μέτρηση του αποτελέσματος επιδεικνύονται στη οθόνη υπολογιστή στο ψηφίο άμεσα

5) Οι τοποθετήσεις, η λειτουργία, μετρώντας τις παραμέτρους και η ανάλυση διαγραμμάτων μπορούν να ολοκληρωθούν στον υπολογιστή

6) Με τον αυτόματο έλεγχο υπολογιστών και το χειρωνακτικό έλεγχο έκτακτης ανάγκης

7) Σύστημα μέτρησης με τον ψηφιακό παλμογράφο tds-2012C

8) Με δύο μεμονωμένα κανάλια μέτρου στον παλμογράφο

9) Ισχυρό λογισμικό μέτρησης (λογισμικό δοκιμής συστημάτων ATS)

10) Θέτοντας σειρά τάσης χρέωσης: 0.0~100kV

11) Τάση εργασίας: 10.0~100kV

12) Ρυθμίζοντας ακρίβεια: 0.1kV

13) Αστάθεια της τάσης χρέωσης: ≤±0.5%

14) Επιταχύνω τη χρονική θέτοντας σειρά τάσης: 30~190s με τη ρυθμίζοντας ακρίβεια 1s, καθυστέρηση συναγερμών 2s.

15) Χρονική θέτοντας σειρά δοκιμής: 0~99times με τη ρυθμίζοντας ακρίβεια 1 χρόνου

16) Οθόνη επίδειξης: 17» LCD

Ψηφιακό σύστημα μέτρου παλμογράφων TDS 2012C

1) Κανάλια: Διπλάσιο

2) Εύρος ζώνης: 100MHz

3) Ποσοστό δειγματοληψίας: 1.25Gs/s

4) Κάθετο ψήφισμα: 9 μπιτ

5) Επίδειξη: Ζωηρόχρωμος

6) Κάθετη ακρίβεια: ± 2%

7) Οριζόντια ακρίβεια: ± 0,01%

8) Λειτουργία ώθησης: η προ-ώθηση και η ώθηση σημάτων και επιβάλλουν την ώθηση

9) Σειρά τάσης: 200mV - μέγιστος-αιχμή 800V (με τον έλεγχο υψηλής τάσης)

Ανταλλακτικά και εξαρτήματα

1) Απαλλαγή ασφάλειας που στηρίζει τον πάσσαλο χαλκού: 2m

2) Χάλκινο καλώδιο πλεξουδών: 5 μ

3) Απαλλαγή ασφάλειας που στηρίζει το χάλκινο καλώδιο: 40 μ

4) Καλώδιο τροφοδοσίας, καλώδιο ελέγχων και καλώδιο ελέγχου.

5) Κεφάλι κυμάτων, ουρά κυμάτων, αντίσταση χρέωσης (ποσό: 12pcs)

6) Σύστημα εσωτερικού ελέγχου, παροχή ηλεκτρικού ρεύματος, γραμμές σημάτων (πλήρεις)

7) Σώμα-μετριάζοντας διαιρέτης υψηλής τάσης, προϊόν σώμα-δοκιμής (πλήρες)

8) Έλεγχος με τους εφεδρικούς ηλεκτρονόμους, θρυαλλίδα - 5pcs

9) Υποστήριξη των προδιαγραφών και του ποιοτικού πιστοποιητικού

10) Αρχές η έκθεση δοκιμής

11) Μετασχηματιστής ανεφοδιασμού απομόνωσης (DIST-5kVA/380/220 50Hz): Αποτρέψτε την πλάτη δύναμης - 1 σύνολο

12) Γεννήτρια σφυγμού ανάφλεξης (amf-10) - 1 σύνολο

13) Εκτυπωτής A4 - 1 σύνολο
