| επίδειξη: | Μεγάλο LCD, οθόνη αφής | Εφαρμογή: | Εργαστήριο & εργοτάξιο |
|---|---|---|---|
| Ακρίβεια: | 0,02 | Συχνότητα: | 40-70Hz |
| Γωνία φάσης: | 0-360deg. | Αρμονικός: | 2 σε 51times |
| Τρέχουσα σειρά: | 1mA-120A | Σειρά τάσης: | 1-576V |
| Επισημαίνω: | 576V εξοπλισμός δοκιμής ενεργειακών μετρητών,εξοπλισμός δοκιμής ενεργειακών μετρητών 576V 20VA,Μεγάλος μετρητής αναφοράς LCD 576V |
||

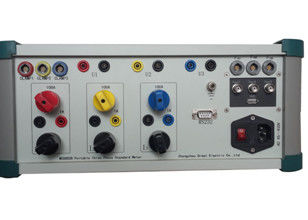

Φορητός τριφασικός τυποποιημένος μετρητής MCSB03B αναφοράς
1) Μικρά μέγεθος και βάρος
2) Χρησιμοποιημένος στο εργαστήριο ή το εργοτάξιο
3) Εργασία ως τυποποιημένο μετρητή και διακριβωτής στο εργοτάξιο ή το εργαστήριο
4) Επίδειξη LCD
5) Κατηγορία ακρίβειας: 0,05 ή 0,02 (προαιρετικός)
6) Μέτρηση της σειράς: 3* (1V-576V)/3* (1mA-120A)
7) Η δύναμη και η ενέργεια εξετάζουν, απαιτούν τη δοκιμή, το φορτίο & την αναλογία δοκιμή, δοκιμή φορτίων PT, δοκιμή CT πινάκων
8) Προαιρετικός για τη ΣΥΝΕΧΗ μέτρηση για τη δοκιμή μετατροπέων
Τεχνικός δείκτης
| Σειρά ανεφοδιασμού κεντρικών αγωγών | 45-450V, 45-65Hz |
| Κατανάλωση ισχύος | Ανώτατο 20VA |
| Επιρροή από την εξωτερική παροχή ηλεκτρικού ρεύματος στο αποτέλεσμα της δοκιμής | ≤0.005% όταν αλλαγή 10% |
| Θερμοκρασία εργασίας | -10 °C….+50°C |
| Temp. Αποδοτικότητα κοβαλτίου |
≤0.0025%/°C +10°C σε +40°C ≤0.0050%/°C -10°C σε +50°C |
| Φάσμα συχνότητας | 45… 70Hz |
| Η επιρροή από εξωτερικό μαγνητίζει τον τομέα | ≤ 0.07% το /0.5mT |
| Χρονική βάση | 1-99s |
| Τρέχουσα δοκιμή | |
|
Άμεσος τρόπος
Σειρά: 1mA-120A Ψήφισμα επίδειξης: 6 έγκυρα ψηφία Λάθος μέτρησης: ≤ ± 0,02% 10mA… 120A ≤ 0,02% έως 0,05% 1mA σε 10mA |
Τρόπος σφιγκτηρών
Σειρά: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (προαιρετικό) Ψήφισμα επίδειξης: 6 έγκυρα ψηφία Λάθος μέτρησης: ≤0.2% |
| Δοκιμή τάσης | |
| Σειρά | 1V….576V |
| Ψήφισμα επίδειξης | 6 έγκυρα ψηφία |
| Λάθος μέτρησης |
≤ ± 0,02% (30V… 560V)
|
Μέτρηση φορτίων |
|
| Σειρά τάσης | 0V… 5V |
| Σειρά επίδειξης | 0.000mv… 5.000v |
| Λάθος μέτρησης | ≤ ± 1.0% |
| Μέτρηση δύναμης (ενεργός, αντιδραστικός, προφανής) | |||
| Λάθος: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, χρονικό 2-21 αρμονικό κύμα) | |||
| ΣΥΝΕΧΗΣ μέτρηση | |||
| Σειρά | 0 ..... ± 20 μΑ | 0V… ± 10V | |
| λάθος | Ε <> | Ε <> | |
| Σειρά επίδειξης | 0,00 μΑ… 20,00 μΑ | 0.000V….10.000V | |
| Λάθος ενεργειακής μέτρησης | |||
|
Ενεργός & προφανής: 0,02% (άμεσος τρόπος) & 0,2% (τρόπος σφιγκτηρών) Αντιδραστικός: 0,04% (άμεσος τρόπος) & 0,4% (τρόπος σφιγκτηρών) |
|||
| Μέτρηση παράγοντα δύναμης | |||
| Λάθος | Ε ≤ ± 0,0002 | ||
| Σειρά επίδειξης | -1.00000….+ 1.00000 | ||
| Ψήφισμα | 0,010 | ||
| Μέτρηση συχνότητας | |||
| Λάθος | ±0.005%RD | ||
| Σειρά | 40-70HZ | ||
| Σειρά επίδειξης | 40.0000HZ σε 69.9990HZ | ||
| Αρμονική ικανοποιημένη μέτρηση | |||
| Χρόνοι | 2 – 51times | ||
| Λάθος | ±10%RD±0.1% | ||
Χαρακτηριστικά γνωρίσματα
1) Μπορέστε να χρησιμοποιηθείτε ως τυποποιημένος μετρητής στο εργαστήριο επίσης μπορεί να χρησιμοποιηθεί ως φορητός μετρητής αναφοράς
εργοτάξιο για να εξετάσει τον ενεργειακό μετρητή.
2) Μπορέστε να εξετάσετε το λάθος των διάφορα ενιαία ή τριφασικά electromechnical ή ηλεκτρονικά μετρητών, HT & του ΥΠΟΛΟΧΑΓΟΎ μετρητές.
3) Μεγάλη επίδειξη LCD και με την οθόνη αφής για να λειτουργήσει και να θέσει τις παραμέτρους
4) Μπορέστε να κάνετε την αναλογία CT & τη δοκιμή φορτίων, τη δοκιμή πινάκων, τη δοκιμή απαίτησης και τη δοκιμή φορτίων PT
5) CT/PT η αναλογία μπορεί να είναι πολλαπλάσια με τη σταθερά μετρητών κατά κάνοντας τη δοκιμή πινάκων
6) Προαιρετικός για τη ΣΥΝΕΧΗ μέτρηση για τη δοκιμή του μετατροπέα. .etc
7) Μπορέστε να μετρήσετε τη σταθερότητα της τάσης, του ρεύματος, της ισχύος, της ασυμμετρίας της τάσης και του τρέχοντος εύρους μέσα
τριφασικά κυκλώματα, ανισορροπία της τάσης και ρεύμα στα τριφασικά κυκλώματα, ασυμμετρία της φάσης.
8) Με τρεις λιμένες για τους σφυγμούς στην παραγωγή και την εισαγωγή
9) Μπορέστε να αναλύσετε τις αρμονικές της τάσης και τρέχων, 2-51 φορές
10) Με την αποθήκευση η λειτουργία, μπορεί να αποθηκεύσει περισσότερο από τα αρχεία δοκιμής 500pcs
11) Με το λιμένα RS232 και USB στην επικοινωνία με τον υπολογιστή
12) Μπορέστε να επιδείξετε το διανυσματικό διάγραμμα, κυματοειδές, αρμονική ανάλυση, υπολογισμός διαστρεβλώσεων, φάσμα συχνότητας,
εύρος & content&phase της αρμονικής
13) Μπορέστε να εξετάσει και να επιδείξετε στιγμιαία:
Ενεργός, αντιδραστική και προφανής ενέργεια κάθε φάσης και συνόλου
Ρεύμα, τάση, συχνότητα, γωνία φάσης μεταξύ της τάσης και ρεύμα
Ενεργός δύναμη κάθε φάσης και συνόλου (βασικό wave+harmonic)
Αντιδραστική δύναμη κάθε φάσης και συνόλου
Φαινόμενη δύναμη κάθε φάσης και συνόλου
Παράγοντας δύναμης κάθε φάσης και συνόλου
Ακολουθία φάσης
Ημερομηνία και χρόνος
14) Με την τάση, πέρα από την τρέχουσα προστασία
15) Βάρος: περ. 7.5kgs
Εξαρτήματα
Τάση & τρέχον καλώδιο
Καλώδιο επικοινωνίας
Σκοινί δύναμης
Ο σφιγκτήρας ένα σύνολο (10A ή 100A), 300A, 500A, 1000A ή 3000A μπορεί να είναι προαιρετικός….
Οπτικός αισθητήρας
Καλώδιο σφυγμού
Άλλα απαραίτητα εξαρτήματα για να ολοκληρώσει τη δοκιμή
