| Τυποποιημένη κατηγορία: | 0,02, 0,05 | Τάση παραγωγής: | 30-300V |
|---|---|---|---|
| Τρέχουσα σειρά: | 1mA-120A | Σταθερότητα παραγωγής: | καλύτερα από 0,05% |
| Διαστρέβλωση παραγωγής: | <0> | Εφαρμογή: | εργαστήριο, εργοτάξιο |
| Επισημαίνω: | εξοπλισμός βαθμολόγησης ενεργειακών μετρητών 300V 0,05%,300V εξοπλισμός βαθμολόγησης ενεργειακών μετρητών |
||

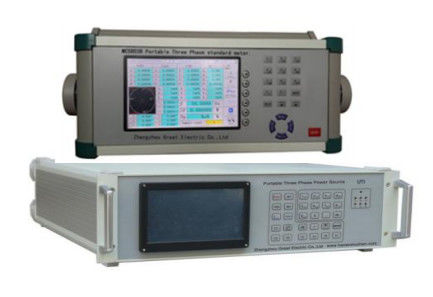

Φορητό τριφασικό σύστημα mcsb-UTI δοκιμής μετρητών
Συμπερίληψη του μέρους
1) Τυποποιημένος μετρητής
2) Φανταστική πηγή ισχύος φορτίων
3) Καλώδια δοκιμής
4) Οπτικός αισθητήρας
5) Καλώδιο επικοινωνίας
6) Λογισμικό PC
7) Σκοινί δύναμης
Τυποποιημένος μετρητής
1) Μικρά μέγεθος και βάρος
2) Χρησιμοποιημένος στο εργαστήριο ή το εργοτάξιο
3) Εργασία ως τυποποιημένο μετρητή και διακριβωτής στο εργοτάξιο ή το εργαστήριο
4) Επίδειξη LCD
5) Κατηγορία ακρίβειας: 0,05 ή 0,02 (προαιρετικός)
6) Μέτρηση της σειράς: 3* (1V-576V)/3* (1mA-120A)
7) Η δύναμη και η ενέργεια εξετάζουν, απαιτούν τη δοκιμή, το φορτίο & την αναλογία δοκιμή, δοκιμή φορτίων PT, δοκιμή CT πινάκων
8) Προαιρετικός για τη ΣΥΝΕΧΗ μέτρηση για τη δοκιμή μετατροπέων
Τεχνικός δείκτης
| Σειρά ανεφοδιασμού κεντρικών αγωγών | 45-450V, 45-65Hz |
| Κατανάλωση ισχύος | Ανώτατο 20VA |
| Επιρροή από την εξωτερική παροχή ηλεκτρικού ρεύματος στο αποτέλεσμα της δοκιμής | ≤0.005% όταν αλλαγή 10% |
| Θερμοκρασία εργασίας | -10 °C….+50°C |
| Temp. Αποδοτικότητα κοβαλτίου |
≤0.0025%/°C +10°C σε +40°C ≤0.0050%/°C -10°C σε +50°C |
| Φάσμα συχνότητας | 45… 70Hz |
| Η επιρροή από εξωτερικό μαγνητίζει τον τομέα | ≤ 0.07% το /0.5mT |
| Χρονική βάση | 1-99s |
| Τρέχουσα δοκιμή | |
|
Άμεσος τρόπος
Σειρά: 1mA-120A Ψήφισμα επίδειξης: 6 έγκυρα ψηφία Λάθος μέτρησης: ≤ ± 0,02% 10mA… 120A ≤ 0,02% έως 0,05% 1mA σε 10mA |
Τρόπος σφιγκτηρών
Σειρά: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (προαιρετικό) Ψήφισμα επίδειξης: 6 έγκυρα ψηφία Λάθος μέτρησης: ≤0.2% |
| Δοκιμή τάσης | |
| Σειρά | 1V….560V |
| Ψήφισμα επίδειξης | 6 έγκυρα ψηφία |
| Λάθος μέτρησης |
≤ ± 0,02% (30V… 560V)
|
Μέτρηση φορτίων |
|
| Σειρά τάσης | 0V… 5V |
| Σειρά επίδειξης | 0.000mv… 5.000v |
| Λάθος μέτρησης | ≤ ± 1.0% |
| Μέτρηση δύναμης (ενεργός, αντιδραστικός, προφανής) | |||
| Λάθος: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, χρονικό 2-21 αρμονικό κύμα) | |||
| ΣΥΝΕΧΗΣ μέτρηση | |||
| Σειρά | 0 ..... ± 20 μΑ | 0V… ± 10V | |
| λάθος | Ε <> | Ε <> | |
| Σειρά επίδειξης | 0,00 μΑ… 20,00 μΑ | 0.000V….10.000V | |
| Λάθος ενεργειακής μέτρησης | |||
|
Ενεργός & προφανής: 0,02% (άμεσος τρόπος) & 0,2% (τρόπος σφιγκτηρών) Αντιδραστικός: 0,04% (άμεσος τρόπος) & 0,4% (τρόπος σφιγκτηρών) |
|||
| Μέτρηση παράγοντα δύναμης | |||
| Λάθος | Ε ≤ ± 0,0002 | ||
| Σειρά επίδειξης | -1.00000….+ 1.00000 | ||
| Ψήφισμα | 0,010 | ||
| Μέτρηση συχνότητας | |||
| Λάθος | ±0.005%RD | ||
| Σειρά | 40-70HZ | ||
| Σειρά επίδειξης | 40.0000HZ σε 69.9990HZ | ||
| Αρμονική ικανοποιημένη μέτρηση | |||
| Χρόνοι | 2 – 51times | ||
| Λάθος | ±10%RD±0.1% | ||
Τυποποιημένη πηγή ισχύος
Τεχνικός δείκτης
| Διαμορφώστε το αριθ. | Uti-10 | Uti-100 |
| Περιγραφή | 1mA-12A, κατηγορία 0,05 ή 0,1 ακρίβειας | 1mA-120A, κατηγορία 0,05 ή 0,1 ακρίβειας |
| Τάση ανεφοδιασμού | Εναλλασσόμενο ρεύμα 85-282V, 47-63HZ | Εναλλασσόμενο ρεύμα 85-282V, 47-63HZ |
| Κατανάλωση ισχύος | 290VA | 450VA |
| Επιρροή της βοηθητικής τάσης | ≤0.005% στην παραλλαγή 10% | ≤0.005% στην παραλλαγή 10% |
| Διάσταση | 510*600*170mm | 510*600*170mm |
| Βάρος | 20KG | 27KG |
| Φάσμα συχνότητας | 45-69HZ | 45-69HZ |
| Ψήφισμα συχνότητας | 0.001HZ | 0.001HZ |
| Λάθος συχνότητας | Λιγότερο από 0.01HZ | Λιγότερο από 0.01HZ |
| Σειρά γωνίας φάσης | 0-359.99° | 0-359.99° |
| Ψήφισμα γωνίας φάσης | 0.001° | 0.001° |
| Λάθος γωνίας φάσης | 0.1° | 0.05° |
| Λιμένας επικοινωνίας | RS232 | RS232 |
| Σειρά (PN) | 30-300V | 30-300V |
| Δύναμη | 3*25VA | 3*30VA |
| Ψήφισμα επίδειξης | Έξι σημαντικά ψηφία | Έξι σημαντικά ψηφία |
| Ακρίβεια παραγωγής | 0,1% | 0,05% |
| Σταθερότητα παραγωγής | Καλύτερα από 0.05%/2min | Καλύτερα από 0.05%/2min |
| Διαστρέβλωση | Καλύτερα από 0,5% | Καλύτερα από 0,5% |
| Σειρά | 1mA-12A | 1mA-120A |
| Δύναμη | 3*25VA | 3*30VA |
| Ψήφισμα επίδειξης | Έξι σημαντικά ψηφία | Έξι σημαντικά ψηφία |
| Ακρίβεια παραγωγής | 0,1% | 0,05% |
| Σταθερότητα παραγωγής | Καλύτερα από 0.05%/2min | Καλύτερα από 0.05%/2min |
| Διαστρέβλωση | Καλύτερα από 0,5% | Καλύτερα από 0,5% |
| Θεμελιώδες φάσμα συχνότητας | 45-69HZ | 45-69HZ |
| Σειρά | 2-31$ες φορές | 2-31$ες φορές |
| Μέγιστο περιεχόμενο και στην τάση και στο τρέχον κύκλωμα | 40% | 40% |
| Ενεργός δύναμη | 0,1% | 0,05% |
| Αντιδραστική δύναμη | 0,2% | 0,1% |
| Φαινόμενη δύναμη | 0,1% | 0,05% |
| Παράγοντας δύναμης | 0,1% | 0,05% |
| Τάση | 0,1% | 0,05% |
| Τρέχων | 0,1% | 0,05% |
| Φάση | 0.1° | 0.05° |
Χαρακτηριστικά γνωρίσματα
1) Μπορέστε να χρησιμοποιηθείτε ανεξάρτητα ή μαζί με τον τυποποιημένο μετρητή
2) Με την επιλογή τρόπου μέτρησης συγκεκριμένα 3P3W, 3P4W και 1P2W
3) Πηγή ισχύος (CP): 0-360V/phase παραγωγής & 1mA-12A ή 120A/phase, ή εξαρτώνται από την απαίτηση πελατών
4) Γραμμικός ενισχυτής
5) Μπορέστε να είστε ανεξάρτητες σύνολο & παραγωγή κάθε τάσης & ρεύματος φάσης
6) Μπορέστε να θέσετε τη γωνία φάσης ανεξάρτητα
7) Αυτόματος έλεγχος από το λογισμικό PC
8) Χειρωνακτικός έλεγχος από την οθόνη αφής/το αριθμητικό πληκτρολόγιο
Χαρακτηριστικά γνωρίσματα συστημάτων
1) Μπορέστε να χρησιμοποιηθείτε στο εργαστήριο ή το εργοτάξιο
2) Μεγάλη επίδειξη LCD, λειτουργία οθόνης αφής
3) Μπορέστε να εξετάσετε τους διάφορους τύπους ενιαίων και τριφασικών eletromechanical και ηλεκτρονικών μετρητών
4) Μπορέστε βασικό λάθος μετρητών δοκιμής, δοκιμή πινάκων, δοκιμή απαίτησης, δοκιμή ερπυσμού, δοκιμή έναρξης, αναλογία CT, φορτίο CT, φορτίο PT,
ΣΥΝΕΧΗΣ μέτρηση (προαιρετική)… κ.λπ.
5) Αρμονική δοκιμή 2-31 φορές (σύστημα)
6) Μπορέστε να εξετάσετε και να επιδείξετε
a. Αληθινή αξία RMS της τάσης για κάθε φάση
b. Αληθινή αξία RMS φάση στη φάση της τάσης
c. Διαστρέβλωση αρμονικών σε κάθε φάση και συνολική αρμονική διαστρέβλωση
d. Ρεύμα φάσης
ε. γωνία φάσης μεταξύ των τάσεων
φ. γωνία φάσης μεταξύ της τάσης και του ρεύματος
g. Ενεργός, αντιδραστική και φαινόμενη δύναμη κάθε φάσης
h. Συνολικός παράγοντας δύναμης
Ι. συνολική ενεργός, αντιδραστική και φαινόμενη δύναμη
j. στιγμιαίος παράγοντας δύναμης για κάθε φάση
k. Συχνότητα
λ. διανυσματικό διάγραμμα
m. Ανάλυση και φάσμα Hamornic
7) Με αρκετή προστασία στο σχέδιο κυκλωμάτων
8) Φιλικό προς το χρήστη λογισμικό PC
