Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κατηγορία ακρίβειας: | 0,05 | Εφαρμογή: | Συγχωνεύοντας δοκιμή μονάδων |
|---|---|---|---|
| Συμβατική σειρά τάσης: | 0-120V | Συμβατική τρέχουσα δοκιμή: | 0-20A |
| Δοκιμή συχνότητας: | 45-65HZ | Ακρίβεια: | 0.002HZ |
| Ενεργός ακρίβεια δύναμης: | 0,05% | Αντιδραστική δύναμη: | 0,1% |
| Επισημαίνω: | 0.05% Substation Test Equipment,05% εξοπλισμός δοκιμής υποσταθμών,0.002HZ εξοπλισμός δοκιμής υποσταθμών |
||

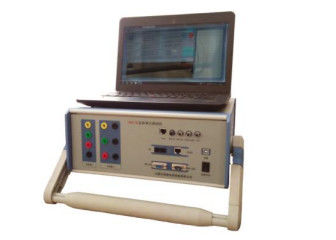

Συγχωνεύοντας σειρά συστημάτων MUE1 δοκιμής μονάδων
Έξυπνος ψηφιακός CT/VT δοκιμής υποσταθμών εξοπλισμού ελεγκτής μονάδων δοκιμής συγχωνεύοντας
Συμβατό σύστημα με iec61850-9-1, iec61850-9-2, iec61850-9-2LE, πρωτόκολλο iec60044-FT3
Τεχνικός δείκτης
| Κατηγορία ακρίβειας | 0,05 |
| Συμβατική δοκιμή τάσης | |
| Σειρά | 0-120V, που μετρούν τη σειρά 100V, 100/√3V |
| Διευθετήσιμες σειρά & ακρίβεια | 20%-150%, 0,05% |
| Συμβατική τρέχουσα δοκιμή | |
| Σειρά | 0-20A, μετρώντας τη σειρά 5A & 1A |
| Διευθετήσιμες σειρά & ακρίβεια | 1%-120% |
| Δοκιμή συχνότητας | |
| Σειρά | 45-65HZ |
| Ακρίβεια | 0.002HZ |
| Ακρίβεια δοκιμής δύναμης εισαγωγής | |
| Ενεργός δύναμη | 0,05 κατηγορία |
| Αντιδραστική δύναμη | 0,1 κατηγορία |
| Διεπαφή οπτικής ίνας | |
| 1 διεπαφή οπτικής ίνας του ST ομάδας | |
| Αποστολή της δύναμης | >-6dBm |
| Οπτικός λάβετε την ευαισθησία | -38dBm |
| Σήμα συγχρονισμού | |
| Οπτικές εισαγωγή & παραγωγή συγχρονισμού | 2Nos |
| Οπτική παραγωγή συγχρονισμού irig-β (συνεχές ρεύμα) | 1No |
| Χρονική ακρίβεια παραγωγής συγχρονισμού | καλύτερα από 100ns |
| Παροχή ηλεκτρικού ρεύματος | |
| Τάση εισαγωγής | AC220V±10%, 50/60Hz |
| Κατανάλωση ισχύος | <20w> |
| Διάσταση & βάρος: 360x400x160mm, 7.5KGS | |
Χαρακτηριστικό γνώρισμα
1) Υιοθέτηση της τριφασικής υψηλής τυποποιημένης πηγής ισχύος ακρίβειας, υψηλός συλλέκτης στοιχείων ακρίβειας A/D, συγχρονισμός
μονάδα χρονικών ρολογιών, εναλλασσόμενο ρεύμα που επιλέγει τα βασικά πρότυπα και την εξεταστική μονάδα της MU
2) Λειτουργία από το λογισμικό PC
3) Υιοθέτηση του high-order αλγορίθμου συγχρονισμού και 512times πέρα από την τεχνολογία δειγματοληψίας
4) Υιοθέτηση της γλώσσας LabView και της εικονικής τεχνολογίας οργάνων, φιλικό HMI και κατάλληλος για τη λειτουργία
5) Με τη μικρή παραγωγή σημάτων προσομοίωσης, πραγματοποιήστε την πολλαπλάσια παραγωγή σημάτων τάσης συχνότητας sinewave
σειρά 0-4V (RMS)
6) Λάθος ακρίβειας και συγχρονισμός & δοκιμή απόδοσης επικοινωνίας της συγχωνεύοντας μονάδας με τη συλλογή
πολλαπλάσια ψηφιακή ή αναλογική εισαγωγή καναλιών
7) Δοκιμή λάθους ακρίβειας της συγχωνεύοντας μονάδας με την αναλογική εισαγωγή της συλλογής με το συμβατικά VT και το CT
8) Δοκιμή ακρίβειας της συγχωνεύοντας μονάδας με την ψηφιακή ψηφιακή εισαγωγή CT/VT
9) Δοκιμή λάθους ακρίβειας του ψηφιακού VT CT και βαθμολόγηση της αναλογικής αξίας
10) Δοκιμή βαθμού διασποράς του μηνύματος δειγματοληψίας
11) Δοκιμή ακεραιότητας του μηνύματος δειγματοληψίας
12) Δοκιμή λάθους χρονικής σύγκρισης της συγχωνεύοντας μονάδας
13) Χρόνος που κρατά τη δοκιμή λάθους της συγχωνεύοντας μονάδας
14) Δοκιμή χρόνου απόκρισης δειγματοληψίας
15) Πλήρης ανάλυση μηνυμάτων πλαισίων
Δοκιμή πρωτοκόλλου: ASDU, σημεία δειγματοληψίας, τμηματικό αριθ., εκτίμησε τη χρονική καθυστέρηση, APPID, SVID, διεύθυνση MC, θέση συγχρονισμού
Πλήρης ανάλυση πλαισίων, ανάλυση κυματοειδές όλων των channles, αξία δειγματοληψίας & αρχικά στοιχεία μηνυμάτων
16) Μπορέστε να βαθμολογήσετε τη συγχωνεύοντας μονάδα με τη συχνότητα ή την αρμονική επιρροή
17) Στοιχεία λάθους σημείου δοκιμής αρχείων, κατάλληλα για την έρευνα στοιχείων, το κατάστημα, και την τυπωμένη ύλη.
