| Ακρίβεια: | ≤±0.2% | Ακρίβεια εμπορευματοκιβωτίων όγκου: | 0,04% |
|---|---|---|---|
| Ψήφισμα: | 0,1% | Ο μετρητής τοποθετεί τον αριθμό: | 2….20 |
| Πίεση εργασίας: | 0-35-0.5Mpa | Εφαρμογή: | Εργαστήριο |
| Επισημαίνω: | εξοπλισμός δοκιμής υδρομέτρων κατηγορίας 2MPa 0,2,0.2 Class water meter test |
||

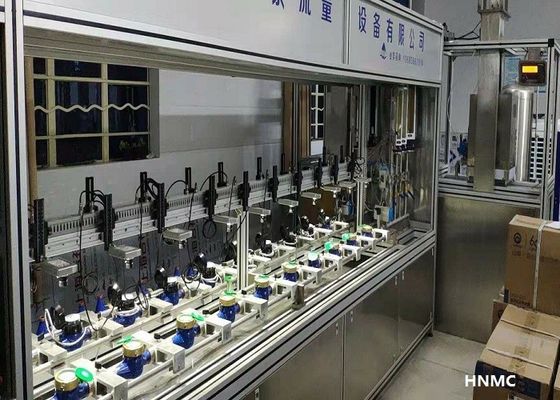

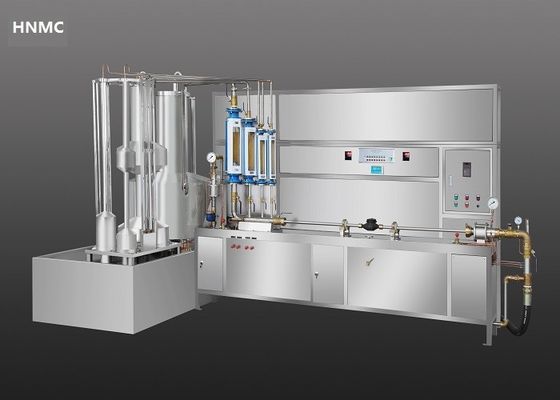

Πεδίο δοκιμών υδρομέτρων
Δομή & χαρακτηριστικά γνωρίσματα
1) Περιλαμβάνει από:
πλατφόρμα (συνολικά ανοξείδωτο), πολυβάθμια υδραντλία (11kW, χαμηλού θορύβου), μετρητές ροής, σφιγκτήρες,
δεξαμενή νερού (2,2 m3=2200L), ρυθμιστής ροής (διάφορο κιβώτιο ελέγχου συχνότητας, 11kW), μέτρηση
σύστημα (μέθοδος όγκου), δεξαμενή απομονωτών 1m3, βαλβίδα, μαλακός σωλήνας υψηλής έντασης, φίλτρο, αντι-δονητής,
βάση, διακόπτες και κ.λπ. μετρητών ροής.
2) Εξοπλισμένος με το διαφορετικό εμπορευματοκιβώτιο τόμου τρία συγκεκριμένα 10L, 50-100L και 500L
3) Το υδρόμετρο αντιστέκεται τη δοκιμή πίεσης: 2MPa
4) Χειρωνακτικός, ημιαυτόματος, ή πλήρως αυτόματος (προαιρετικός)
5) Λογισμικό PC παρεχόμενο (προαιρετικός)
6) Έλεγχος PLC (προαιρετικός)
Λειτουργία & τεχνικός δείκτης
| Ακρίβεια της δοσολογίας | ≤±0.2% |
| Ακρίβεια του εμπορευματοκιβωτίου όγκου | 0,04% |
| Ψήφισμα | 0,1% |
| Specs του υδρομέτρου υπό δοκιμή | ¢15mm, ¢20mm, ¢25mm, ¢40mm, ¢50mm |
Με κάτω από τους στιγμιαίους μετρητές ροής:
Lzb-80, σειρά ροής: 7-31.25m3/h
Lzb-50, σειρά ροής: 0.2-6.3m3/h
Lzb-25, σειρά ροής: 0.02-0.5m3/h
Lzb-15, σειρά ροής: 0.004-0.08m3/h
Μετρητής ροής στροφέων γυαλιού
Με τη βαλβίδα σφαιρών ανοξείδωτου 5 PC, τη βαλβίδα σφαιρών ορείχαλκου 8 PC, και το μετρητή ένδειξης πίεσης 3 PC
Αριθμοί υδρομέτρου που εξετάζεται
| 15mm (μήκος 165mm μετρητών) | 20PCS |
| 20mm (μήκος 195mm μετρητών) | 18PCS |
| 25mm (μήκος 225mm μετρητών) | 16PCS |
| 40mm (μήκος 245mm μετρητών) | 2PCS |
| 50mm (μήκος 280mm μετρητών) | 2PCS |
Σφιγκτήρες 2PC, διακόπτης σφιγκτηρών 2PCS, διακόπτης αγωγών 3PCS του εμπορευματοκιβωτίου όγκου και βάση μετρητών ροής 1PC.
Πίεση εργασίας: 0-35-0.5MPa
Παροχή ηλεκτρικού ρεύματος: τριφασικό εναλλασσόμενο ρεύμα 230V±10%, 50HZ
Μέγεθος & βάρος
| Δεξαμενή νερού | 2400*1160*800mm |
| Λειτουργώντας πλατφόρμα | 3000*600*750mm |
| Μέγεθος συσκευασίας του εμπορευματοκιβωτίου όγκου και της δεξαμενής νερού | 2600*1300*2230mm |
| Μέγεθος συσκευασίας του πεδίου δοκιμών | 3650*750*1500mm |
| Συνολικό βάρος | 1250KG |
| Αριθ. | Όνομα | Πρότυπο | Αριθμός | Παρατήρηση |
|
1 |
Σκάφος μέτρου και βαλβίδα στραγγίγματος | 10L-20L | 1 |
Ψήφισμα: 0,04% Υλικό: 304 |
| 100L-500L | 1 | |||
|
2 |
Ratameter γυαλιού | Lzb-15S | 1 | Υλικό: A3 |
| Lzb-25S | 1 | |||
| Η lzb-ΔΕΚΑΕΤΙΑ ΤΟΥ '50 | 1 | |||
| Η lzb-ΔΕΚΑΕΤΙΑ ΤΟΥ '80 | 1 | |||
|
3 |
αξία | DN15 | 3 | Υλικό: βαρελοποιός |
| DN25 | 2 | |||
| DN50 | 2 | |||
|
4 |
Γραμμή σωλήνων δοκιμής | DN15×6, DN20×5, DN25×4, DN40×3, DN50×2 | 1 |
Μήκος ≥2D ανοξείδωτο |
|
5 |
Λειτουργώντας πάγκος | Dn15-50 έξι μέτρα σωρηδόν | 1 | ανοξείδωτο |
|
6 |
Υγρό επίπεδο φωτοηλεκτρικό |
ΑΜ-3000 | 4 | |
|
7 |
υγρός ισόπεδος ελεγκτής | ΑΜ-3000 | 1 | |
|
8 |
Ο ενισχυτής, αντιστέκεται το σύστημα πίεσης | Dn15-50 έξι μέτρα σωρηδόν | 1 | ανοξείδωτο |
|
9 |
Συσκευή σταθεροποίηση-ροής | 500L | 1 | ανοξείδωτο |
|
10 |
δεξαμενή | 2000L | 1 | ανοξείδωτο |
|
11 |
αντλία | KQL80/200-7.5/2 | 1 | |
|
12 |
παροχή νερού και ηλεκτρικός έλεγχος | DN80 10KW | 1 |
