Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Σειρά δοκιμής διαμέτρων υδρομέτρων: | 15-50 | Κατηγορία ακρίβειας: | 0,2 |
|---|---|---|---|
| μέγεθος (χιλ.): | 4400*1860*2200 | Διαβάστε το υδρόμετρο: | Φωτοηλεκτρικός/κάμερα |
| Σύστημα ελέγχου: | C/PLC/MOXA κάρτα και ούτω καθεξής, λογισμικό PC | Ηλεκτρομαγνητικό Flowmeter: | DN4/DN15/DN50 |
| Μετατροπέας συχνότητας: | 15KW | αντλία: | 3m ³ |
| Επισημαίνω: | 0.2 Water Meter Test Bench,2 πεδίο δοκιμών υδρομέτρων,0.2 15kw meter testing bench |
||

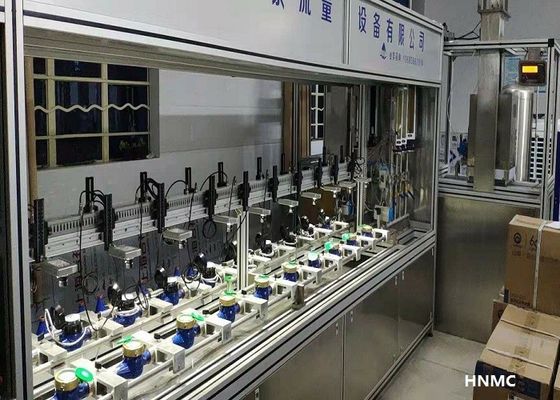

DN15-25 πλήρως αυτοματοποιημένο πεδίο δοκιμών υδρομέτρων
(Μαζική μέθοδος/διπλή μέθοδος ρολογιών)
Εφαρμοσμένα πρότυπα:
1. Εφαρμοσμένος στα πρότυπα IEC
Κύρια λειτουργία
1. Η τεχνική καμερών είναι δυναμική μέθοδος απεικόνισης.
2. Θα μπορούσε αυτόματα να συλλέξει την ογκομετρική αξία της μέτρησης του σκάφους και των ποσοτικών στοιχείων του υδρομέτρου δοκιμασμένων.
3. Θα μπορούσε να εξετάσει 10 μετρητές PC κάθε φορά.
4. Θα μπορούσε να ελέγξει συνεχώς κάθε σημείο ροής του διάφορου υδρομέτρου αυτόματα σύμφωνα με το προετοιμασμένο σημείο ροής.
5. Ο δείκτης ελεγκτών και επίδειξης θα μπορούσε να επιδείξει την πραγματική συνθήκη εργασίας έτσι ώστε όργανο ελέγχου επιθεωρητών οποτεδήποτε.
6. Θα μπορούσε να υπολογίσει το λάθος αυτόματα και να ελέγξει τον όρο σύμφωνα με την προετοιμασμένη παράμετρο. Θα μπορούσε να τυπώσει, εκτός από και
διάφορα στοιχεία επαλήθευσης έρευνας.
7. Θα μπορούσε να ελέγξει το επίπεδο Γ μέτρησης DN15-25mm και κάτω από το υδρόμετρο ογκομετρικών και τύπων ταχύτητας.
8. Έχετε τη λειτουργία να αντισταθεί αυτόματα τη δοκιμή τάσης και το υδρόμετρο δοκιμής αντιστέκεται την τάση.
ελέγξτε ότι επάνω σε 1.6MPa (max.2.0MPa) έπειτα σταματήστε αυτόματα και κρατήστε στην απαραίτητη χρονική έπειτα αυτόματος-αποκατάσταση.
Τεχνική παράμετρος
| Αυτόματο πεδίο δοκιμών υδρομέτρων (μαζική μέθοδος/διπλή μέθοδος ρολογιών) | ||
| Σειρά δοκιμής διαμέτρων υδρομέτρων | 15-50 | |
| Κατηγορία ακρίβειας | 0,2 | |
| Μέγεθος (χιλ.) | 4400*1860*2200 | |
| Διαβάστε το υδρόμετρο | Φωτοηλεκτρικός/κάμερα | |
| Σύστημα ελέγχου | PC/PLC/MOXA κάρτα και ούτω καθεξής, λογισμικό PC | |
| Αριθμός μετρητή υπό δοκιμή | DN15×6, DN20×5, DN25×4, DN32×4, DN40×3, DN50×2 | |
| Ηλεκτρομαγνητικό Flowmeter | DN4/DN15/DN50 | |
| Ηλεκτρονική ισορροπία | 600kg/60kg 1/6000 | |
| Κατηγορία | 0,20% | |
| Σειρά ροής | 0.016m ³ /h~40m ³ /h | |
| Μετατροπέας συχνότητας | 15kw | |
| Αντλία | Q=50m ³ /h H=50m N=15Kw | |
| Δεξαμενή αποθήκευσης | 3m ³ | |
| Δεξαμενή πίεσης | 0.5m ³ | |
| Πίεση-σφιχτή δοκιμή | 0-2MPa | |
κατάλογος διαμόρφωσης
| Αριθ. | όνομα | εμπορικό σήμα | πρότυπο | μονάδα | ποσότητα | παρατήρηση |
| 1 | Λειτουργία που μετρά το σκάφος | Μεγάλος | 10L-20L | σύνολο | 2 | ανοξείδωτο |
| 2 | Λειτουργία που μετρά το σκάφος | Μεγάλος | 100L-500L | σύνολο | 2 | ανοξείδωτο |
| 3 | Ratameter γυαλιού | yinhan |
Lzb-15 4L/h -125L/h |
σύνολο | 2 | |
| 4 | Ratameter γυαλιού | yinhan |
Lzb-25 20 λ/ω -315L/h |
σύνολο | 2 | |
| 5 | Ratameter γυαλιού | yinhan |
Lzb-50 400 λ/ω -8000L/h |
σύνολο | 2 | |
| 6 | Ratameter γυαλιού | yinhan |
Lzb-80 9m3/h -40m3/h |
σύνολο | 2 | |
| 7 | Σφιγκτήρας μετρητών | Μεγάλος | DN50 S=80mm | σύνολο | 2 | ανοξείδωτο |
| 8 | Ευθέα σύνολα σωλήνων | Μεγάλος |
DN15×10 DN20×6 DN25×6 DN40×5 DN50×3 |
σύνολο | 2 | ανοξείδωτο |
| 9 | Λειτουργώντας πάγκος και εξαρτήματα | Μεγάλος | 15-50 διπλός λειτουργώντας πάγκος γραμμών, κάτοχος, κοινός σωλήνας, φλάντζα, αγκώνας | σύνολο | 1 | ανοξείδωτο |
| 10 | Υγρός ισόπεδος ελεγκτής | Μεγάλος | 15-50 υγρός έλεγχος επιπέδων | σύνολο | 2 | |
| 11 | Φωτοηλεκτρική συσκευή αποστολής σημάτων | Μεγάλος | 15-50liquid έλεγχος επιπέδων | σύνολο | 8 | |
| 12 | Πνευματική βαλβίδα σφαιρών | Liang gong | DN15/DN25/DN50 | σύνολο | 2 | ανοξείδωτο |
| 13 | αεροσυμπιεστής | Aotusi | 0.1/min-0.6MPa | σύνολο | 1 | |
| 14 |
Τρέχον stablilizer |
Μεγάλος | 1000L | σύνολο | 1 | ανοξείδωτο |
| 15 | Δεξαμενή νερού | Μεγάλος | 3000L | σύνολο | 1 | ανοξείδωτο |
| 16 | Αντλία και σωλήνας | Μεγάλος |
KQL80/200-15/2 Q=43.5m3/h H=38m N=7.5kw |
σύνολο | 1 | |
| 17 |
κύλινδρος πίεσης |
Μεγάλος | Dn15-50 | σύνολο | 2 | |
| 18 | Άλλοι | Μεγάλος | Σύνδεσμος και sealer… | σύνολο | 2 |
