| Εφαρμόσιμο HV: | μέχρι 132KV | Τρόπος λειτουργίας: | Οθόνη αφής |
|---|---|---|---|
| απόσταση δοκιμής: | 60kms | Βάθος δοκιμής: | 25m |
| Επισημαίνω: | 132KV εξοπλισμός δοκιμής υψηλής τάσης,60kms εξοπλισμός δοκιμής υψηλής τάσης,μηχανή ανιχνευτών ελαττωμάτων καλωδίων 5m |
||
Σύστημα θέσης ελαττωμάτων καλωδίων 0-25KV 0-33KV 0-132KV
Ι. λειτουργία
Ανιχνεύστε τα κύρια ελαττώματα μόνωσης των καλωδίων τροφοδοσίας της κατηγορίας τάσης μέχρι 32kV βαθμολογήστε το μήκος καλωδίων
ακριβώς ανιχνεύστε την κατεύθυνση και το βάθος ενταφιασμών καλωδίων.
ΙΙ. διαμόρφωση
|

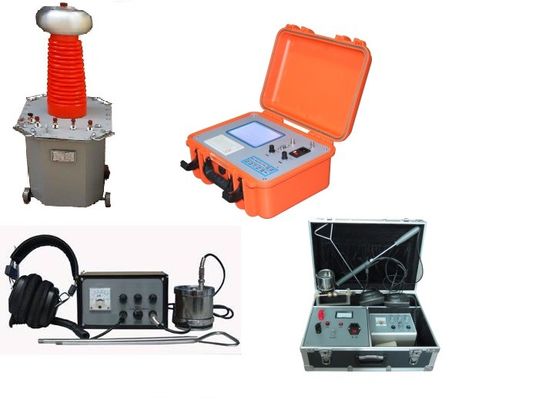

Σύστημα θέσης ελαττωμάτων καλωδίων
|
Όνομα | QTY | |
| TDR | 1 | ||
| 110kV εξάρτημα | Δείκτης καρφιτσών | 1 | |
| Ανιχνευτής διαδρομών καλωδίων | 1 | ||
| Η συχνότητα ισχύος αντιστέκεται το σύνολο δοκιμής τάσης | Δοκιμαστικός μετασχηματιστής υψηλής τάσης | 1 | |
| Κιβώτιο λειτουργίας | |||
| Πυκνωτής αποθήκευσης σφυγμού | 1 | ||
Σύστημα θέσης ελαττωμάτων καλωδίων 0-25KV 0-33KV 0-132KV
ΙΙΙ. κύρια τεχνικά στοιχεία
1) Λειτουργικό σύστημα παραθύρων, τρόπος λειτουργίας αφής, ασύρματη ειδική σε απευθείας σύνδεση καθοδήγηση, επιστημονικό καλώδιο
διαχείριση, σε πραγματικό χρόνο παραγωγή εκθέσεων ενσωματωμένες οδηγίες λειτουργίας, στοιχεία καλωδίων, μετρημένες περιπτώσεις.
2) Λειτουργία συστημάτων: μέτρηση απόστασης ελαττωμάτων, θέση σημείου ελαττωμάτων, έλεγχος ταχύτητας διάδοσης, σύνθετη αντίσταση ελαττωμάτων
αξία, αναζήτηση πορειών καλωδίων, θαμμένη ανίχνευση βάθους, κ.λπ.
3) Μέθοδοι δοκιμής: χαμηλής τάσης σφυγμός, μέθοδος ανάφλεξης πυρκαγιάς, ακουστική μέθοδος, ακουστικός-μαγνητικός συγχρονισμός
μέθοδος, μέθοδος κοιλάδων, μέγιστη μέθοδος, ηλεκτρομαγνητική μέθοδος επαγωγής, κ.λπ.
| Έλεγχος επίδειξης | |
| Ελεγκτής λάμψης |
ο έλεγχος ένας-μηχανών βιομηχανικός-βαθμού 5,7-ίντσας, ενσωματωμένη παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 12V/7Ah, μπορεί να λειτουργήσει συνεχώς για 8 ώρες άλλος ελέγχεται από το single-chip μικροϋπολογιστή, επιτραπέζια επίδειξη δεικτών
|
| Σειρά δοκιμής | |
| Απόσταση δοκιμής | 60km |
| Βάθος ανίχνευσης | 25m |
| Ακρίβεια μέτρησης | |
| Τραχύ λάθος μέτρησης | ±10m (απόλυτη αξία) ή 1% |
| Ακριβές λάθος δοκιμής | ±0.2m (σημείο, πορεία και βάθος) |
| Συχνότητα Samplng | 100MHz, ελάχιστο ψήφισμα 0.5m (100m/us) |
| Δειγματοληπτική μέθοδος |
Η πλήρως αυτόματη συνεχής δειγματοληψία, δεν χάνει ποτέ οποιοδήποτε ενιαίο κυματοειδές απαλλαγής
|
| Σφυγμός χαμηλής τάσης | |
| Πλάτος | 0.1uS και 2uS |
| Εύρος |
100Vpp
|
| Δύναμη παραγωγής | |
| Δύναμη πορειών | 100W |
| Δύναμη αντίκτυπου | 0 ~ 25kW |
| Υψηλή τάση αντίκτυπου | 0~140KV |
| Ρεύμα βραχυκυκλώματος | 0 ~ 100mA |
| Έγκαυμα μέσω της δύναμης | 0 ~ 5000J |
Σύστημα θέσης ελαττωμάτων καλωδίων 0-25KV 0-33KV 0-132KV
IV. εισαγωγή κάθε μέρους

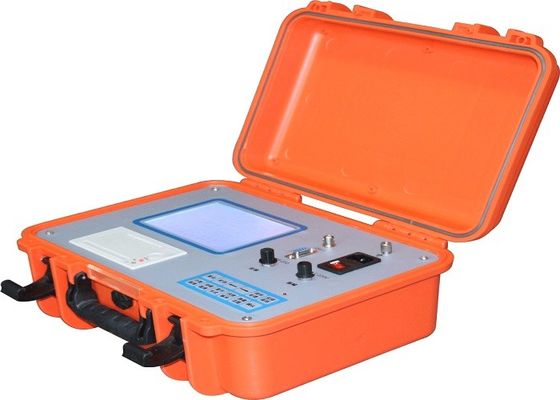

1. TDR
Εισαγωγή
Λειτουργικό σύστημα παραθύρων, τρόπος λειτουργίας αφής, ασύρματη ειδική σε απευθείας σύνδεση καθοδήγηση, επιστημονική
διαχείριση καλωδίων, σε πραγματικό χρόνο παραγωγή εκθέσεων 10 σφυγμός 10 ανάλυση superposition κυμάτων ανάφλεξης πυρκαγιάς
ενσωματωμένες οδηγίες λειτουργίας, στοιχεία καλωδίων, μετρημένες περιπτώσεις, κ.λπ.
Με την έκταση, τη μέτρηση ταχύτητας, τη διαχείριση καλωδίων και άλλη
Λειτουργίες
100MHz συχνότητα δειγματοληψίας, ελάχιστο ψήφισμα 0.5m (100m/us)
Η πλήρως αυτόματη συνεχής δειγματοληψία, δεν χάνει ποτέ οποιοδήποτε κυματοειδές απαλλαγής
| Μέθοδος δοκιμής | μέθοδος ανάφλεξης πυρκαγιάς, μέθοδος σφυγμού χαμηλής πίεσης |
| Κύριες προδιαγραφές | |
| Εύρος σφυγμού |
100Vpp
|
| Πλάτος σφυγμού |
0.1uS και 2uS
|
| Μέτρηση της απόστασης |
Smax: 30km Smin: 15m |
| Λάθος μέτρησης | |
| τραχύ απόλυτο σφάλμα μέτρησης | ±10m |
| χονδροειδές σχετικό λάθος μέτρησης | ±1% |
| Τρόπος παροχής ηλεκτρικού ρεύματος |
η ενσωματωμένη παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 24V/7Ah, μπορεί να λειτουργήσει συνεχώς για 6 ώρες ή την εξωτερική παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 220V 50Hz
|
2. Pinpointer
Χρήση: Εργασία με τη γεννήτρια υψηλής τάσης για να καθορίσει την ακριβή θέση του σημείου ελαττωμάτων, δηλ.,
για να ολοκληρώσει την ακριβή υποχρέωση προσδιορισμού θέσης μέσα στην τραχιά σειρά μέτρησης του σημείου ελαττωμάτων καλωδίων.
Αποτελεσθείτε από:
Μηχανή οικοδεσποτών, ακουστικός και ηλεκτρομαγνητικός σύγχρονος αισθητήρας, αντιθορυβικοί ακουστικό και φορτιστής
Λειτουργία και δείκτης
Τα ακουστικά κύματα και τα ηλεκτρομαγνητικά κύματα παρήγαγαν πότε το σημείο ελαττωμάτων απαλλάσσεται μπορεί να είναι
συγχρόνως λαμβανόμενος για να καθορίσει τη θέση του σημείου ελαττωμάτων καλωδίων.
| χρόνοι ενίσχυσης | 500,000times |
|
παροχή ηλεκτρικού ρεύματος
|
Μπαταρία: ενσωματωμένη μπαταρία λίθιου, ονομαστική τάση: 9V±20% |
| στατικό ρεύμα | <10mA |
| Λήψη του σήματος | τρέμετε και μαγνητικό σήμα όταν απαλλαγή σημείου ελαττωμάτων |
| Σύνθετη αντίσταση παραγωγής | 350Ω |
| Ακρίβεια θέσης | 0.2m |

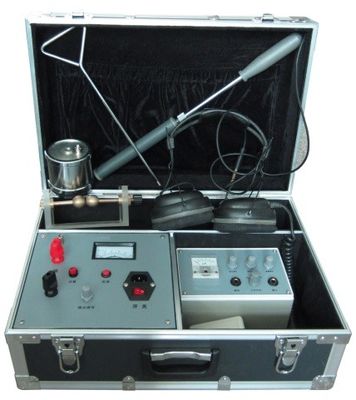

3. Ανιχνευτής διαδρομών καλωδίων
Χρήση: Ο μετρητής πορειών καλωδίων είναι ένα ειδικό όργανο για ακριβώς να ανιχνεύσει τη θέση και το βάθος
από το θαμμένο καλώδιο σε μια ορισμένη σειρά η ανίχνευση πορειών ολοκληρώνεται από τη γεννήτρια σημάτων πορειών και
δέκτης σημάτων πορειών (μετρητής σταθερών σημείων ελαττωμάτων καλωδίων) Η συνεργασία μεταξύ των δύο χρήσεων
λειτουργία για να εντοπίσει ακριβώς την πορεία καλωδίων μέσα στο κατά προσέγγιση καλώδιο που ενσωματώνει τη σειρά.
Κύρια σύνθεση
Η ανίχνευση πορειών αποτελείται κυρίως από τη γεννήτρια σημάτων πορειών και το δέκτη
Παράμετρος δεικτών
| Τρόπος εργασίας | συνεχίστε το τετραγωνικό σήμα κυμάτων |
| Σήμα παραγωγής | ακουστική συχνότητα |
| Λήψη του σήματος | ακουστική συχνότητα |
| Ανεφοδιασμός εργασίας | 220V (1±10%), 50Hz (1±5%) |
| Δύναμη παραγωγής | 100W |
4. Η συχνότητα ισχύος αντιστέκεται τον εξοπλισμό δοκιμής τάσης

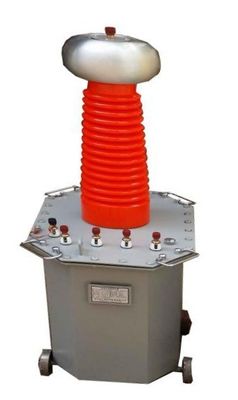

1) Μετασχηματιστής ιχνών τύπων πετρελαίου
Τεχνικός δείκτης:
| Εκτιμημένη ικανότητα παραγωγής | 10kVA |
| Τάση εναλλασσόμενου ρεύματος παραγωγής | 100kV DC140kV |
| Ρεύμα παραγωγής | 100mA |
2) Κιβώτιο λειτουργίας
Η εργασία με το δοκιμαστικό μετασχηματιστή, θα μπορούσε επίσης χρησιμοποιημένος για την ισχύ εναλλασσόμενου ρεύματος συχνότητας ισχύος παραγωγής 0-450V.
| Τάση εισαγωγής | AC380V 50Hz |
| Τάση παραγωγής | 0-450V, 50Hz |
| κατηγορία ακρίβειας | 2.5 |
Με τη λειτουργία προστασίας υπερχείλισης, προστατεύστε το ρεύμα για τη συνεχή ρύθμιση.
Με την ένδειξη παραγωγής HV, η πλευρά χαμηλής τάσης ή η δευτερεύουσα τρέχουσα ένδειξη διαρροής υψηλής τάσης λειτουργεί
Σύστημα θέσης ελαττωμάτων καλωδίων 0-25KV 0-33KV 0-132KV
5. Πυκνωτής αποθήκευσης σφυγμού
Κυρίως χρησιμοποιημένος για το χονδροειδές ελάττωμα αντίστασης δοκιμής HV, εντοπίστε ακριβώς για όλο το καλώδιο.
Τεχνικός δείκτης:
| Τάση ικανότητας | 1μF±5%/100kV |
| Αξία απώλειας | ≤0.006 (1kHz) |
| Αντίσταση μόνωσης: | RC >7500MΩ.uF |
| Αντίσταση μόνωσης: | 1.1-1.5Un.2s |
| Πολικός στην κατοικία | 2Un·2s |
| Περιβαλλοντική θερμοκρασία | -25 σε 40℃ |
| Γεωγραφικό πλάτος | 2000m |
