800V εξοπλισμός δοκιμής υψηλής τάσης, ελεγκτής επίγειου πλέγματος 0.01mA

Γη & αλεσμένο σύστημα MCDF9000 δοκιμής πλέγματος

Μεγάλη διασπασμένη γη επίγειας δοκιμής EPR/GPR/Current & αλεσμένο σύστημα δοκιμής πλέγματος



Χαρακτηριστικά γνωρίσματα συστημάτων



1) Ευρέως χρησιμοποιημένος για να καθορίσει την ακεραιότητα γήινου πλέγματος και το πιθανό περίγραμμα μετρήστε στο μεγάλο στηρίζοντας σύστημα

    όπως η κρίσιμη χρησιμότητα, ο υποσταθμός, οι εγκαταστάσεις παραγωγής ενέργειας, οι τηλεπικοινωνίες και τα βιομηχανικά προτερήματα, κ.λπ.

2) Υιοθετώντας την ασύρματη τρέχουσα διασπασμένη διανυσματική τεχνολογία μέτρησης, μπορεί ακριβώς να μετρήσει την τρέχουσα διάσπαση

    διάνυσμα κάθε πύργου δομών της γραμμής μετάδοσης κάτω από την ισχυρή παρέμβαση.

3) Με την ισχυρή αντιπαρεμβατική τεχνολογία, εργασία κατάλληλα στο σήμα 10000times παρέμβασης που μετρά το σήμα.

4) Κύριες μετρήσεις διενεργηθείσες συνήθως όπως κατωτέρω:

- EPR/GPR

- Δυνατότητα βημάτων & αφής

- Ρεύμα που χωρίζονται/κλάδος και διανυσματικός, τρέχων διασπασμένος συντελεστής

- Αντίσταση & σύνθετη αντίσταση

- Εδαφολογική ειδική αντίσταση

- Να στηρίξει τη σύνθετη αντίσταση συστημάτων

- Συνοχή/μακρινή συνδέοντας αντίσταση

- Δοκιμή σύνθετης αντίστασης ώθησης αστραπής

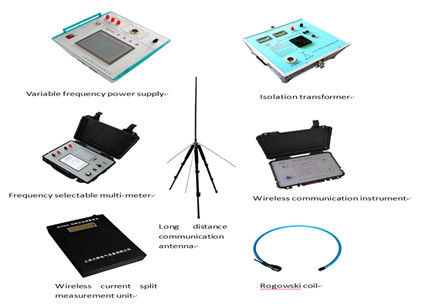

Συμπερίληψη συστημάτων

1. Μεταβλητή πηγή ισχύος συχνότητας
2. Μετασχηματιστής απομόνωσης
3. Συχνότητα-επιλέξιμο πολύμετρο
4. Ασύρματη τρέχουσα διασπασμένη μονάδα μέτρησης
5. Lightening μονάδα δοκιμών ώθησης
6. Μακρινή μονάδα δοκιμών γήινης συνοχής
7. Μεταβλητή μονάδα δοκιμών γήινης σύνθετης αντίστασης συχνότητας
8. Σπείρα Rogowski
9. Ασύρματη συχνότητα-επιλέξιμη μονάδα επικοινωνίας
10. Συσκευή κεραιών ΠΣΤ μετάδοσης, κ.λπ.



Γενικές τεχνικές παράμετροι συστημάτων

Παροχή ηλεκτρικού ρεύματος: Αυτόματη προσαρμογή εναλλασσόμενου ρεύματος Β 380V/220, Hz 50 Hz/60

Τάση παραγωγής: 0 ~ 800V ή προσαρμοσμένος, κύμα ημιτόνου, συνεχώς διευθετήσιμο

Ρεύμα παραγωγής: 0 ~ 50A, μπορούν να προσαρμοστούν

Σειρά και ακρίβεια μέτρησης:

Σειρά μέτρησης τάσης: 0 ~ 400V

Ακρίβεια μέτρησης τάσης: ± (0,5% που διαβάζει + 0.5mV)

Ψήφισμα τάσης: 0.01mV

Τρέχουσα σειρά μέτρησης: 0-50A

Τρέχουσα ακρίβεια μέτρησης: ± (0,5% που διαβάζει + 0.5mA)

Τρέχον ψήφισμα: 0.01mA

Να στηρίξει τη σειρά μέτρησης σύνθετης αντίστασης: 0.001-1000 Ω

Να στηρίξει την ακρίβεια μέτρησης σύνθετης αντίστασης: ± (ανάγνωση 1% + 1m Ω)

Να στηρίξει το ψήφισμα σύνθετης αντίστασης: 0.001M Ω

Σειρά μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): 0 ° σε 360 °

Ακρίβεια μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): ± 0,2 °

Ψήφισμα μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): 0,01 °



Τεχνικές παράμετροι της συμπερίληψης των συσκευών



1. MCDF9100 μεταβλητή παροχή ηλεκτρικού ρεύματος συχνότητας 1 σύνολο

Δύναμη παραγωγής: 5 ~ 50KW, εξατομικεύσιμα

Παροχή ηλεκτρικού ρεύματος εισαγωγής: AC220 Β ή 380 αυτόματη προσαρμογή Β ± 10% σε 50 Hz

Τρόπος παραγωγής: ενιαία φάση

Συχνότητα παραγωγής: 40 ~ 70Hz, βήμα 1 Hz, αυθαίρετη μετατροπή συχνότητας, συμπεριλαμβανομένων 49, 50, 51 Hz

Σταθερότητα συχνότητας: καλύτερα από 0.02Hz

Λειτουργία αφής μεγάλης οθόνης, απλός και κατάλληλος

Με over-voltage, over-current, τις υπερθερμαίνοντας και άλλες λειτουργίες προστασίας

Με το ειδικό αντιπαρεμβατικό σχέδιο για να εξασφαλίσει κανονική λειτουργία κάτω από την ισχυρή παρέμβαση

Προαιρετικός έλεγχος οπτικής ίνας υποστήριξης μακρινός για να εξασφαλίσει προσωπική ασφάλεια.





2. Mcgcb-10 σύνολο μετασχηματιστών 1-2 απομόνωσης

Ικανότητα παραγωγής: ταίριασμα την παροχή ηλεκτρικού ρεύματος μετατροπής συχνότητας

Συχνότητα παραγωγής: 40 ~ 70Hz

Τάση παραγωγής: ενιαία φάση 0 ~ 400V ~ 800V ή προσαρμοσμένος

Με την ισχυρή αντιπαρεμβατική λειτουργία για να εξασφαλίσει κανονική λειτουργία κάτω από την ισχυρή παρέμβαση





3. DF9001D πολυ επιλέξιμο πολύμετρο συχνότητας λειτουργίας

Χρησιμοποιημένη για να μετρήσει την τάση, ρευμάτων και φάσης η διαφορά κάτω από τη διευκρινισμένη συχνότητα, αποβάλλει την παρέμβαση

από άλλες συχνότητες, και πάρτε τα ακριβή αποτελέσματα μέτρησης.



Παγκοσμίως κύρια έξοχη εκλεκτική αποσυμφορητική τεχνολογία συχνότητας. Όταν η παρέμβαση είναι 1200

οι χρόνοι μεγαλύτεροι από αυτό των διαφορετικών σημάτων συχνότητας, αυτό μπορούν ακόμα να μετρηθούν ακριβώς.



Σειρά τάσης: 20mV/200mV/2V/20V/400V, 5 συνδέουν την αυτόματη μετατόπιση

Τρέχουσα σειρά: 20mA/200mA/2A/20A/50A, 5 συνδέουν την αυτόματη μετατόπιση

Σειρά επιλογής συχνότητας μέτρησης: 40 ~ 70Hz, συχνότητα βημάτων: 0.1Hz

Σειρά μέτρησης τάσης: 0 ~ 400V

Ακρίβεια μέτρησης τάσης: ± (0,5% που διαβάζει + 0.5mV)

Ψήφισμα τάσης: 0.01mV

Τρέχουσα σειρά μέτρησης: 0-50A

Τρέχουσα ακρίβεια μέτρησης: ± (0,5% που διαβάζει + 0.5mA)

Τρέχον ψήφισμα: 0.01mA

Να στηρίξει τη σειρά μέτρησης σύνθετης αντίστασης: 0.001-1000 Ω

Να στηρίξει την ακρίβεια μέτρησης σύνθετης αντίστασης: ± (ανάγνωση 1% + 1m Ω)

Να στηρίξει το ψήφισμα σύνθετης αντίστασης: 0.001M Ω

Σειρά μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): 0 ° σε 360 °

Ακρίβεια μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): ± 0,2 °

Ψήφισμα μέτρησης γωνίας φάσης (γωνία σύνθετης αντίστασης): 0,01 °

Βάρος: Περίπου 5kg.



4. MCDFWF ασύρματο όργανο επικοινωνίας συχνότητας εκλεκτικό

Η κύρια λειτουργία του ασύρματου οργάνου επικοινωνίας επιλογής συχνότητας DFWF είναι να επικοινωνήσει

με τη μακρινή ασύρματη μονάδα μέτρησης διακλαδώσεων.

Παροχή ηλεκτρικού ρεύματος: Συνεχές ρεύμα 12V

Με το ειδική τρίποδο και την κεραία, το σταθερό σήμα και τη μεγάλη απόσταση μετάδοσης

Ασύρματη απόσταση επικοινωνίας: περισσότερο από 2000m υπό το χωρίς εμπόδιο όρο





5. MCDF9005 ασύρματη μονάδα μέτρησης διακλαδώσεων

Η ασύρματη μονάδα μέτρησης διακλαδώσεων DF9005 χρησιμοποιείται κυρίως για τη μέτρηση της διακλάδωσης πύργων.

Έχει την ισχυρή λειτουργία, την ισχυρή αντιπαρεμβατική δυνατότητα και την υψηλή ακρίβεια μέτρησης. Μπορεί άμεσα

μετρήστε την κατεύθυνση και το μέγεθος της διακλάδωσης κάθε πύργου.

Η έξοχη εκλεκτική αποσυμφορητική τεχνολογία συχνότητας, αντιπαρεμβατική απόδοση είναι καλύτερες από 10000 φορές

Με τη σπείρα Rogowski, η σειρά μέτρησης της διαφορετικής διακλάδωσης συχνότητας: 2mA ~ 20A

Ακρίβεια μέτρησης διακλαδώσεων με τη σπείρα Rogowski: ± (ανάγνωση 2% + 2mA)



6. Εύκαμπτη σπείρα Rogowski

Η εύκαμπτη σπείρα Rogowski χρησιμοποιείται κυρίως για να μετρήσει τη διακλάδωση του πύργου, η οποία μπορεί να τυλιχτεί εύκολα

γύρω από τον αγωγό για τη μέτρηση.

Μήκος σπειρών: 3M

Απάντηση συχνότητας: 10Hz ~ 50KHz

Γραμμικότητα: 0,2%

Η εύκαμπτη ανοίγοντας δειγματοληψία, μπορεί να μετρηθεί γύρω από τον κυλινδρικό αγωγό.

Φορητός, εύχρηστος, κανένα μαγνητικό υλικό, κανένας κορεσμός

Έχει τα άριστα χαρακτηριστικά συχνότητας και τη γρήγορη ταχύτητα απάντησης

Έχει τη μικρή διαστρέβλωση και τη χαμηλή απώλεια εισαγωγής

Το άνοιγμα του δευτεροβάθμιου κυκλώματος δεν προκαλεί τον κίνδυνο και δεν θα βλάψει άλλο εξοπλισμό

σε περίπτωση τρέχουσας υπερφόρτωσης.



7. Mcdfdt-10A στηρίζοντας downlead τον ελεγκτή διεξαγωγής (προαιρετικό)

Ισχύει στη μέτρηση της επάνω αντίστασης μεταξύ

να στηρίξει κάτω από το μόλυβδο του εξοπλισμού δύναμης και του στηρίζοντας πλέγματος

(για τον παρακείμενο εξοπλισμό), καθώς επίσης και η μέτρηση της χαμηλής αντίστασης

αξία αντίστασης.

Σειρά μέτρησης: 1 ~ 1999m Ω

Ψήφισμα: 0.1M Ω

Ρεύμα δοκιμής: Συνεχές ρεύμα 1A, 2A, 5A και 10A

Ακρίβεια μέτρησης: ± (0,5% + 2$ος)

Μέτρηση της ακτίνας: 50m

Τρόπος επίδειξης: Επίδειξη LCD backlight

Τρόπος εργασίας: συνεχής

Λειτουργώντας παροχή ηλεκτρικού ρεύματος: AC220 Β ± 10% 50 Hz ή ενσωματωμένος ανεφοδιασμός ισχύος της μπαταρίας



8. Ειδικό τοποθετώντας όργανο ΠΣΤ για να στηρίξει DFGT

Το ειδικό τοποθετώντας όργανο ΠΣΤ για DFGT που στηρίζει, το όργανο λύνει κυρίως το πρόβλημα

εκείνος ο συμβατικός εξοπλισμός ΠΣΤ δεν μπορεί να υπολογίσει τη γωνία του πόλου τάσης και του τρέχοντος πόλου και της γραμμικής απόστασης.

Κύρια λειτουργίες και χαρακτηριστικά γνωρίσματα:

Πραγματικός - πόλος τάσης χρονικής επίδειξης, τρέχουσα γραμμική απόσταση πόλων και συμπεριλαμβανόμενη γωνία, εύκολος προσδιορισμός θέσης

Χτισμένος στον τύπο διορθώσεων σύνθετης αντίστασης

Η αποθήκευση στοιχείων θέσης και υπολογισμού, μεταφορτώνει, αποκαθιστά

Εθνική οδική φωνή και τρισδιάστατη πραγματική ναυσιπλοΐα σκηνής

Σχέδιο της οθόνης αφής επτά ίντσας

Μουσική και παιχνίδι κινηματογράφων

Σερφ Διαδικτύου υψηλής ταχύτητας

Σημειωματάριο, παιχνίδια ελεύθερου χρόνου και άλλες εφαρμογές



Φωτογραφίες δοκιμής τομέων
