| Κατηγορία ακρίβειας: | 0.02S (SCT) | Κατηγορία ακρίβειας: | 0.05S (SPT) |
|---|---|---|---|
| Εκτιμημένο αρχικό ρεύμα: | 1-3200A | Εκτιμημένο δευτεροβάθμιο ρεύμα: | 5A, 1A |
| Σειρά λειτουργίας: | 1-120% Η.Ε | Εκτιμημένη συχνότητα: | 50 ή 60hz |
| Επισημαίνω: | 1A εξοπλισμός δοκιμής τρεχόντων μετασχηματιστών,120V εξοπλισμός δοκιμής τρεχόντων μετασχηματιστών,0.02S ελεγκτής τρεχόντων μετασχηματιστών |
||

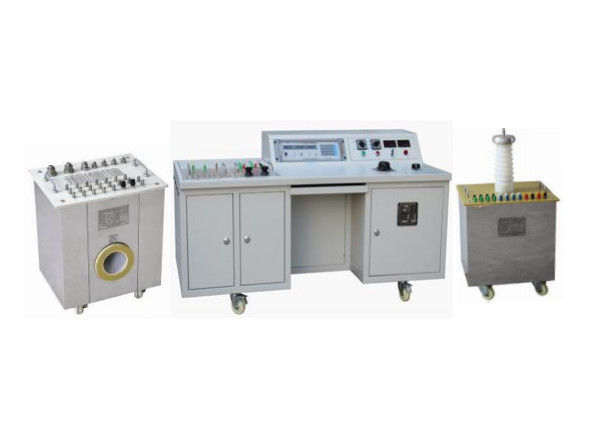

0.02S τυποποιημένο σύστημα δοκιμής εξοπλισμού δοκιμής CT PT τρεχόντων μετασχηματιστών
| Στοιχείο μέτρου | Σειρά δοκιμής | |
|
Δοκιμή ακρίβειας CT |
Εκτιμημένη αρχική τρέχουσα σειρά: | 1A-3200A |
| Εκτιμημένο δευτεροβάθμιο ρεύμα: | 5A, 1A | |
| Σειρά λειτουργίας: | (1%-120%). | |
|
Δοκιμή ακρίβειας PT |
Εκτιμημένη αρχική τάση (kV): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40,5, 40.5/√3 |
| Εκτιμημένη δευτεροβάθμια τάση (kV): | 0,1, 0.1/√3, 0,11, 0.11/√3 | |
| Σειρά λειτουργίας: | (20%-120%). Η.Ε | |
Κατηγορία ακρίβειας των εξοπλισμών μέτρου:
| Περιγραφή προϊόντων | Κατηγορία ακρίβειας |
| Τυποποιημένο CT (με την τρέχουσα πηγή) | ±0.02S% |
| Τυποποιημένο PT (με την πηγή τάσης) | ±0.05% |
| Φορτίο CT | ±3% |
| Φορτίο PT | ±3% |
| Ελεγκτής μετασχηματιστών (διακριβωτής) | ±1% |
| Πάγκος ελέγχου |
Τεχνικός δείκτης του ελεγκτή μετασχηματιστών hes-1C
| Στοιχείο μέτρου: | Αναλογία λάθη & λάθη φάσης του CT και PT |
| Εκτιμημένο ρεύμα: | 5A, 1A |
| Εκτιμημένη τάση: | 100V, 110V, 120V |
| Πολλαπλασιαστής: | 1/√3,1/3,1,1.5, 2 |
| Κατηγορία ακρίβειας: | ±1% |
| Σειρά λειτουργίας: | (1%-120%). , (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz |
| Αναλογία σειρά λάθους: | ±0.0001% ~ ±19.99% (τρεις θέσεις: 1,999 ‰, 19,99 ‰, 199,9 ‰. |
| Ελάχιστο ψήφισμα: 0,0001%. | |
| Σειρά λάθους φάσης: | 0,01 " ~ ±900 " (τρεις θέσεις: 9.00 ", 90.0 ", 900 ") |
| Ελάχιστο ψήφισμα: 0,01 " | |
| Σειρά σύνθετης αντίστασης: | 0.001Ω~ 19.99Ω. |
| Ελάχιστο ψήφισμα: 0.001Ω. | |
| Σειρά εισόδου: | 0,001 κα κας ~ 19,99. |
| Ελάχιστο ψήφισμα: κα 0,001. | |
| Λειτουργία συναγερμών: | Παρείχε την υγιή & ελαφριά λειτουργία συναγερμών όταν η πολικότητα ανώμαλη ή αναλογία ασυμβίβαστη. |
|
Φορτίο εισαγωγής: |
- Από την τυποποιημένη δευτεροβάθμια πλευρά CT: ≈0.11Ω, COSφ≈1.0 - Από τη δευτεροβάθμια πλευρά CT αντικειμένου δοκιμής: ≈0.003Ω, COSφ≈1.0 - Από την τυποποιημένη δευτεροβάθμια πλευρά PT: ≈0.05VA (100V) |
| Διεπαφή επικοινωνίας: | Παρείχε την τμηματική διεπαφή επικοινωνίας RS232 |
| Πρότυπο επίδειξης: | Οδηγήσεις |
| Παροχή ηλεκτρικού ρεύματος: | Εναλλασσόμενο ρεύμα 220V±10%, 50Hz |
| Κατανάλωση ισχύος: | < 20VA=""> |
Τεχνικός δείκτης του φορτίου CT FY47-49
| Εκτιμημένο ρεύμα: | 5A, 1A |
|
Εκτιμημένο φορτίο: |
I=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA I=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Κατηγορία ακρίβειας: | ±3% |
| Σειρά λειτουργίας: | (1%-120%). |
| Συχνότητα: | 50Hz |
| Αντισταθείτε την τάση: | 2kV/1min |
| Μόνωση: | Αέρας |
| Λειτουργούν πρότυπο: | Βραχυπρόθεσμος |
Υψηλής τάσης καλώδια δοκιμής
Τα καλώδια περιλαμβάνουν: 3000A (600mm2) Χ 3m Χ 1pc, 1000A (200mm2) Χ 3m Χ 1pc
500A (100mm2) Χ 3m Χ 2pcs, 250A (50mm2) Χ 3m Χ 2pc
Τεχνικός δείκτης του τυποποιημένου CT hls-30G2 με την τρέχουσα γεννήτρια
|
Εκτιμημένο αρχικό ρεύμα (Α): |
1,1.5, 2,2.5, 3,4,5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Εκτιμημένο δευτεροβάθμιο ρεύμα: | 1A |
| Εκτιμημένη τρέχουσα αναλογία: | 1A~3200A/5A, 1A~3200A/1A |
| Κατηγορία ακρίβειας: | 0.02S% ή υψηλότερη ακρίβεια (προαιρετικό) |
| Εκτιμημένο δευτεροβάθμιο φορτίο: | 0.2Ω (το φορτίο είναι 5VA I2 = 5A, το φορτίο είναι 0.2VA I2 = 1A) |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Λειτουργούσα σειρά: | (1%-120%). |
|
Τρόπος σύνδεσης: |
Τα σταθερά τερματικά σύνδεσης στη σειρά Pri.current είναι 1A-450A Διασχίστε τη σύνδεση με 2 στροφές στη σειρά Pri.current είναι 500A-900A Διασχίστε τη σύνδεση με 1 στροφή στη σειρά Pri.current είναι 1000A-3200A |
| Δομή προϊόντων: | Με την τρέχουσα πηγή |
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 0-250V |
| Ικανότητα της τρέχουσας γεννήτριας: | ~20kVA |
| Συχνότητα: | 50/60Hz |
| Επίπεδο τάσης: | Εναλλασσόμενο ρεύμα 600V |
| Αντισταθείτε την τάση: | 2000V 1min |
| Μονώνοντας μέσο: | Αέρας |
Τεχνικός δείκτης του κιβωτίου φορτίων FY95 PT
| Περιγραφή προϊόντων: | Φορτίο μετασχηματιστών τάσης |
| Τα προϊόντα διαμορφώνουν: | FY95 |
| Εκτιμημένη τάση: | 100V, 100/√3V, 110V, 110/√3V |
| Παράγοντας δύναμης: | COSФ=0.8 |
| Εκτιμημένο φορτίο (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Συνολικό φορτίο: | 158.75VA |
| Κατηγορία ακρίβειας: | ±3% |
| Σειρά λειτουργίας: | (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz ή 60HZ |
| Αντισταθείτε την τάση: | 2kV/1min |
| Μόνωση: | Αέρας |
| Λειτουργούν πρότυπο: | Βραχυπρόθεσμος |
| Λειτουργών όρος: | Θερμοκρασία: 10 oC~+40 Oc |
| Σχετική υγρασία (RH): μέχρι 85% (ανώτατο 90%) |
Τεχνικός δείκτης hjs-40G3 τυποποιημένο PT (με τη γεννήτρια τάσης)
| Εκτιμημένη αρχική τάση: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Εκτιμημένη δευτεροβάθμια τάση: | 100V, 100/√3V, 110V, 110/√3V |
| Εκτιμημένη αναλογία τάσης (kV): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Κατηγορία ακρίβειας: | 0,05% (υψηλότερη ακρίβεια προαιρετική) |
| Εκτιμημένο δευτεροβάθμιο φορτίο: | 0.2VA (100V, 110V), 0.07VA (100/√3V, 110/√3V) |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Λειτουργούσα σειρά: | (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz ή 60Hz |
| Μόνωση: | Ρίψη ή πετρέλαιο εποξικής ρητίνης |
| Τα προϊόντα κτίζουν: | Με την πηγή τάσης |
| Τάση εισαγωγής της πηγής τάσης: | Εναλλασσόμενο ρεύμα 0-250V |
