Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εφαρμογή: | Δοκιμή πεδίων | Λειτουργία δοκιμής: | Αναλογία, αναλογία λάθος, λάθος φάσης, πολικότητα… κ.λπ. |
|---|---|---|---|
| Ακρίβεια: | 0,05% (αναλογία δοκιμή) | Αναλογία σειρά δοκιμής: | 1-40000 |
| Διάσταση: | 367*292*150mm | Βάρος: | <8kgs> |
| Επισημαίνω: | 0.05 Class Transformer Ratio Tester,05 αναλογία ελεγκτής μετασχηματιστών κατηγορίας,Αναλογία ελεγκτής μετασχηματιστών για τον τομέα |
||

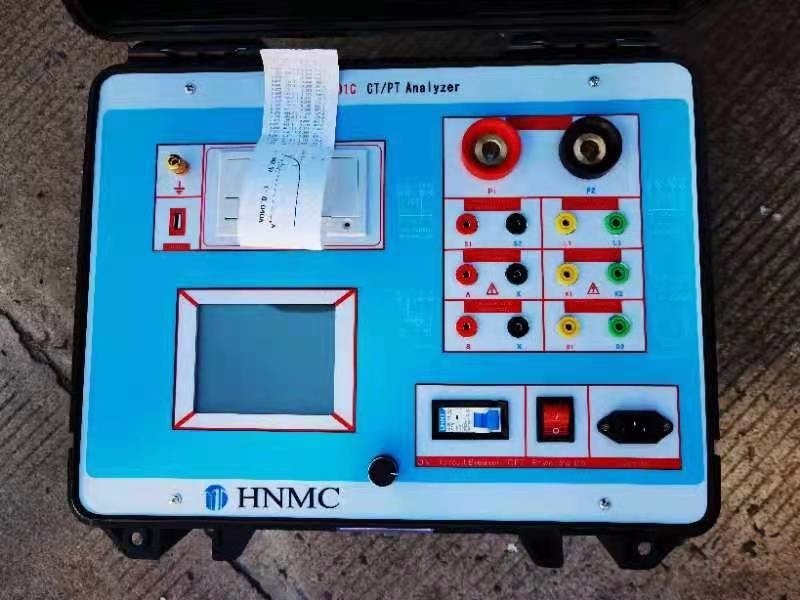

Φορητός εξοπλισμός mcvt-01D δοκιμής CT PT
Σημαντικές τεχνικές παράμετροι
| Σημαντικές τεχνικές παράμετροι | |
| Λειτουργική παροχή ηλεκτρικού ρεύματος: | AC220V±20V, 50~60Hz |
| Κυματοειδές παραγωγής παροχής ηλεκτρικού ρεύματος εξοπλισμού: | Κύμα ημιτόνου |
| Ενιαία τάση παραγωγής μηχανών του χαρακτηριστικού διέγερσης: | 0~2500V |
| Ρεύμα διέγερσης καθορισμένο: | 0~20 Α |
| Ενιαίο ρεύμα παραγωγής μηχανών της αναλογίας δοκιμή μετασχηματισμού | 0~600 Α |
| Αναλογία σειρά CT μέτρησης | 5~25000A/5A (5000A/1A) |
| Αναλογία σειρά PT μέτρησης | 1~500KV |
| Σειρά φορτίων | 5~500VA |
| Σειρά μέτρησης αντίστασης | 0.1~300Ω |
| Λάθος: | ≤0.5% (0.3%*Reading+0.2%*Range) |
| Λειτουργούσα θερμοκρασία: | - 10℃~+40℃ |
| Σχετική υγρασία: | <90RH% |
| Ύψος | ≤1000m |
| Γενική διάσταση (Length×Width×Height): | 450 *350 * 350 (χιλ.) |
| Βάρος: | ≤28 κλ |
Χαρακτηριστικά γνωρίσματα
1. Δοκιμή CT
Χαρακτηριστικό διέγερσης (VA)
Αναλογία δοκιμή
Δοκιμή πολικότητας
Δευτεροβάθμια δοκιμή αντίστασης τυλίγματος
Δευτεροβάθμια δοκιμή φορτίων
Αναλογία λάθος
Δοκιμή λάθους φάσης
2. Δοκιμή PT (ηλεκτρομαγνητικός τύπος)
Χαρακτηριστικό διέγερσης (VA)
Αναλογία δοκιμή
Δοκιμή πολικότητας
Δευτεροβάθμια δοκιμή αντίστασης τυλίγματος
Δευτεροβάθμια δοκιμή φορτίων
Δοκιμή λάθους φάσης
3. Αυτόματα παρέχετε τις παραμέτρους CT&PT συμπεριλαμβανομένης της καμπύλης λάθους τάσης/ρευμάτων, 10% & 5% σημείου γονάτων,
ALF (παράγοντας ορίου ακρίβειας), FS (παράγοντας ασφάλειας οργάνων), δευτεροβάθμια χρονική σταθερά (TS), Remanence
συντελεστής (KR), διαποτισμένη αυτεπαγωγή, και κ.λπ…
4. Υιοθετήστε τη χαμηλής συχνότητας αρχή δοκιμής μεθόδου και μπορεί να εκτελέσει τη δοκιμή του CT με το σημείο γονάτων μέχρι 30KV
5. Δοκιμή εισόδου CT
6. Υιοθετήστε τη δημοφιλή τετραγωνική μέθοδο κυμάτων και μπορεί να πάρει περισσότερη τέλεια καμπύλη διέγερσης
7. Το μεγάλο διάστημα αποθήκευσης μπορεί να εξασφαλίσει αποταμίευση περισσότερων από 100000 στοιχείων δοκιμής.
8. Άμεσα παράγετε την έκθεση του Excel μετά από να τελειώσει τη δοκιμή, μπορέστε επίσης άμεσα εκτυπωτής
9. Απλή λειτουργία: ένας-βασικός τελειώστε τη δοκιμή δοκιμής & διέγερσης αντίστασης τυλίγματος CT & την αναλογία δοκιμή & τη δοκιμή πολικότητας
εκτός από τη δοκιμή φορτίων, άλλες δοκιμές όλες υιοθετούν την ίδια καλωδίωση
