Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ακρίβεια: | 0,02 | Τάση: | μέχρι 35kv |
|---|---|---|---|
| Φορτίο CT που εκτιμάται: | 1A, 5A | Τρέχων: | μέχρι 3150A |
| Εκτιμημένη πεδίο δοκιμών ικανότητα: | 10KVA | Τυποποιημένο accracy CT: | 0,02% ή καλύτερα |
Hes-10 εξεταστικό σύστημα ακρίβειας CT & PT

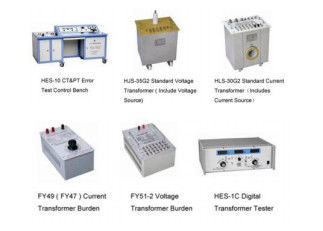

Διαμόρφωση συστημάτων
Κύρια περιγραφή λειτουργίας
| Όνομα προϊόντων | Κύρια λειτουργία |
| Hes-1C ψηφιακός ελεγκτής μετασχηματιστών | Μέτρηση η αναλογία λάθος και λάθος φάσης του CT & PT |
| FY49 φορτίο τρεχόντων μετασχηματιστών | Το δευτεροβάθμιο φορτίο του CT |
| Hls-30G2 τυποποιημένος τρέχων μετασχηματιστής | Η συγκριτική μέτρηση επιδόσεων του CT και παρέχει την τρέχουσα πηγή |
| FY95 φορτίο μετασχηματιστών τάσης | Το δευτεροβάθμιο φορτίο PT |
| Hjs-35G2 τυποποιημένος μετασχηματιστής τάσης | Η συγκριτική μέτρηση επιδόσεων PT και παρέχει την πηγή τάσης |
| Hes-10 πάγκος δοκιμής CT&PT | Για να προβλέψει την εξεταστική εξουσία του CT&PT, της λειτουργίας ελέγχου, της απομαγνήτισης CT, κ.λπ. |
Τεχνικές παράμετροι προϊόντων
Hes-10 πάγκος δοκιμής CT&PT
| Τάση εισαγωγής | Εναλλασσόμενο ρεύμα 220V 50Hz ή 60HZ μονοφασικό |
| Τάση παραγωγής | Εναλλασσόμενο ρεύμα 0-250V |
| Εκτιμημένη ικανότητα | 10kVA |
| Τρόπος κανονισμού | χονδροειδής ρύθμιση & λεπτή ρύθμιση |
| Τρόπος ρύθμισης | Χειρωνακτική ρύθμιση |
| Λειτουργία απομαγνήτισης | παρέχετε τη «ανοιχτή απομαγνήτιση», «κλειστού κυκλώματος απομαγνήτιση», «μέτρηση λάθους» |
| Λειτουργίες προστασίας | παρέχετε πέρα από την τρέχουσα προστασία |
| Ο εξοπλισμός μπορεί να είναι εγκατάσταση και τοποθετημένος | FY φορτίο τρεχόντων μετασχηματιστών, FY ψηφιακός μετασχηματιστών hes-1C ελεγκτής φορτίων μετασχηματιστών τάσης, άλλη λειτουργία κ.λπ. ελέγχου. |
Hes-1C ψηφιακός ελεγκτής μετασχηματιστών
| Ρεύμα και τάση ποσοστού |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V κ.λπ. (Το σύνολο 10 εκτιμημένο ρεύμα και 15 εκτίμησε την τάση) |
| Μέτρηση της σειράς |
Αναλογία σειρά λάθους: ±0.0001% ~ ±19.99% (τρεις θέσεις: 0,1999%, 1,999%, 19,99%). Ελάχιστο ψήφισμα: 0,0001%
Σειρά λάθους φάσης: ±0.01 " ~ ±900 " (τρεις θέσεις: 9.00 ", 90.0 ", 900 "). Ελάχιστο ψήφισμα: 0,01 "
Σειρά σύνθετης αντίστασης: 0.001Ω~ 19.99Ω. Ελάχιστο ψήφισμα: 0.001Ω
Είσοδος: 0,001 κα κας ~ 19,99. Ελάχιστο ψήφισμα: κα 0,001 |
| Ακρίβεια της τάσης και της τρέχουσας επίδειξης |
Ακρίβεια: ±1% Σειρά επίδειξης: 0-199,9% |
| Η δευτεροβάθμια σύνθετη αντίσταση του τυποποιημένου τρέχοντος μετασχηματιστή σύνδεσε με τον ελεγκτή | ≤ 0.11Ω (cosφ = 1) |
| Η δευτεροβάθμια σύνθετη αντίσταση του δοκιμασμένου τρέχοντος μετασχηματιστή σύνδεσε με τον ελεγκτή | ≈ 0.003Ω (cosφ = 1) |
| Φόρτωση του τυποποιημένου μετασχηματιστή τάσης που συνδέεται με τον ελεγκτή | ≈ 0 |
| Ρεύμα και τάση επίδειξης πολικότητας | < 30=""> |
| Κατανάλωση ισχύος | < 20VA=""> |
| Συχνότητα ποσοστού | 50Hz ή 60HZ |
Hls-30G2 τυποποιημένος τρέχων μετασχηματιστής (περιλάβετε την τρέχουσα πηγή)
| Εκτιμημένο αρχικό ρεύμα (Α) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 ή πιό προαιρετικός |
| Εκτιμημένο δευτεροβάθμιο ρεύμα | 5A, 1A |
| Ακρίβεια calss | 0,02% ή υψηλότερη κατηγορία ακρίβειας |
| Εκτιμημένο δευτεροβάθμιο φορτίο | 0,2 ωμ |
| Συχνότητα | 50Hz ή 60HZ |
| Λειτουργούσα σειρά | 1%--120% |
| Ικανότητα της τρέχουσας πηγής | 10kVA |
FY49 φορτίο τρεχόντων μετασχηματιστών
| Εκτιμημένο ρεύμα | 5A ή 1A (προαιρετικό) |
| Λειτουργούσα σειρά | 1%--120% |
| Εκτιμημένο φορτίο (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA ή περισσότερες επιλογές cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA ή περισσότερες επιλογές |
| Συχνότητα ποσοστού | 50Hz ή 60HZ |
| Κατηγορία ακρίβειας | ±3% |
FY95 φορτίο μετασχηματιστών τάσης
| Εκτιμημένη τάση | 100V, 100/√3V ή περισσότερα optionals |
| Σειρά λειτουργίας | 20%--120% |
| Εκτιμημένο φορτίο | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (ΣΥΝΟΛΙΚΌ ΦΟΡΤΊΟ: 158.75 VA) ή περισσότερη επιλογή |
| Θεμελιώδες λάθος | ±3% |
| Παράγοντας δύναμης | COSФ=0.8 |
| Συχνότητα ποσοστού | 50Hz ή 60Hz |
Hjs-35G3 τυποποιημένος μετασχηματιστής τάσης (περιλάβετε την πηγή τάσης)
| Εκτιμημένη αρχική τάση | 6kV, 10kV, 15kV, 22kV, 35kV ή περισσότερη επιλογή |
| Εκτιμημένη δευτεροβάθμια τάση | 100V, 100/√3V, 110V, 110/√3V, ή περισσότερη επιλογή |
| Κατηγορία ακρίβειας | 0,05% ή υψηλότερη κατηγορία ακρίβειας |
| Δευτεροβάθμια ικανότητα | 0.5VA ή περισσότερη επιλογή |
| Παράγοντας δύναμης | cosΦ=1.0 |
| Συχνότητα ισχύος | 50Hz |
| Σειρά της λειτουργούσας τάσης | 20%--120% |
Αρχικό καλώδιο δοκιμής τρεχόντων μετασχηματιστών
Διαμόρφωση καλωδίων:
2000A Χ 3m Χ 1set, 1000A Χ 5m Χ 1set
500A Χ 1.5m Χ 2set, 250A Χ 1.5m Χ 2set, 100A Χ 1.5m Χ 2set
