Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κατηγορία: | 0,05 | Τρέχουσα σειρά: | μέχρι 3150A, ή περισσότερους (προαιρετικούς) |
|---|---|---|---|
| Σειρά τάσης: | μέχρι 35kv | Τρόπος λειτουργίας: | Αυτόματα από το λογισμικό PC |
| Λειτουργούσα σειρά: | 1%-120% | Εκτιμημένη συχνότητα: | 50/60 Hz |
| Εκτιμημένη πεδίο δοκιμών ικανότητα: | 10KVA | Τυποποιημένη ακρίβεια CT: | 0,05% ή καλύτερα |
| Επισημαίνω: | Εξοπλισμός δοκιμής CT PT 35KV 0,05%,35KV εξοπλισμός δοκιμής CT PT |
||
0,05% τυποποιημένο πεδίο δοκιμών hes-10 εξοπλισμού δοκιμής CT PT τύπων πάγκων

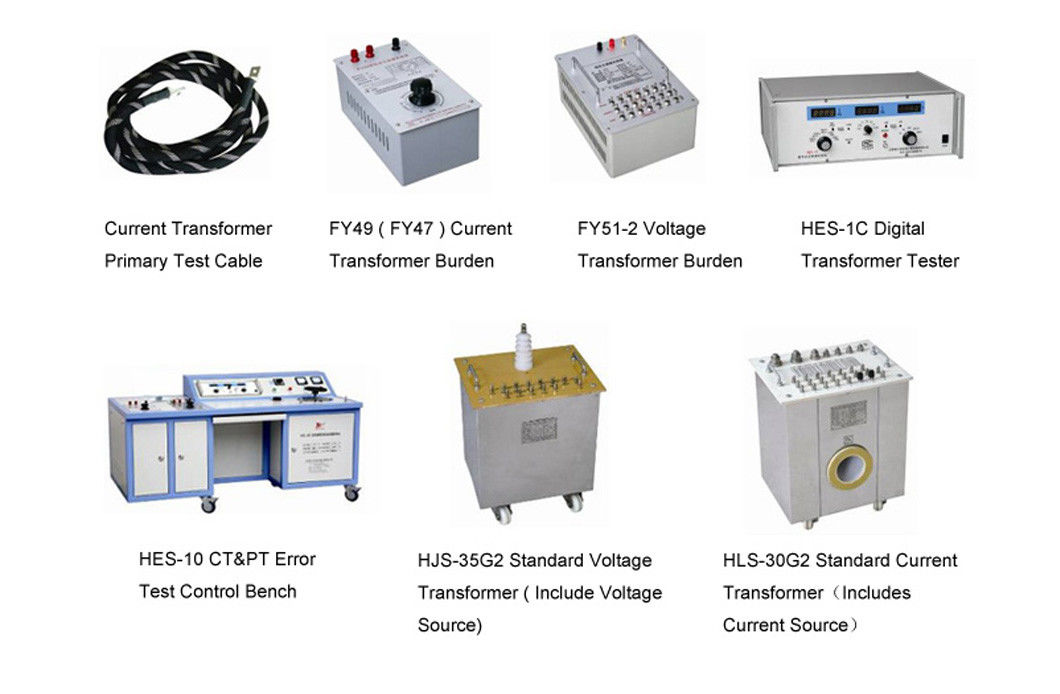

Διαμόρφωση συστημάτων:
1) Hes-10 πεδίο δοκιμών CT&PT
2) Hes-1C ψηφιακός ελεγκτής μετασχηματιστών
3) FY49 φορτίο τρεχόντων μετασχηματιστών (5A/1A προαιρετικό)
4) Hls-30G2 τυποποιημένος τρέχων μετασχηματιστής (με την τρέχουσα πηγή)
5) FY95 φορτίο μετασχηματιστών τάσης (100V, 100/√3V ή άλλη αναλογία απαιτήσεις είναι διαθέσιμα)
6) Hjs-35G2 τυποποιημένος μετασχηματιστής τάσης (με την πηγή τάσης)
7) Αρχικό καλώδιο δοκιμής τρεχόντων μετασχηματιστών
8) Δευτεροβάθμιο καλώδιο δοκιμής CT & PT
9) Λογισμικό δοκιμής PC
Κύρια λειτουργία
Αναλογία λάθος και δοκιμή λάθους γωνίας φάσης του CT & PT
Τεχνικά παράμετρος & χαρακτηριστικά γνωρίσματα
Hes-10 πεδίο δοκιμών CT&PT
| Τάση εισαγωγής | Εναλλασσόμενο ρεύμα 220+/-10% 50HZ, ενιαία φάση |
| Τάση παραγωγής | Εναλλασσόμενο ρεύμα 0-250V |
| Εκτιμημένη ικανότητα | 10KVA |
| Μέθοδος ρύθμισης | Χειρωνακτική, χονδροειδής & λεπτή ρύθμιση |
| «Ανοιχτή απομαγνήτιση», «κλειστού κυκλώματος απομαγνήτιση», «μέτρηση λάθους» | |
| Πέρα από την τρέχουσα προστασία | |
| Ο εξοπλισμός μπορεί να είναι εγκατάσταση και τοποθετημένος: FY φορτίο τρεχόντων μετασχηματιστών, FY ψηφιακός μετασχηματιστών hes-1C ελεγκτής φορτίων μετασχηματιστών τάσης, άλλη λειτουργία ελέγχου κ.λπ. | |
Hes-1C ψηφιακός ελεγκτής μετασχηματιστών
| Εκτιμημένο τρέχον &voltage | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V κ.λπ. |
| Μέτρηση της σειράς | |
| Αναλογία λάθος | ±0.0001% ~ ±19.99% (τρεις θέσεις: 0,1999%, 1,999%, 19,99%). Ελάχιστο ψήφισμα: 0,0001%. |
| Λάθος φάσης | ±0.01 " ~ ±900 " (τρεις θέσεις: 9.00 ", 90.0 ", 900 "). Ελάχιστο ψήφισμα: 0,01 " |
| Σύνθετη αντίσταση | 0.001Ω~ 19.99Ω. Ελάχιστο ψήφισμα: 0.001Ω |
| Είσοδος | 0,001 κα ~ 19.99ms. Ελάχιστο ψήφισμα: κα 0,001 |
| Κατανάλωση ισχύος | < 20VA=""> |
| Εκτιμημένη συχνότητα | 50 ή 60HZ |
Hls-30G2 τυποποιημένος τρέχων μετασχηματιστής με την τρέχουσα γεννήτρια
| Εκτιμημένο αρχικό τρέχον (α) | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250.300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….ή περισσότεροι (προαιρετικοί) |
| Εκτιμημένο δευτεροβάθμιο ρεύμα | 5A, 1A |
| Κατηγορία ακρίβειας | 0,05% ή υψηλότερος |
| Εκτιμημένο δευτεροβάθμιο φορτίο | 0,2 ωμ |
| Συχνότητα | 50HZ |
| Λειτουργούσα σειρά | 1% - 120% |
| Τρέχουσα ικανότητα πηγής | 10kVA ή περισσότεροι |
FY49 φορτίο τρεχόντων μετασχηματιστών
| Εκτιμημένο ρεύμα | 5A ή 1A (προαιρετικό) |
| Λειτουργούσα σειρά | 1%--120% |
| Εκτιμημένο φορτίο (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA ή περισσότερες επιλογές CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA ή περισσότερες επιλογές |
| Συχνότητα ποσοστού | 50Hz |
| Κατηγορία ακρίβειας | ±3% |
FY95 φορτίο μετασχηματιστών τάσης
| Εκτιμημένη τάση | 100V, 100/√3V ή περισσότερες επιλογές |
| Σειρά λειτουργίας | 20%--120% |
| Εκτιμημένο φορτίο | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (ΣΥΝΟΛΙΚΌ ΦΟΡΤΊΟ: 158.75 VA) ή περισσότερη επιλογή |
| Θεμελιώδες λάθος | ±3% |
| Παράγοντας δύναμης | COSФ=0.8 |
| Εκτιμημένη συχνότητα | 50Hz |
Hjs-35G3 τυποποιημένος μετασχηματιστής τάσης με τη γεννήτρια τάσης
| Εκτιμημένη αρχική τάση | 6kV, 10kV, 15kV, 22kV, 35kV ή περισσότερη επιλογή |
| Εκτιμημένη δευτεροβάθμια τάση | 100V, 100/√3V, 110V, 110/√3V, ή περισσότερη επιλογή |
| Κατηγορία ακρίβειας | 0,05% ή υψηλότερη κατηγορία ακρίβειας |
| Δευτεροβάθμια ικανότητα | 0.5VA ή περισσότερη επιλογή |
| Παράγοντας δύναμης | cosΦ=1.0 |
| Συχνότητα ισχύος | 50HZ |
| Σειρά της λειτουργούσας τάσης | 20%--120% |
| Αρχικό καλώδιο δοκιμής τρεχόντων μετασχηματιστών |
2000A Χ 3m Χ 1set, 1000A Χ 5m Χ 1set 500A Χ 1.5m Χ 2set, 250A Χ 1.5m Χ 2set, 100A Χ 1.5m Χ 2set |
| Δευτεροβάθμιο καλώδιο δοκιμής CT PT | Παρεχόμενος |
