Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τυποποιημένη κατηγορία CT: | 0.01S, 0.05, 0.02, 0.01… προαιρετικός | Τυποποιημένο PT: | 0,05 κατηγορία |
|---|---|---|---|
| Τρέχουσα σειρά: | 5-5000A, ή περισσότεροι για την επιλογή | Σειρά τάσης: | 6KV-220KV |
| Μετασχηματιστής διέγερσης: | 10KVA | Εκτιμημένη συχνότητα: | 50 ή 60hz |
| Λογισμικό PC: | Διαθέσιμος | Ακρίβεια ελεγκτών μετασχηματιστών: | 2% |
| Επισημαίνω: | 0.01S φορητός εξοπλισμός δοκιμής κατηγορίας 5000A,0.01S φορητός εξοπλισμός δοκιμής κατηγορίας,Τρέχων πιθανός μετασχηματιστής κατηγορίας 220KV 0.01S |
||

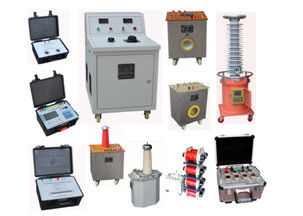

Σύστημα hes-30 εξοπλισμού ΔΟΚΙΜΉΣ CT PT
Διαμόρφωση
| Τυποποιημένο CT, ±0.01S% |
| Τυποποιημένο PT (6kV-38.5kV), ±0.05% |
| Τυποποιημένο PT (110/√3kV, 220/√3kV), ±0.05% |
| Φορτίο CT (5A, 1A), ±3% |
| Φορτίο PT (100V, 100/√3V, 100/3V), ±3% |
| Φορτίο PT (110V, 110/√3V, 110/3V), ±3% |
| Ελεγκτής μετασχηματιστών (διακριβωτής), ±2% |
| Τρέχουσα γεννήτρια |
| Γεννήτρια τάσης |
| Ηχηρή πηγή υψηλής τάσης |
| Διαιρέτης τάσης επαγωγής |
| Δευτεροβάθμια καλώδια δοκιμής |
| Λογισμικό δοκιμής PC |
| Πάγκος ελέγχου δοκιμής CT PT |
Τεχνική παράμετρος
Πάγκος ελέγχου δοκιμής hes-30 CT/PT
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 220V±10%, 50Hz, μονοφασικό |
| Ρεύμα εισαγωγής: | Εναλλασσόμενο ρεύμα 0-120A |
| Εκτιμημένη ικανότητα: | 30kVA |
| Τάση παραγωγής: | Εναλλασσόμενο ρεύμα 0-250V |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 0-120A |
| Ρύθμιση τάσης παραγωγής: | Παρείχε τη χονδροειδή ρύθμιση & τη λεπτή ρύθμιση |
| Λειτουργία προστασίας: | Παρεχόμενος πέρα από την προστασία ρευμάτων & overvoltage |
| Η μετατροπή παραγωγής λειτουργεί: | Συνδέστε με τις τρέχουσες λειτουργίες μετατροπής πηγής/πηγής τάσης |
| Η δομή πάγκων: | Οριζόντια δομή |
| Δείκτης δύναμης: | Οδηγήσεων, ρεύμα παραγωγής, τάση παραγωγής |
| Χρώμα του πάγκου | 7035 γκρίζος |
HES-1Bx ελεγκτής μετασχηματιστών
| Στοιχείο μέτρου: | Αναλογία λάθη & λάθη φάσης του CT και PT |
| Εκτιμημένο ρεύμα: | 5A, 1A |
| Εκτιμημένη τάση: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Πολλαπλασιαστής: | 1/√3, 1/3, 1, 1,5, 2 |
| Κατηγορία ακρίβειας: | ±2% |
| Σειρά λειτουργίας: | (1%-120%). , (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz ή 60Hz |
| Αναλογία σειρά λάθους: | ±0.0001% ~ ±19.99% (3 σειρές: 0,1999%, 1,999%, 19,99%). |
| Ελάχιστο ψήφισμα: 0,0001%. | |
| Σειρά λάθους φάσης: | 0,01 " ~ ±900 " (3 σειρές: 9.00 ", 90.0 ", 900 ") |
| Ελάχιστο ψήφισμα: 0,01 " | |
| Σειρά σύνθετης αντίστασης: | 0.001Ω~ 19.99Ω. |
| Ελάχιστο ψήφισμα: 0.001Ω. | |
| Σειρά εισόδου: | 0,001 κα κας ~ 19,99. |
| Ελάχιστο ψήφισμα: κα 0,001. | |
| Λειτουργία συναγερμών: | Παρείχε την υγιή & ελαφριά λειτουργία συναγερμών όταν η πολικότητα ανώμαλη ή αναλογία ασυμβίβαστη. |
|
Φορτίο εισαγωγής: |
- Από την τυποποιημένη δευτεροβάθμια πλευρά CT: ≈0.11Ω, COSφ≈1.0 - Από τη δευτεροβάθμια πλευρά CT αντικειμένου δοκιμής: ≈0.003Ω, COSφ≈1.0 - Από την τυποποιημένη δευτεροβάθμια πλευρά PT: ≈0.05VA (100V) |
| Διεπαφή επικοινωνίας: | Παρείχε την τμηματική διεπαφή επικοινωνίας PC RS232 |
| Πρότυπο επίδειξης: | LCD |
| Παροχή ηλεκτρικού ρεύματος: | Εναλλασσόμενο ρεύμα 220V±10%, 60Hz |
| Κατανάλωση ισχύος: | < 20VA=""> |
| Τύπος προϊόντων: | Φορητός τύπος. |
Φορτίο FY47-49 CT
| Εκτιμημένο ρεύμα: | 5A, 1A |
|
Παράγοντας δύναμης και εκτιμημένο φορτίο: |
In=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (περισσότερη επιλογή διαθέσιμη) In=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (περισσότερη επιλογή διαθέσιμη) |
| Κατηγορία ακρίβειας: | ±3% |
| Σειρά λειτουργίας: | (1%-120%). |
| Συχνότητα: | 50Hz ή 60Hz |
| Αντισταθείτε την τάση: | 2kV/1min |
| Μόνωση: | Αέρας |
| Λειτουργούν πρότυπο: | Βραχυπρόθεσμος (χρησιμοποιημένος στην ακρίβεια CT το εξεταστικό σύστημα) |
| Τύπος προϊόντων: | Φορητός τύπος. |
Υψηλής τάσης καλώδια δοκιμής του CT
Τα καλώδια περιλαμβάνουν: 3000A (600mm2) Χ 3m Χ 2pcs, 1000A (200mm2) Χ 5m Χ 1pc
500A (100mm2) Χ 3m Χ 2pcs, 250A (50mm2) Χ 3m Χ 2pcs
Hlb-50G1 τυποποιημένο CT
|
Εκτιμημένο αρχικό ρεύμα (Α): |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (περισσότερη επιλογή διαθέσιμη) |
| Εκτιμημένο δευτεροβάθμιο ρεύμα: | 5A, 1A |
| Εκτιμημένη τρέχουσα αναλογία: | 5A~5000A/5A, 5A~5000A/1A (περισσότερη επιλογή διαθέσιμη) |
| Κατηγορία ακρίβειας: | 0.01S% (0,05%, 0,02%, 0,01% ή είναι καλύτερα διαθέσιμα) |
| Εκτιμημένο δευτεροβάθμιο φορτίο: | 0.2Ω (το φορτίο είναι 5VA I2 = 5A, το φορτίο είναι 0.2VA I2 = 1A) |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Λειτουργούσα σειρά: | (1%-120%). |
|
Τρόπος σύνδεσης: |
Τα σταθερά τερματικά σύνδεσης στη σειρά Pri.current είναι 5A-450A Διασχίστε τη σύνδεση με 2 στροφές στη σειρά Pri.current είναι 500A-900A Διασχίστε τη σύνδεση με 1 στροφή στη σειρά Pri.current είναι 1000A-5000A |
| Συχνότητα: | 50Hz ή 60Hz |
| Επίπεδο τάσης: | Εναλλασσόμενο ρεύμα 600V |
| Αντισταθείτε την τάση: | 2000V 1min |
| Μονώνοντας μέσο: | Αέρας |
Slq-30KVA τρέχουσα γεννήτρια
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 0-250V |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 0-5000A |
| Εκτιμημένη ικανότητα: | 30kVA |
| Εκτιμημένο ρεύμα εισαγωγής: | Εναλλασσόμενο ρεύμα 120A |
| Συχνότητα: | 50Hz ή 60Hz |
| Τρέχον πρότυπο παραγωγής: |
Το σταθερό τερματικό στο ρεύμα είναι 50A, 200A, 500A Η σύνδεση μέσω-τρυπών στο ρεύμα είναι 500A-5000A |
| Τα προϊόντα διαμορφώνουν: | Κιβώτιο ανοξείδωτου |
| Συνθήκες εργασίας: | 0 - 40ºC, RH ≤ 90% |
Fy95-1 φορτίο PT
| Εκτιμημένη τάση: | 100V, 100/√3V, 100/3V |
| Παράγοντας δύναμης: | COSФ=0.8, COSФ=1.0 |
| Εκτιμημένο φορτίο (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (περισσότερη επιλογή διαθέσιμη) |
| Συνολικό φορτίο παραγωγής: | 308.75VA (περισσότερη επιλογή διαθέσιμη) |
| Κατηγορία ακρίβειας: | ±3% |
| Σειρά λειτουργίας: | (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz ή 60Hz |
| Αντισταθείτε την τάση: | 2kV/1min |
| Μόνωση: | Αέρας |
| Λειτουργούν πρότυπο: | Βραχυπρόθεσμος (χρησιμοποιημένος στην ακρίβεια PT το εξεταστικό σύστημα) |
Hjb-35G3 τυποποιημένο PT
| Εκτιμημένη αρχική τάση: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Εκτιμημένη δευτεροβάθμια τάση: | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Εκτιμημένη αναλογία τάσης (kV): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Κατηγορία ακρίβειας: | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Εκτιμημένο δευτεροβάθμιο φορτίο: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Λειτουργούσα σειρά: | (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz ή 60Hz |
| Μόνωση: | Ρίψη εποξικής ρητίνης |
Hjb-220G3 τυποποιημένο PT
| Εκτιμημένη αρχική τάση: | 110/√3kV, 220/√3kV |
| Εκτιμημένη δευτεροβάθμια τάση: | 110V, 110/√3V, 100V, 100/√3V |
|
Εκτιμημένη αναλογία τάσης: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Κατηγορία ακρίβειας: | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Εκτιμημένο δευτεροβάθμιο φορτίο: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Λειτουργούσα σειρά: | (20%-120%). Η.Ε |
| Συχνότητα: | 50Hz το /60Hz |
| Μόνωση: | SF6 αέριο |
Syq-5/50 γεννήτρια τάσης
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 0-250V |
| Εκτιμημένη ικανότητα: | 5kVA |
| Εκτιμημένη τάση παραγωγής: | Εναλλασσόμενο ρεύμα 50kV |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 100mA |
| Μέτρηση της τάσης: | Εναλλασσόμενο ρεύμα 0-100V (50kV/100V) |
| Μόνωση: | Πετρέλαιο |
| Εφαρμογή προϊόντων: | Το προϊόν είναι μια γεννήτρια τάσης, και χρησιμοποιημένος για την επαγωγική ακρίβεια PT τη δοκιμή με το επίπεδο τάσης 6kV-38.5kV |
Hjc-80 ηχηρή πηγή υψηλής τάσης
|
Εφαρμογή προϊόντων: |
Το σύστημα είναι μια γεννήτρια τάσης, και χρησιμοποιημένος για τη χωρητική ακρίβεια PT τη δοκιμή με το επίπεδο τάσης 110/√3kV και 220/√3kV |
| Εκτιμημένη τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 220V |
| Εκτιμημένη τάση παραγωγής: | Εναλλασσόμενο ρεύμα 0~200 kV |
| Εκτιμημένη ικανότητα: | 200 kVar |
| Ανώτατο ρεύμα παραγωγής: | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 1,0 Α |
| Συχνότητα: | 50Hz ή 60Hz |
| Η ικανότητα του αντικειμένου CVT: | 0.004uF ~0.02uF |
| Λειτουργών όρος: | Θερμοκρασία: -10Oc ~ +50 Oc |
| RH: μέχρι 85% (μέγιστο 90%, non-condensing) |
Lcb-10KVA/10KV συναρπαστικός μετασχηματιστής
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 0 - 250V, 50Hz |
| Τάση παραγωγής: | Εναλλασσόμενο ρεύμα 0 - 10kV, 50Hz |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 0-1A |
| Εκτιμημένη ικανότητα: | 10kVA |
| Μόνωση: | Ξηρός τύπος |
| Βάρος: | ~ 50 κλ |
Dkq-40KVA/40KV αντιδραστήρας
| Εκτιμημένη ικανότητα: | 40kVA/stage |
| Εκτιμημένη τάση: | Εναλλασσόμενο ρεύμα 40 kV/stage |
| Εκτιμημένο ρεύμα: | Εναλλασσόμενο ρεύμα 1 A/stage |
| Σειρά αυτεπαγωγής: | 125H-500H/stage |
| Μόνωση: | Ρίψη εποξικής ρητίνης |
| Βάρος: | ~ 60 kg/stage |
| Ποσότητα: | 5pcs |
Επαγωγικός διαιρέτης τάσης HJF
| Κατηγορία ακρίβειας: | 0,001% |
| Σταθερή αναλογία τάσης: | 10-1, 10-2, 10-3 |
| Αναλογία τάσης Variablle: | 10 Χ (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). Η.Ε |
| Σύνθετη αντίσταση εισαγωγής: | >100kΩ |
| Σύνθετη αντίσταση παραγωγής: | <3> |
| Σειρά Votage εισαγωγής: | Ανώτατο εναλλασσόμενο ρεύμα 600V |
| Τάση παραγωγής: | Ανώτατο εναλλασσόμενο ρεύμα 0~600V |
| Σειρά λειτουργίας: | (20%--120%). Η.Ε |
| Συχνότητα: | 50/60Hz |
| Θερμοκρασία: | 5°C ~ 40°C |
| Σχετική υγρασία (RH): | <85> |
| Βάρος: | ~15kg |
