Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| επίδειξη: | Οδηγήσεις | Τυποποιημένη κατηγορία CT: | 0,02 |
|---|---|---|---|
| Αρχικό ρεύμα: | 0.6-60A | Δευτεροβάθμιο ρεύμα: | 1-50mA |
| Σειρά λειτουργίας: | 1-120% | Εκτιμημένη συχνότητα: | 50/60 Hz |
| Ρεύμα παραγωγής: | 5 - 100A | Εκτιμημένη ικανότητα: | γύρω από 500VA |
| Επισημαίνω: | 0.02 Class CT PT Test Equipment,02 εξοπλισμός δοκιμής CT PT κατηγορίας,50HZ 0.02 Class CT Test Kit |
||

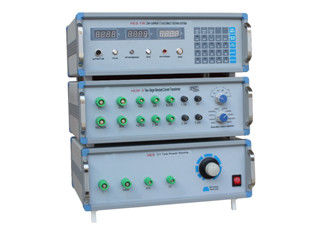

0,02 χαμηλό τρέχον σύστημα δοκιμής CT εξοπλισμού δοκιμής CT PT κατηγορίας 60A
Διαμόρφωση συστημάτων
Low-Current ελεγκτής CT
Δύο σταδίων τυποποιημένος τρέχων μετασχηματιστής
Πηγή ισχύος δοκιμής CT
Τεχνική παράμετρος
Low-Current ελεγκτής CT (γέφυρα)
| Επίδειξη: | Οδηγήσεις |
| Στοιχείο μέτρου: | Αναλογία λάθη & λάθη φάσης του low-Current CT |
| Εκτιμημένο ρεύμα: | 1mA, 2mA, 5mA, 20mA, 50mA |
| Πολλαπλασιαστής: | 0,5, 1, 1,5, 2, 3 |
| Κατηγορία ακρίβειας: | ±2% |
| Σειρά λειτουργίας: | (1%-200%). |
| Συχνότητα: | 50/60Hz |
| Αναλογία σειρά λάθους: | ±0.0001% ~ ±19.99% (τρεις θέσεις: 1,999 ‰, 19,99 ‰, 199,9 ‰) |
| Ελάχιστο ψήφισμα: 0,0001%. | |
| Σειρά λάθους φάσης: | 0,01 " ~ ±900 " (τρεις θέσεις: 9.00 ", 90.0 ", 900 ") |
| Ελάχιστο ψήφισμα: 0,01 " | |
| Λειτουργία συναγερμών: | Παρείχε την υγιή & ελαφριά λειτουργία συναγερμών όταν η πολικότητα ανώμαλη ή αναλογία ασυμβίβαστη. |
| Παρεχόμενο φορτίο για το CT αντικειμένου: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Φορτίο εισαγωγής στην τυποποιημένη πλευρά: | 10Ω (COSφ=1.0) |
| Διεπαφή επικοινωνίας: | Παρείχε την τμηματική διεπαφή επικοινωνίας RS232 |
| Παροχή ηλεκτρικού ρεύματος: | Εναλλασσόμενο ρεύμα 220V±10% |
| Κατανάλωση ισχύος: | < 20VA=""> |
Τυποποιημένος τρέχων μετασχηματιστής δύο-Satge
| Συχνότητα: | 50Hz/60Hz |
| Αρχικό τρέχον (α): | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Δευτεροβάθμιο ρεύμα (μΑ): | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Εκτιμημένη τρέχουσα αναλογία: | Αυθαίρετος συνδυασμός του PRI, ρεύματος και του Sec.Current |
| Κατηγορία ακρίβειας: | 0,02% |
| Σειρά λειτουργίας: | (5%-300%). |
| Δευτεροβάθμιο φορτίο: | 10Ω |
| Παράγοντας δύναμης: | COSΦ=1.0 |
| Επίπεδο τάσης: | Εναλλασσόμενο ρεύμα 600V |
| Μόνωση: | Αέρας |
| Λειτουργών όρος: | Θερμοκρασία: -5 Oc ~ +40 Oc |
| Σχετική υγρασία (RH): μέχρι 85% (ανώτατο 90%) | |
| Διάσταση (χιλ.): | 460x380x160 |
| Βάρος (κλ): | ~15kgs |
Πηγή ισχύος δοκιμής CT
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 220V±10% 50/60Hz |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 5A, 50A, 100A |
| Εκτιμημένη ικανότητα: | ~500VA |
| Τάση παραγωγής: | Παρείχε τη χονδροειδή ρύθμιση & τη λεπτή ρύθμιση |
| Πρότυπο ρύθμισης: | Χειρωνακτική ρύθμιση |
Χαρακτηριστικό γνώρισμα
1) υψηλές ακρίβεια και σταθερότητα
2) ειδικά χρησιμοποιημένος για τη δοκιμή του χαμηλού τρέχοντος CT
3) μικρά μέγεθος και βάρος, κατάλληλα για
4) τρόπος λειτουργίας: χειρωνακτικός
5) αναλογία δοκιμή λάθους, δοκιμή γωνίας φάσης, δοκιμή πολικότητας
Προαιρετικό σχέδιο για τη γέφυρα
