| Εφαρμογή: | Δοκιμή CVT μέχρι το επίπεδο 500/√3kV | Εκτιμημένη συχνότητα: | 50/60Hz |
|---|---|---|---|
| Εκτιμημένη τάση παραγωγής: | 0-360KV | Εκτιμημένη ικανότητα: | 360KVAR |
| Ανώτατο ρεύμα παραγωγής: | 1A | Χρήστης: | εργαστήριο, χρησιμότητα |
| Επισημαίνω: | 360KV εξοπλισμός δοκιμής CT PT,Εξοπλισμός δοκιμής CT PT αντήχησης,360KV σύνολο δοκιμής μετασχηματιστών οργάνων χρησιμότητας |
||

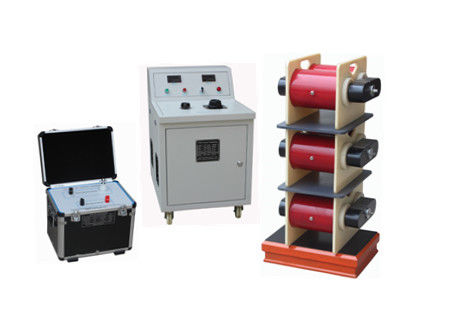

360KV σύστημα κόβω-30 δοκιμής πηγής CVT υψηλής τάσης αντήχησης
Εξεταστική διαμόρφωση συστημάτων
| Αριθ. | Περιγραφή |
| 1 | Εξεταστικός πάγκος |
| 2 | Συναρπαστικός μετασχηματιστής |
| 3 | Αντιδραστήρας |
| 4 | Εξεταστικό καλώδιο |
| 5 | Εξαρτήματα |
Γενική προδιαγραφή:
|
Εφαρμογή προϊόντων: |
Το σύστημα είναι μια γεννήτρια τάσης, και χρησιμοποιημένος για τη χωρητική ακρίβεια PT τη δοκιμή με από 110/√3kV στο επίπεδο τάσης 500/√3kV |
| Εκτιμημένη τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 220V |
| Εκτιμημένη τάση παραγωγής: | Εναλλασσόμενο ρεύμα 0~360kV |
| Εκτιμημένη ικανότητα: | 360kvar |
| Ανώτατο ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 1A |
| Συχνότητα: | 50Hz |
| Λειτουργών όρος: | Θερμοκρασία: -10Oc ~ +50 Oc |
| RH: μέχρι 85% (μέγιστο 90%, non-condensing) |
Τεχνική προδιαγραφή του πάγκου ελέγχου
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 220V±10%, 50Hz, μονοφασικό |
| Ρεύμα εισαγωγής: | Εναλλασσόμενο ρεύμα 0-120A |
| Εκτιμημένη ικανότητα: | 30kVA |
| Τάση παραγωγής: | Εναλλασσόμενο ρεύμα 0-250V |
| Ρεύμα παραγωγής: | Εναλλασσόμενο ρεύμα 0-120A |
| Ρύθμιση τάσης παραγωγής: | Παρείχε τη χονδροειδή ρύθμιση & τη λεπτή ρύθμιση |
| Λειτουργία προστασίας: | Παρεχόμενη overcurrent & overvoltage προστασία |
| Η δομή πάγκων: | Οριζόντια δομή |
| Δείκτης δύναμης: | Οδηγήσεων, ρεύμα παραγωγής, τάση παραγωγής |
Τεχνική προδιαγραφή του αντιδραστήρα
| Εκτιμημένη ικανότητα: | 60kVA/stage |
| Εκτιμημένη τάση: | Εναλλασσόμενο ρεύμα 60kV/stage |
| Εκτιμημένο ρεύμα: | Εναλλασσόμενο ρεύμα 1A/stage |
| Σειρά αυτεπαγωγής: | 125H-500H/stage |
| Μόνωση: | Ρίψη εποξικής ρητίνης |
Τεχνική προδιαγραφή της διέγερσης του μετασχηματιστή
| Τάση εισαγωγής: | Εναλλασσόμενο ρεύμα 0-250V, 50Hz |
| Τάση παραγωγής και ρεύμα παραγωγής:: | Εναλλασσόμενο ρεύμα 10kV/1.5A, εναλλασσόμενο ρεύμα 20kV/1.5A, 50Hz |
| Εκτιμημένη ικανότητα: | 30kVA |
| Μόνωση: | Ξηρός τύπος |
| Δομή προϊόντων: | Κιβώτιο κραμάτων αργιλίου, φορητή δομή |
