| Λειτουργία δοκιμής: | Αναλογία, αναλογία λάθος, λάθος γωνίας φάσης….κ.λπ. | Εφαρμογή: | Τομέας, εργαστήριο. |
|---|---|---|---|
| Παραγωγή δύναμης: | 500VA | Μέγιστο μέτρο τάσης γονάτων: | 45KV |
| Ακρίβεια: | <0> | Αναλογία σειρά: | 1-35000 |
| Επισημαίνω: | 500VA 0,1% αναλογία εξάρτηση στροφών μετασχηματιστών δοκιμής,αναλογία εξάρτηση στροφών μετασχηματιστών εργαστηρίων 500VA δοκιμής |
||

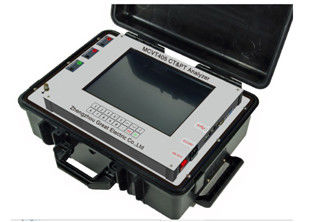

Συσκευή ανάλυσης MCVT405 εξοπλισμού δοκιμής CT PT Porable
Κύρια χαρακτηριστικά γνωρίσματα
| Δοκιμή CT | Δοκιμή PT |
|
1) Καμπύλη διέγερσης και δοκιμή παραμέτρων 2) Αναλογία δοκιμή στροφών 3) Δοκιμή λάθους αναλογίας και φάσης 4) Έλεγχος σημαδιών πολικότητας 5) Μέτρηση αντίστασης τυλίγματος 6) Δευτεροβάθμια μέτρηση φορτίων 7) Δοκιμή καμπυλών γραμμών λάθους για το CT προστασίας 8) Παροδική δοκιμή παραμέτρων CT 9) Εικασία πινακίδων CT 10) Μέτρηση καμπυλών βρόχων υστέρησης κορεσμού 11) Υπόλοιποι προσδιορισμός και απομαγνήτιση μαγνητισμού CT |
1) Αναλογία δοκιμή στροφών 2) Αναλογία δοκιμή λάθους 3) Δοκιμή λάθους γωνίας φάσης 4) Δοκιμή πολικότητας 5) Δευτεροβάθμια δοκιμή φορτίων 6) Δοκιμή αντίστασης τυλίγματος
|
| • Συντελεστής οριακής τιμής ακρίβειας (ALF) • Παράγοντας ασφάλειας οργάνων (FS) | |
|
Κάνετε την αξιολόγηση για τα αποτελέσματα της δοκιμής σύμφωνα με τα επιλεγμένα πρότυπα Κάνετε την έκθεση λέξης για το αποτέλεσμα της δοκιμής Κάνετε τις εκθέσεις λέξης έναν χρόνο για τα αρχεία δοκιμής πολυ-ομάδας σχετικά με το PC Υπολογίστε την αναλογία λάθη και τα λάθη γωνίας φάσης στο εκτιμημένο φορτίο και το λειτουργώντας φορτίο στη δοκιμή ενός χρόνου Συγκρίνετε τις καμπύλες διέγερσης με τις σωζόμενες καμπύλες διέγερσης στο ίδιο παράθυρο |
|
Εφαρμογές
• Εικασία πινακίδων CT • Έλεγχος παραμέτρων CT στο φορτίο εργασίας • Στερεότυπη δοκιμή PT
• Παροδική ανάλυση παραμέτρων CT • Αναλογία CT και βαθμολόγηση λάθους φάσης
Τεχνικός δείκτης
| Πρότυπα δοκιμής | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Παροχή ηλεκτρικού ρεύματος | AC220V±10%, 50/60Hz±10% |
| Τάση/τρέχουσα παραγωγή | 0.1~180V (εναλλασσόμενο ρεύμα)/0.001~5A (RMS) |
| Παραγωγή δύναμης | 500VA |
| Μέγιστη μέτρηση τάσης γονάτων | 45KV |
| Τρέχουσα μέτρηση | |
| Σειρά | 0~10A (αυτόματα σειρά αλλαγής σε 0.1/0.4/2/10A) |
| Λάθος | <> |
| Μέτρηση τάσης | |
| Σειρά | 0~200V (αυτόματα σειρά αλλαγής σε 1V/10V/70V/200V) |
| Λάθος | <> |
| Αναλογία μέτρηση & λάθος στροφών | |
| Σειρά | 1~35000 |
| Λάθος | 1~5000 (λάθος<0> |
| Μέτρηση φάσης | |
| Λάθος & ψήφισμα | ±2min & 0.01min |
| Μέτρηση αντίστασης τυλίγματος | |
| Σειρά | 0~8kΩ (αυτόματα σειρά αλλαγής σε 2ohm/20ohm/80ohm/800ohm/8kohm) |
| Λάθος | < 0=""> |
| Μέγιστο ψήφισμα | 0.1mΩ |
| Μέτρο θερμοκρασίας | |
| Σειρά & λάθος | -50~100 βαθμός Κελσίου & <3 Celsius="" degree=""> |
|
Δευτεροβάθμιο φορτίο CT |
|
| Σειρά | 0~160ohm (αυτόματα σειρά αλλαγής σε 2ohm/20ohm/80ohm/160ohm) |
| Λάθος | <0> |
| Μέγιστο ψήφισμα | 0.001ohm |
|
Δευτεροβάθμιο φορτίο PT |
|
| Σειρά | 0~80kohm (αυτόματα σειρά αλλαγής σε 800ohm/8kohm/80kohm) |
| Λάθος | <0> |
| Μέγιστο ψήφισμα | 0.1ohm |
|
Αναλογία μέτρηση & λάθος PT |
|
| Σειρά | 1~35000 |
| Λάθος | 1~10000 (λάθος<0> |
| Αναλογία μέτρηση PT λάθους | |
| Λάθος | Χαρακτηριστικό λάθος <0> |
| Μέτρηση γωνίας φάσης PT | |
| μέγιστο λάθος | < 3min=""> |
| Άλλοι | |
| Ικανότητα μνήμης | >1000 αποτελέσματα της δοκιμής ομάδων |
| Συνθήκες εργασίας | θερμοκρασία: -10℃~50℃ υγρός: ≤90% |
| Μέγεθος | 485mm×356mm×183mm |
| Βάρος | <15kg> |
